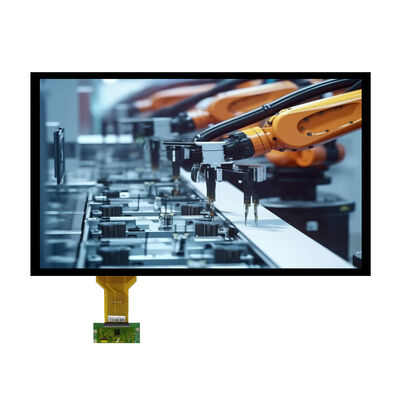

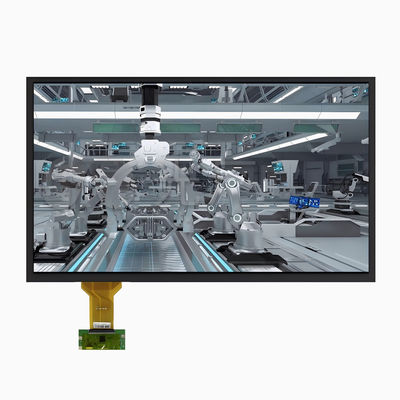

13,3-дюймовый TFT-экран сверхвысокой яркости с яркостью 2000 нит | Интерфейс FHD eDP | Промышленный дисплейный модуль, читаемый при солнечном свете

13,3-дюймовый TFT-экран сверхвысокой яркости с яркостью 2000 нит | Интерфейс FHD eDP | Промышленный дисплейный модуль, читаемый при солнечном свете
13,3-дюймовый TFT-экран сверхвысокой яркости с яркостью 2000 нит | Интерфейс FHD eDP | Промышленный дисплейный модуль, читаемый при солнечном свете 13,3-дюймовый TFT-экран сверхвысокой яркости с яркостью 2000 нит | Интерфейс FHD eDP | Промышленный дисплейный модуль, читаемый при солнечном свете 13,3-дюймовый TFT-экран сверхвысокой яркости с яркостью 2000 нит | Интерфейс FHD eDP | Промышленный дисплейный модуль, читаемый при солнечном свете

Большие изображения :  13,3-дюймовый TFT-экран сверхвысокой яркости с яркостью 2000 нит | Интерфейс FHD eDP | Промышленный дисплейный модуль, читаемый при солнечном свете

Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFTO1330WN-7432A-CT2
Документ: SFTO1330WN-7432A-CT2 Datash...et.pdf
Оплата и доставка Условия:
Количество мин заказа: 2 шт.
Цена: FOB Shenzhen, Price varies based on order quantity & configuration
Упаковывая детали: стандартный экспортный пакет
Время доставки: 4-8 рабочих дней для образцов, 5-6 недель для MP
Условия оплаты: LC, Т/Т, ПайПал
Поставка способности: 3,0001000 штук в месяц

13,3-дюймовый TFT-экран сверхвысокой яркости с яркостью 2000 нит | Интерфейс FHD eDP | Промышленный дисплейный модуль, читаемый при солнечном свете

описание
Продукт: TFT ЖК -дисплей Размер экрана: 13,3 дюйма (диагональ)
Разрешение: 1920 (Г) x 1080 (В) Full HD Яркость: 2000 кд/м² (нит), высокая яркость
Интерфейс: eDP – 2 полосы Сенсорный экран (CTP): PCAP стекло-стекло опционально
Верхняя часть:: От -20°C до +70°C (широкий диапазон температур) Угол обзора: 89° во всех направлениях (CR > 10)
Цветовая гамма: 72% NTSC (типичное) тип панели: a-Si TFT, обычно черный, IPS
Основное применение: Промышленный HMI, медицинский, POS Согласие: REACH, RoHS, без галогенов
Выделить:

130

,

3-дюймовый 2000 нитский TFT LCD

,

FHD eDP промышленный дисплей



Преодолеть барьер яркости 2000 нит солнечных лучей



Стандартные TFT-дисплеи работают при 200-500 нитах, адекватные для контролируемой помещенной среды, но практически нечитаемы под прямым солнечным светом.SFTO1330WN-7432A-CT2 от Saef Technology Limited разрушает это ограничение, обеспечивающий ошеломляющую яркость 2000 cd/m2 в 4-10 раз больше обычных панелей.3-дюймовый модуль Full HD разработан для инженеров, которые отказываются идти на компромисс с наружной видимостью, промышленная долговечность или гибкость интеграции.



С помощью высокояркостной техники можно преодолеть окружающий свет



При 2000 нитах этот дисплей производит яркие, четкие изображения даже при прямом солнечном свете.при этом ультраширокие углы обзора 89° сохраняют точность цвета и читаемость с любой точки зренияНезависимо от того, применяется ли он в открытых киосках, морских навигационных системах или на промышленных панелях управления, этот модуль превращает сложные условия освещения в визуальное преимущество.



Построен для реального мира Прочный, надежный и готовый



TОн включает в себя проецируемую емкостную сенсорную панель с химически усиленным крышным стеклом с твердостью ≥6H, антиотблескивающей (10% дымки) обработкой и защитой поверхности от ультрафиолетовых лучей.ILI12511 сенсорный контроллер поддерживает оба 3.3V и 5V работа с интерфейсами I2C, USB или UART, обеспечивая надежную производительность при контакте даже в тумане или с капельками поверхностной воды. Работа от -20 °C до +70 °C и хранение от -30 °C до +80 °C,Этот модуль сертифицирован для самых суровых условий.



Технические спецификации для интеграции системы


Параметр Стоимость
Активная зона 2930,76 мм × 165,24 мм
Пиксельный диапазон 00,153 мм × 0,153 мм
Отображение цветов 16.7M
Интерфейс eDP 2 полосы
Частота работы часов 100147,8 МГц
Скорость кадров 60 Гц
Тип заднего освещения Светодиод с краевым освещением
Напряжение подсветка 27V33V (обычно 30V)
Ток подсветка 600 мА в общей сложности (300 мА на струну)
Продолжительность жизни светодиодов 40,000 часов
Контроллер сенсорный ILI12511
Интерфейс касания I2C / USB / UART (выбирается)
Прикосновение напряжения 3.3V или 5V (выбирается)



Настройка и инженерная поддержка



В то время как этот модуль поставляется в виде полного решения для дисплея-тач-драйвера, Saef предлагает полузаказные и полностью заказные варианты, соответствующие вашим требованиям:

  • Оптическая настройка: настройка уровня яркости, антиотражательная отделка или добавление антиотпечаткового покрытия (AF)

  • Механические модификации: настраивать размеры контура, длину FPC или положения отверстий для монтажа

  • Touch Upgrades: Интегрировать различные сенсорные контроллеры или поддерживать функциональность перчаток-прикосновения

  • Приспособление интерфейса: изменение количества полос движения eDP или добавление выходной опции LVDS

  • Настройка прошивки: настройка языка OSD, цветового движка или настроек DCR



Почему 2000 гнезд имеют значение



Порог 2000 нит является отраслевым эталоном для истинной читаемости солнечного света.без напряжения даже под ярчайшим летним солнцемЭтот модуль обеспечивает эту производительность без чрезмерного потребления энергии или тепловых проблем, благодаря передовой технологии светодиодного подсвета.

Проектировано инженерами, для инженеров.
В Saef, мы сотрудничаем с инженерными командами от концепции до производства, предоставляя подробную техническую документацию, образцы оценки,и адаптивный дизайн поддержки, чтобы гарантировать ваше решение дисплея выполняет безупречно в поле.



Механические размеры


13,3-дюймовый TFT-экран сверхвысокой яркости с яркостью 2000 нит | Интерфейс FHD eDP | Промышленный дисплейный модуль, читаемый при солнечном свете 0

Механические размеры сенсорного экрана



13,3-дюймовый TFT-экран сверхвысокой яркости с яркостью 2000 нит | Интерфейс FHD eDP | Промышленный дисплейный модуль, читаемый при солнечном свете 1





Абсолютные максимальные рейтинги



Параметр Символ Минуточку. Макс. Макс. Единица
Операционная температура TOP +20 +70 °C
Температура хранения ТСТ -30 +80 °C
Рабочая влажность окружающей среды Прыгай. - 90 % RH
Влажность хранилища Взгляните. - 90 % RH
Требование к выделению тепла Трлс 15 °C





Электрические характеристики TFT LCD модуля



Параметр

Символ Рейтинги



Единица

МИН Тип Максимум
Входное напряжение источника питания VDD 3.0 3.3 3.6 V
Ток питания IDD - - - mA

Силовое питание для светодиодного драйвераНапряжение

Высокое напряжение 2.7   24 V

Силовое питание для светодиодного драйвераТекущий

IHVDD   20

-

mA
Потребление электроэнергии от светодиодов ПЛЕД   2.7   W
Положительное входное пороговое напряжение VIT+     +100 mV
Напряжение порога ввода с отрицательным давлением ВИТ- -100     mV
Дифференциальное входное напряжение общего режима Vcom   ТБД   V





Характеристики блока подсветки

Положение Символ МИН Тип Максимум ЕДИНСТВО

Испытание

Состояние

Напряжение питания Vf 27 30 33 V Если=300 mAX 2
Ток подачи Если - 600 - mA -
Обратное напряжение ВР - - 5 V 10uA
Рассеивание энергии Pd - 18 - W -
Единообразие для LCM - 80 - - % Если=600mA
Время жизни - 40000 - - Ч. Если=600 мА
Цвет подсветки Белый





Спецификация CTP



Категория Параметр Спецификация

Общий

Структура Стекло покрытия + стекло DITO
Укрепление линз крышки Химически усиленные
Твердость поверхности крышки линзы

≥6H (жесткость карандаша)

Скорость передачи света ≥ 85%
Операционная температура -20°C ~ +70°C, RH ≤85%
Температура хранения -30°C ~ +80°C, RH ≤ 85%

Электрические

Интерфейс IIC / USB / UART
Ключевой элемент IL12511
Напряжение питания (VDD)

3.3V или 5V (выбирается)

Сопротивление хозяина

(SDA/SCL)

Конфигурируемый на головной плате

Экологические Условия эксплуатации Функциональный в тумане/поверхностной воде

Поверхность

Свойства

Чернила поверхности Противоультрафиолетовый
Обработка поверхности Антиотражатель (Гнездо: 10%)
Ламминация LCD-TP OCA (оптически прозрачный клей)
Соответствие Материальные стандарты Соответствует требованиям RoHS и безгалогенов
