Дисплей SFTO1560BD-7246A3N - это высокопроизводительный 15,6-дюймовый TFT-дисплейный модуль Full HD (FHD) высокой яркости разработанный для промышленных, наружных и экстремальных условий эксплуатации. Основные характеристики включают в себя:
1. Сверхяркий дисплей для любых условий освещения
Яркость 1000 нит: Обеспечивает четкую видимость при прямом солнечном свете или экстремальном наружном освещении.
Разрешение FHD 1920x1080: Обеспечивает четкое, точное выравнивание пикселей RGB с вертикальными полосами с глубиной цвета 16,7 млн (6 бит + FRC) для точных применений.
2. Прочность промышленного класса
Широкий диапазон рабочих температур: Надежно работает от -20°C до +70°C, идеально подходит для суровых условий, таких как заводы, транспортные средства или наружное оборудование.
Антибликовая и устойчивая к царапинам поверхность: Твердое покрытие 3H уменьшает блики и устойчиво к царапинам, улучшая читаемость на открытом воздухе.
Строгое тестирование: Проходит 240-часовые испытания при высокой температуре/влажности (60°C, 90% относительной влажности) и тепловом ударе (100 циклов между -30°C и +80°C) для обеспечения долгосрочной надежности.
3. Гибкий интерфейс и управление затемнением
30-контактный интерфейс eDP: Упрощает интеграцию со встроенными системами.
ШИМ-регулировка яркости подсветки: Регулируемая частота (190 Гц–2 кГц) для оптимального управления яркостью в различных условиях освещения.
Оптимизация драйвера светодиодов: Встроенный преобразователь с выходным напряжением до 31 В и многоканальной балансировкой тока продлевает срок службы подсветки.
4. Универсальные применения
Промышленная автоматизация: ПЛК, панели управления, медицинские мониторы.
Наружная цифровая реклама: Автобусные остановки, розничные POS-дисплеи, киоски.
Автомобильные системы: GPS-навигация, автомобильные информационно-развлекательные системы, экраны видеонаблюдения.
Специализированные среды: Военная, авиационная, портовое оборудование.
5. Соответствие требованиям и эффективность
Соответствие RoHS: Материалы, не содержащие свинца, соответствуют экологическим стандартам ЕС.
Низкое энергопотребление: Типичное энергопотребление 0,891 Вт обеспечивает баланс между энергоэффективностью и производительностью.
Запросить образец: Свяжитесь с нашей службой поддержки в ЕС/США по адресу sales2@saef.com.cn для стандартных решений CTP (подходят для использования на открытом воздухе, промышленный класс) и вариантов настройки.
Технические характеристики
| Элемент |
Спецификация |
Единица измерения |
| Размер экрана |
15,6” по диагонали |
|
| Драйвер |
a-si TFT активная матрица |
- |
| Количество пикселей |
1920 x R.G.B. x 1080 |
пиксель |
| Шаг пикселя |
0,17925 (H) x 0,17925 (V) |
мм |
| Расположение пикселей |
RGB вертикальная полоса |
- |
| Цвета дисплея |
16,7 млн |
цвет |
| Режим пропускания |
Обычно черный |
- |
| Обработка поверхности |
Твердое покрытие (3H), антибликовое покрытие |
- |
| Потребляемая мощность |
Ячейка 0,891 Вт (макс.) |
- |
|
Рабочая температура
|
-20°C to +70°C |
°C |
|
Температура хранения
|
-30°C to +80°C |
°C |
Внешние размеры
Определение контактов интерфейса
| Контакт |
Символ |
Описание |
| 1 |
NC |
Нет подключения (Зарезервировано для тестирования ЖК-дисплея) |
| 2 |
H_GND |
Высокоскоростная земля |
| 3 |
ML1- |
Дополнительный сигнал-Линия 1 |
| 4 |
ML1+ |
Истинный сигнал-Основная линия 1 |
| 5 |
H_GND |
Высокоскоростная земля |
| 6 |
ML0- |
Дополнительный сигнал-Линия 0 |
| 7 |
ML0+ |
Истинный сигнал-Основная линия 0 |
| 8 |
H_GND |
Высокоскоростная земля |
| 9 |
AUX+ |
Истинный сигнал-Вспомогательный канал |
| 10 |
AUX- |
Дополнительный сигнал-Вспомогательный канал |
| 11 |
H_GND |
Высокоскоростная земля |
| 12 |
VCCS |
Источник питания +3,3 В (типичный) |
| 13 |
VCCS |
Источник питания +3,3 В (типичный) |
| 14 |
NC |
Нет подключения (Зарезервировано для тестирования ЖК-дисплея) |
| 15 |
GND |
Земля |
| 16 |
GND |
Земля |
| 17 |
HPD |
Обнаружение горячего подключения |
| 18 |
BL_GND |
Земля BL |
| 19 |
BL_GND |
Земля BL |
| 20 |
BL_GND |
Земля BL |
| 21 |
BL_GND |
Земля BL |
| 22 |
LED_EN |
Сигнал BL_Enable светодиодного преобразователя |
| 23 |
LED_PWM |
Сигнал управления ШИМ-регулировкой яркости светодиодного преобразователя |
| 24 |
NC |
Нет подключения (Зарезервировано для тестирования ЖК-дисплея) |
| 25 |
NC |
Нет подключения (Зарезервировано для тестирования ЖК-дисплея) |
| 26 |
LED_VCCS |
Питание BL |
| 27 |
LED_VCCS |
Питание BL |
| 28 |
LED_VCCS |
Питание BL |
| 29 |
LED_VCCS |
Питание BL |
| 30 |
NC |
Нет подключения (Зарезервировано для тестирования ЖК-дисплея) |

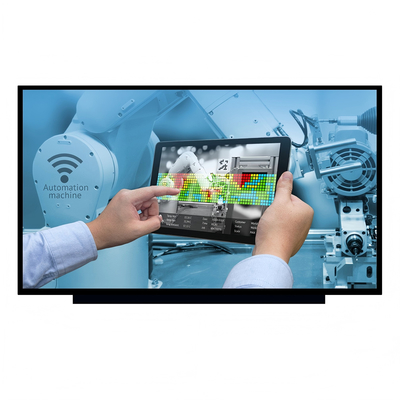

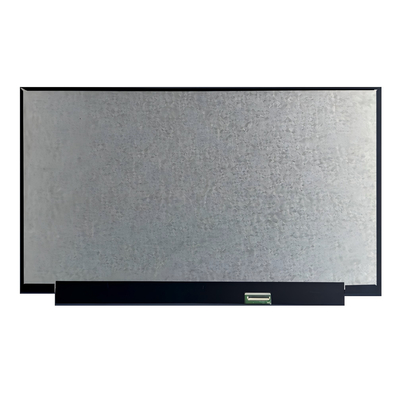

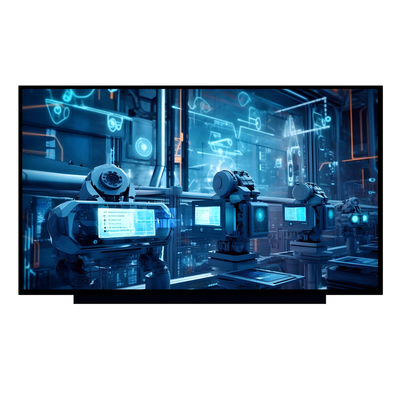

Изображение продукта
