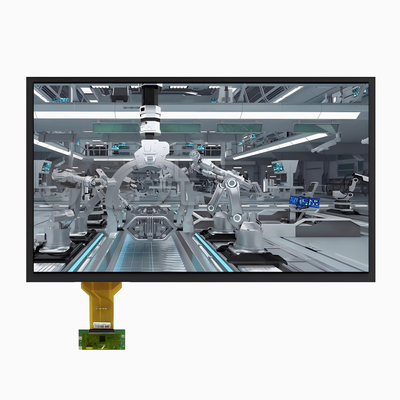

13.3-дюймовый диагональный индустриальный TFT LCD дисплейный модуль Full HD 1080p 1000nits Яркость Капацитивный сенсорный интерфейс eDP

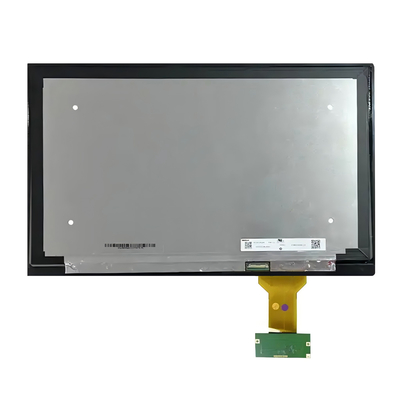

13.3-дюймовый диагональный индустриальный TFT LCD дисплейный модуль Full HD 1080p 1000nits Яркость Капацитивный сенсорный интерфейс eDP

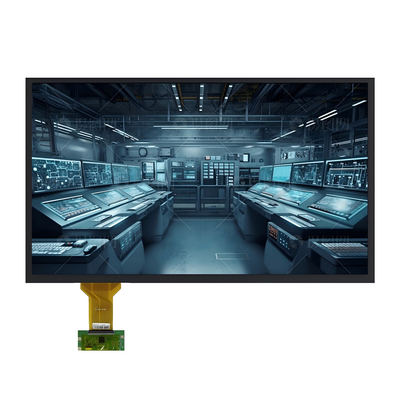

13.3-дюймовый диагональный индустриальный TFT LCD дисплейный модуль Full HD 1080p 1000nits Яркость Капацитивный сенсорный интерфейс eDP 13.3-дюймовый диагональный индустриальный TFT LCD дисплейный модуль Full HD 1080p 1000nits Яркость Капацитивный сенсорный интерфейс eDP 13.3-дюймовый диагональный индустриальный TFT LCD дисплейный модуль Full HD 1080p 1000nits Яркость Капацитивный сенсорный интерфейс eDP

Большие изображения :  13.3-дюймовый диагональный индустриальный TFT LCD дисплейный модуль Full HD 1080p 1000nits Яркость Капацитивный сенсорный интерфейс eDP

Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFTO1330SM-7208A3CT2
Оплата и доставка Условия:
Количество мин заказа: 3 шт.
Цена: The lowest market price guaranteed
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 1-5 недель
Условия оплаты: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Поставка способности: 3000 тысяч штук в месяц

13.3-дюймовый диагональный индустриальный TFT LCD дисплейный модуль Full HD 1080p 1000nits Яркость Капацитивный сенсорный интерфейс eDP

описание
Яркость: 1000 кд/м² (читаемость при солнечном свете) Размер экрана: 130,3-дюймовый диагональ
Разрешение: 1920×1080 пикселей (RGB полоса) Температура хранения.: от -20°C до +70°C
Операционная температура.: -30°C до +80°C Технология касания: Капацитивная сенсорная панель
Интерфейс: Двухполосный eDP 1,2 (2,7 Гбит/с) Цветовая гамма: 72% NTSC
С точки зрения: 85°/85°/85°/85° Срок службы подсветки: 50,000 часов (LED, @25°C)
Обработка поверхности: Покрытия AG/AR/AF (выбирается) Соотношение контраста: 800:1 (Типичный)
Твердость поверхности: ≥6H (Антибликовое покрытие, матовость 10%) Варианты IC: EETI, ILITEK, Cypress, Goodix
Устойчивость окружающей среды: Работает при тумане/влажности поверхности Соответствие: RoHS, без галогена, ISO 9001/14001 (сертификация ЕС/США)
Выделить:

eDP интерфейс TFT LCD дисплейный модуль

,

Промышленный TFT LCD дисплейный модуль

,

Промышленный TFT LCD дисплейный модуль



Ведущий в отрасли TFT-дисплей с яркостью 1000 нит для экстремальной видимости



SFTO1330SM-7208A3CT2 переопределяет производительность высокой яркости с исключительной яркостью 1000 кд/м², разработанной для критически важных применений в Северной Америке и Европе. Идеально подходит для уличных киосков, промышленных HMI и медицинского оборудования, этот 13,3-дюймовый FHD TFT LCD модуль обеспечивает непревзойденную четкость при прямом солнечном свете или в условиях высокой освещенности. Обладая прочным емкостным сенсорным экраном (совместимым с перчатками) и сверхшироким диапазоном рабочих температур (-20°C до +70°C), он соответствует строгим промышленным стандартам ЕС/США.



Основные инновации

  • Четкость, читаемая при солнечном свете: яркость 1000 нит + цветовая гамма 72% NTSC для ярких визуальных эффектов при жестком освещении.

  • Сенсорный экран промышленного класса: антибликовое защитное стекло (твердость 6H), поддерживает работу в тумане/конденсате (эквивалент IP65).

  • Высокоскоростное подключение: 2-полосный интерфейс eDP 1.2 (2,7 Гбит/с) обеспечивает передачу данных без задержек для систем управления в реальном времени.

  • Подсветка на 50 000 часов: энергоэффективные светодиоды с ШИМ-регулировкой яркости (100 Гц–1,6 кГц) снижают энергопотребление на 40% по сравнению с CCFL.

  • Plug & Play интеграция: поддерживает логическое питание 3,3 В + вход подсветки 12 В/24 В, совместим с платами драйверов HDMI 2.0 (включено в спецификацию).

Техническое превосходство для рынков ЕС/США

  • Оптическое превосходство: углы обзора 85°, коэффициент контрастности 800:1 иВремя отклика <35 мс для плавного воспроизведения видео.

  • Готовность к экстремальным условиям: работает при температуре от -20°C (условия замерзания) до +70°C (производственные цеха), с сертификацией на влажность/тепловой удар в течение 72 часов.

  • Отсутствие риска несоблюдения требований: RoHS, без галогенов, сертифицировано по ISO 9001/14001 – полностью соответствует европейским директивам EMC и директивам FCC США.

  • Компактный и прочный: тонкий профиль 5,2 мм, ударопрочная конструкция и экранированные разъемы I-PEX.

Целевые приложения

  • Наружные платежные терминалы (POS/киоски)

  • Панели управления промышленного назначения (автоматизация, робототехника)

  • Медицинские устройства визуализации

  • Развлечения в транспорте (автобусы, поезда)

  • Оборудование для умных заводов

Почему мировые клиенты доверяют этому дисплею

Произведенный компанией Saef Technology (Shenzhen), SFTO1330SM-7208A3CT2 сочетает в себе надежность военного класса с передовой оптикой. Его интерфейс eDP упрощает интеграцию с NVIDIA Jetson, Raspberry Pi и промышленными ПК, а панель, читаемая при солнечном свете, исключает дорогостоящее внешнее экранирование. Этот модуль, на который предоставляется 2-летняя гарантия, является оптимальным выбором для OEM-производителей, ориентированных на рынки, ориентированные на надежность, в США, Германии, Великобритании и Скандинавии.







Внешние размеры

13.3-дюймовый диагональный индустриальный TFT LCD дисплейный модуль Full HD 1080p 1000nits Яркость Капацитивный сенсорный интерфейс eDP 0



Определение контактов интерфейса



Номер контакта Символ Ввод/вывод Функция
1 CABC_ EN / NC - Зарезервировано для CD
2 H_GND P Высокоскоростной круг
3 Lane1_N I Дополнительный сигнальный канал 1
4 Lane1_P I Истинный сигнальный канал 1
5 H_GND P Высокоскоростной круг
6 Lane0_N I Дополнительный сигнальный канал 0
7 Lane0_P I Истинный сигнальный канал 0
8 H_GND P Высокоскоростной круг
9 AUX_CH_P I Истинный сигнальный вспомогательный канал
10 AUX_CH_N I Дополнительный сигнальный вспомогательный канал
11 H_GND P Высокоскоростной круг
12 LCD_VDD P Питание логики и драйвера ЖК-дисплея (3,3 В)
13 LCD_VDD P Питание логики и драйвера ЖК-дисплея (3,3 В)
14 NC I Зарезервировано для использования производителем ЖК-дисплеев
15 LCD_GND P Земля логики и драйвера ЖК-дисплея
16 LCD_GND P Земля логики и драйвера ЖК-дисплея
17 HPD O Контакт сигнала HPD
18 LED-1 P Земля подсветки
19 LED-2 P Земля подсветки
20 LED-3 P Земля подсветки
21 LED-4 P Земля подсветки
22 BL_ ENABLE I Включение/выключение подсветки
23 BL_PWM_DIM I Системный ШИМ
24 SCL/NC - Зарезервировано для использования производителем ЖК-дисплеев
25 SDA/NC - Зарезервировано для использования производителем ЖК-дисплеев
26 BL_PWR P Питание подсветки
27 BL_PWR P Питание подсветки
28 BL_PWR P Питание подсветки
29 BL_PWR P Питание подсветки
30 NC - Зарезервировано для использования производителем ЖК-дисплеев





Оптические характеристики



Параметр Условия Мин. Тип. Макс. Единица измерения

Угол обзора (CR>10)

Горизонтальный θL - 85 -

градус

    θ R - 85 -
  Вертикальный θT - 85 -
    θB - 85 -
Коэффициент контрастности Центр 600 800 - -
Время отклика Tr+Td - 30 35 мс

Цветность CF (CIE1931)

Красный x

Тип.

-0.05

TBD

Тип.

+0.05

-
  Красный y   TBD   -
  Зеленый x   TBD   -
  Зеленый y   TBD   -
  Синий x   TBD   -
  Синий y   TBD   -
  Белый x   (0.323)   -
  Белый y   (0.379)   -
Соотношение NTSC %   (72)   -

Центральная яркость белого

YLI 800 1000   кд/м2





Характеристики подсветки



Параметр Символ Мин. Тип. Макс. Единица измерения
Напряжение питания VBL 5 12.0 37 В

Ток питания для подсветки

ILED 6

-

25 мА
Питание для подсветки PLED 0.18 - 5.55 Вт
Напряжение модулированного светового сигнала VPWM H 1.2 - 5.0 В
  VPWM L 0 - 0.6 В
Коэффициент заполнения регулировки яркости Duty 1 - 100 %
Частота регулировки яркости fPWM 100 - 1,600 кГц
Высокое напряжение включения/выключения светодиода-BL VCNTH 1.2   5.0 В
Низкое напряжение включения/выключения светодиода-BL VCNTL 0 - 0.6 В
Срок службы светодиода - 40,000 50,000 - ч





Спецификация CTP



Категория Параметр Спецификация
Общие Структура Защитное стекло + стекло DITO
Упрочнение защитного стекла Химически упрочненное
Твердость поверхности защитного стекла ≥6H (твердость карандаша)
Коэффициент пропускания света ≥85%
Рабочая температура -20℃ ~ +70℃, ≤85% относительной влажности
Температура хранения -30℃ ~ +80℃, ≤85% относительной влажности
Электрические Интерфейс IIC / USB / UART
Сенсорный IC IL12511
Напряжение питания (VDD) 3,3 В или 5 В (выбирается)
Сопротивление хоста (SDA/SCL) Настраивается на материнской плате
Окружающая среда Условия эксплуатации Функциональность в тумане/поверхностной воде
Свойства поверхности Поверхностные чернила Защита от ультрафиолета
Обработка поверхности Антибликовое покрытие (дымка: 10%)
Ламинирование ЖК-TP OCA (оптически прозрачный клей)
Соответствие Стандарты материалов Соответствует RoHS и не содержит галогенов





Изображение продукта

13.3-дюймовый диагональный индустриальный TFT LCD дисплейный модуль Full HD 1080p 1000nits Яркость Капацитивный сенсорный интерфейс eDP 1



13.3-дюймовый диагональный индустриальный TFT LCD дисплейный модуль Full HD 1080p 1000nits Яркость Капацитивный сенсорный интерфейс eDP 2
