Подробная информация о продукте:
|
| Screen Size: | 17.3" Diagonal | Resolution: | 1920 × 1080 (Full HD) |
|---|---|---|---|
| Brightness: | 800 cd/m² (Typical) | Contrast Ratio: | 600:1 (Typical) |
| Response Time: | 40 ms (Typical On/Off) | Interface: | Dual-Channel LVDS |
| Operating Temp.: | 0°C to +70°C (Industrial Grade) | Storage Temp.: | -20℃ to +70℃ |
| Power Consumption: | 31 W (Typical) | Color Support: | 16.7M Colors (RGB 6-bit + HiFRC) |
| Warranty: | 2 Years (Extended Coverage for Industrial Use) | Compliance: | RoHS, REACH, Halogen-Free |
| Выделить: | ЖК-модуль FHD TFT для промышленного использования,17,3-дюймовый ЖК-модуль FHD TFT |
||
Высокояркий 17,3-дюймовый ЖК-модуль TFT FHD - SFTO1730RX-7332AN
SFTO1730RX-7332AN - это высокопроизводительный 17,3-дюймовый ЖК-модуль Full HD (1920 x 1080) TFT, предназначенный для промышленных, коммерческих и наружных применений. Обладая впечатляющей яркостью 800 кд/м², этот модуль обеспечивает четкую видимость даже при прямом солнечном свете, что делает его идеальным для сред с высокой освещенностью.
Технические характеристики
| Параметр | Значение |
|---|---|
| Размер экрана | 17,3" по диагонали (17,25") |
| Активная область | 381,888 мм (В) x 214,812 мм (В) |
| Шаг пикселя | 0,1989 мм (на триаду) |
| Обработка поверхности | С твердым покрытием (3H), антибликовое покрытие |
| Тип подсветки | Светодиод с регулируемой яркостью |
| Входное напряжение | 3,3 В (логика/управление ЖК-дисплеем) |
| Входное напряжение подсветки | 12 В постоянного тока |
| Вес | 1080 г (типичный) |
| Размеры | 403 мм (В) x 240 мм (В) x 12,5 мм (Г) |
Мы предлагаем техническую поддержку, сертифицированную документацию и круглосуточное обслуживание клиентов, чтобы обеспечить успех вашего проекта.
Внешние размеры
![]()
Спецификация подсветки
| Контакт № | Символ | Описание |
| 1 | VCC | Напряжение питания +12 В |
| 2 | VCC | Напряжение питания +12 В |
| 3 | ON/OFF | Сигнал включения/выключения |
| 4 | DIM | Сигнал затемнения |
| 5 | GND | Общий провод питания |
| 6 | GND | Общий провод питания |
Электрические характеристики
| Параметр | Символ | Значения | Единица измерения | ||||
| Мин | Тип | Макс | |||||
| Входное напряжение питания | VBL | 10,8 | 12,0 | 13,8 | В пост. тока | ||
| Входной ток питания | IBL | - | 2,16 | 2,53 | А | ||
| Входной ток питания (пусковой) | Пусковой |
- |
- |
(TBD) | А | ||
| Потребляемая мощность | PBL | - | 26 | 35 | Вт | ||
|
Входное напряжение для Система управления Сигналы |
Вкл/Выкл | Вкл | V вкл | 2,5 | - | 5,5 | В пост. тока |
| Выкл | V выкл | -0,3 | 0,0 | 0,5 | В пост. тока | ||
| Регулировка яркости | ExtVBR-B | 30 | - | 100 | % | ||
| 30 | - | 100 | % | ||||
| Частота ExtVBR-B | fPWM | 500 |
- |
1500 | Гц | ||
| Уровень рабочего цикла (ШИМ) | Высокий уровень | 2,5 | - | 5,5 | В пост. тока | ||
| Низкий уровень | 0,0 | - | 0,5 | В пост. тока | |||
| Срок службы | 30 000 | 50 000 | Часов | ||||
Определение контактов интерфейса
| Конт.# | Название сигнала | Конт.# | Название сигнала |
| 1 | RxOIN0- | 2 | RxOIN0+ |
| 3 | RxOIN1- | 4 | RxOIN1+ |
| 5 | RxOIN2- | 6 | RxOIN2+ |
| 7 | VSS | 8 | RxOCLKIN- |
| 9 | RxOCLKIN+ | 10 | RxOIN3- |
| 11 | RxOIN3+ | 12 | RxEIN0- |
| 13 | RxEIN0+ | 14 | VSS |
| 15 | RxEIN1- | 16 | RxEIN1+ |
| 17 | VSS | 18 | RxEIN2- |
| 19 | RxEIN2+ | 20 | RxECLKIN- |
| 21 | RxECLKIN+ | 22 | RxEIN3- |
| 23 | RxEIN3+ | 24 | VSS |
| 25 | VSS | 26 | VSS |
| 27 | VSS | 28 | VDD |
| 29 | VDD | 30 | VDD |
| Элемент | Единица измерения | Условия | Мин. | Тип. | Макс. |
|
Угол обзора |
[градус] |
Горизонтальный (справа) CR = 10 (слева) |
70 70 |
80 80 |
- |
|
Вертикальный (вверх) CR = 10 (вниз) |
50 70 |
60 80 |
- |
||
| Равномерность яркости | [%] | 13 точек | 75 | 80 | - |
|
Время оптического отклика |
[мс] |
Нарастание | - | 37 | 50 |
| Спад | - | 3 | 10 | ||
| Нарастание + Спад | - | 40 | 60 | ||
|
Цвет / Цветовые координаты (CIE 1931) |
Красный x | 0,59 | 0,64 | 0,69 | |
| Красный y | 0,3 | 0,35 | 0,4 | ||
| Зеленый x | 0,27 | 0,32 | 0,37 | ||
| Зеленый y | 0,57 | 0,62 | 0,67 | ||
| Синий x | 0,1 | 0,15 | 0,2 | ||
| Синий y | 0 | 0,05 | 0,1 | ||
| Белый x | 0,25 | 0,30 | 0,35 | ||
| Белый y | 0,26 | 0,31 | 0,36 | ||
|
Белая яркость (При LED=100 мА) |
[кд/м2 ] | 700 | 800 |
- |
|
| Коэффициент контрастности | 500 | 600 | - | ||
| NTSC | % | 72 |

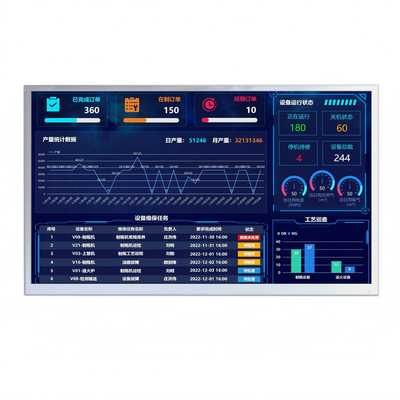

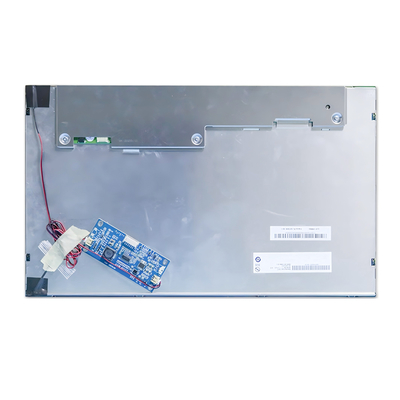

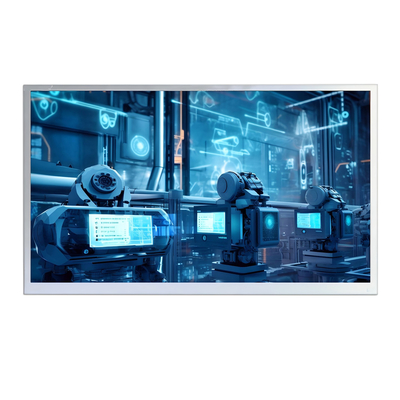

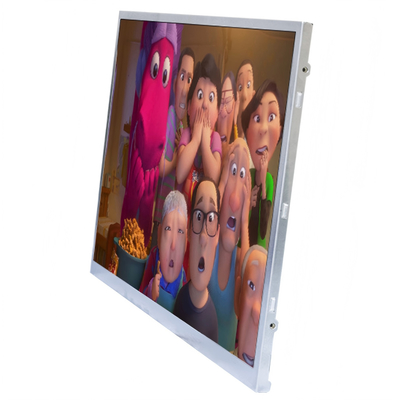

Изображение продукта
![]()
![]()
![]()
