Подробная информация о продукте:
|
Размер экрана: | 150,6 дюйма диагональ | Яркость: | 1500 кд/м² (тип.) |
---|---|---|---|
Резолюция: | 1920×1080 FHD | угол обзора: | 85°/85°/85°/85° (CR≥10) |
Операционная температура.: | -30°C к +85°C | Интерфейс: | Двухканальная 40-прикольная ЛВДС |
Потребление энергии: | 4 Вт (тип) @ 3,3 Вт | Соотношение контраста: | 800:1 (Тип) |
Подсветка: | Внешний светодиодный светодиод | Срок службы светодиодов: | 24.35 Вт, 50 000 часов службы |
Обработка поверхности: | Антибликовое покрытие, твердое покрытие 3H | Цветовая гамма: | 72% NTSC |
Вибрация/ЭСД: | Соответствует MIL-STD-202G | Соответствие: | Соответствует требованиям REACH & RoHS |
Выделить: | FHD TFT ЖК-дисплей,ЖК-дисплей TFT,читаемый при солнечном свете |
Непревзойденная видимость в суровых условиях
SFTO1560RX-7312AN 15,6 "высокояркий TFT LCD дисплей обеспечивает 1500 нт светимости для кристально четкой видимости под прямым солнечным светом.Этот дисплей FHD (1920×1080) имеет твердое покрытие 3H и работает безупречно от -30°C до 85°C ideal for outdoor kiosks, транспортные системы и тяжелые машины.
Основные технические преимущества
Промышленная долговечность:Проходит тепловизионные испытания (-30°C/85°C), вибрационные испытания (10-55Hz) и тесты ESD ±12 кВ.
Долговечное освещение:50Система светодиодных ламп с частотой 45,1 В (обычно 540 мА).
Гибкая интеграция:Интерфейс LVDS с управлением обратным сканированием (REV_SCAN pin) для универсальной установки.
Истинная цветовая производительность:72% цветовой гаммы NTSC и соотношение контраста 800:1.
Сертификация надежности
Сертификат ISO 9001/14001 и соответствие стандартам ЕС RoHS/REACH.
Идеально для:
Внешние цифровые вывески
Оборудование для строительства и сельского хозяйства
Дисплеи кабины авиационного пилотажа
Морские навигационные системы
Медицинские изделия
Запросите образец:Свяжитесь с нашей группой поддержки ЕС/США по адресуsales2@saef.com.cnдля промышленного ценообразования и вариантов настройки.
Спецификации
Положение | Спецификация | Единица |
Размер экрана | 15.6 реальная диагональ | |
Открытие Биэля | 365.72х220.39х12.5 | мм |
Количество пикселей | 1920 x RGB x 1080 | пиксель |
Пиксельный диапазон | 00,17925 (H) x 0,17925 (V) | мм |
Область отображения | 344.16х193.59 | мм |
Отображение цветов | 16.7M | цвет |
Режим передачи | Обычно черный. | - |
Обработка поверхности | тип AG, твердое покрытие 3H, | - |
Потребление энергии | Совокупность ячейки | |
ТК | 8100 | k |
NTSC | 72 (тип) | % |
Внешние измерения
Определение пин интерфейса
Пин | Имя | Описание |
1 | NC | Нет подключения, этот шприц должен быть открыт |
2 | NC | Нет подключения, этот шприц должен быть открыт |
3 | NC | Нет подключения, этот шприц должен быть открыт |
4 | NC | Нет подключения, этот шприц должен быть открыт |
5 | NC | Нет подключения, этот шприц должен быть открыт |
6 | NC | Нет подключения, этот шприц должен быть открыт |
7 | NC | Нет подключения, этот шприц должен быть открыт |
8 | NC | Нет подключения, этот шприц должен быть открыт |
9 | NC | Нет подключения, этот шприц должен быть открыт |
10 | NC | Нет подключения, этот шприц должен быть открыт |
11 | LCD_VCC | Логика ЖК-дисплея и мощность драйвера 3.3В |
12 | LCD_VCC | Логика ЖК-дисплея и мощность драйвера 3.3В |
13 | LCD_VCC | Логика ЖК-дисплея и мощность драйвера 3.3В |
14 | NC | Нет подключения, этот шприц должен быть открыт |
15 | NC | Нет подключения, этот шприц должен быть открыт |
16 | NC | Нет подключения, этот шприц должен быть открыт |
17 | REV_SCAN |
Низкий → Нормальный режим. Высокое → Горизонтальное и вертикальное обратное сканирование |
18 | RXO0- | отрицательный ввод данных дифференциала LVDS. Канал O0 (нечетный) |
19 | RXO0+ | Ввод положительных дифференциальных данных LVDS. Канал O0 (нечетный) |
20 | RXO1- | отрицательный вход данных дифференциала LVDS. Канал O1 (нечетный) |
21 | RXO1+ | Ввод положительных дифференциальных данных LVDS. Канал O1 (нечетный) |
22 | RXO2- | отрицательный ввод данных дифференциала LVDS. канал O2 (нечетный) |
23 | RXO2+ | Ввод положительных данных дифференциала LVDS. Канал O2 (нечетный) |
24 | LCD GND | Логика LCD и заземление драйвера |
25 | RXOC- | отрицательный вход дифференциального часа LVDS (нечетный) |
26 | RXOC+ | положительный вход дифференциального часа LVDS (нечетный) |
27 | LCD GND | Логика LCD и заземление драйвера |
28 | RXO3- | отрицательный вход данных дифференциала LVDS. канал O3 ((нечетный) |
29 | RXO3+ | Ввод положительных дифференциальных данных LVDS. Канал O3 (нечетный) |
30 | RXE0- | отрицательный дифференциальный вход данных LVDS. Канал E0 (парный) |
31 | RXE0+ | Ввод положительных дифференциальных данных LVDS. Канал E0 (парный) |
32 | RXE1- | отрицательный вход данных дифференциала LVDS. Канал E1 (парный) |
33 | RXE1+ | Положительный ввод данных дифференциала LVDS. Канал E1 (парный) |
34 | LCD GND | Логика LCD и заземление драйвера |
35 | RXE2- | отрицательный вход данных дифференциала LVDS. Канал E2 (парный) |
36 | RXE2+ | Положительный ввод данных дифференциала LVDS. Канал E2 (парный) |
37 | RXEC- | отрицательный вход дифференциального часа LVDS (парный) |
38 | RXEC+ | положительный вход дифференциального часа LVDS (парный) |
39 | RXE3- | отрицательный ввод данных дифференциала LVDS. Канал E3 (парный) |
40 | RXE3+ | Положительный ввод данных дифференциала LVDS. Канал E3 (парный) |

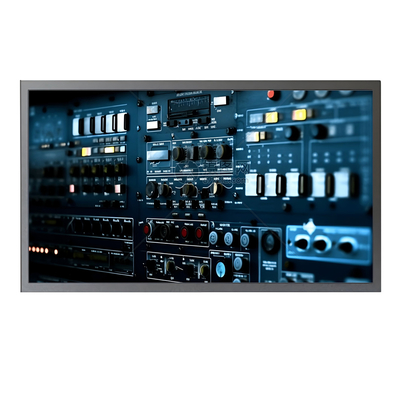

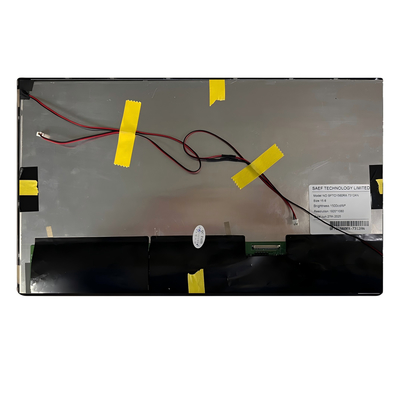

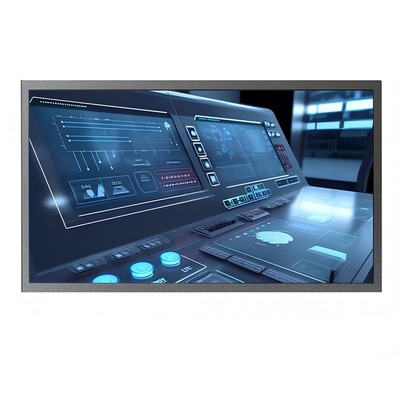

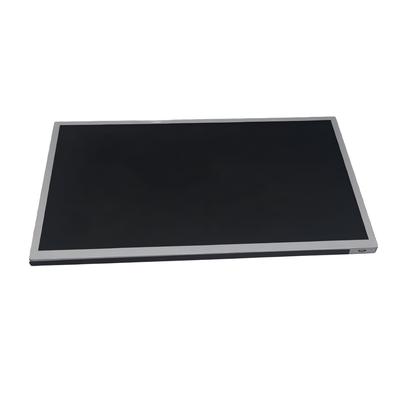

Изображение продукта
