Подробная информация о продукте:
|
| Размер дисплея: | 4.3 дюйма (480 × 272) | Яркость экрана: | 1000 кд/м² (читаемость при солнечном свете) |
|---|---|---|---|
| Технология панели: | IPS (переключение В-самолета) | Глубина цвета: | 16,7 миллионов цветов |
| Соотношение контраста: | 10001 (типичный) | угол обзора: | 85° Во всех направлениях (CR≥10) |
| Технология касания: | I2C Ёмкостный (Структура G+G) | Операционная температура.: | от -35°C до +85°C (промышленный диапазон) |
| Интерфейс: | RGB 24-битный параллельный | Управляющий модуль: | ST7283 (Архитектура без RAM) |
| Подсветка: | 16-светодиодная подсветка по краям (серия 4×4) | Соответствие: | RoHS/REACH, без галогена |
| Защита ESD: | ±8 кВ Воздух / ±4 кВ Контакт (IEC 61000-4-2) | Особые особенности: | Перчатки/Поддержка влажного касания, IP65 опционально |
| Выделить: | 4.3 дюйма IPS TFT LCD,Дисплей с высокой яркостью 1000 нит,емкостный сенсорный TFT-экран |
||
Высокояркий дисплей IPS 1000 нит для экстремальных условий
SFTO430HD-7338A-CT обеспечивает четкую производительность на солнечном свете для американского наружного оборудования и немецкого промышленного HMI, объединяя 1000-нитную IPS-панель с промышленных емкостными сенсорными устройствами.Проектировано для применений, где оптическая ясность и надежность не подлежат обсуждению:
| Категория | Этот модуль | Типичный конкурент |
|---|---|---|
| Яркость | 1000 cd/m2 (устойчивый) | 600-800 cd/m2 |
| Температурный диапазон | -30°C до +80°C | -20°C до +70°C |
| Чувствительность к прикосновению | 0.5 мм (режим перчаток) | 1.5 мм + |
| Энергоэффективность | 112 мВт (максимальный фон) | 150 ‰ 200 мВт |
| Оптическая ясность | 85% светопередачи | 70~75% |
Пиксельно-совершенный IPS: пиксельный пиксель 0,198 мм с γ-коррекцией (ΔE<1,5)
Гарантия единообразия: >80% единообразия светимости по сетке из 9 зон
Нулевой цветовой сдвиг: Координаты CIE1931: Белый (0,307x, 0,330y)
Сопротивление вибрации: амплитуда 1,5 мм @55 Гц (IEC 60068-2-6)
Химически отвержденная поверхность: устойчива к растворителям/дезинфицирующим средствам (DIN 58196)
Запечатанное скрепление: ламинация OCA/OCR предотвращает задымление
ST7283 Драйвер: устраняет внешние затраты на оперативную память
Целостность сигнала: Jitter CLK < 0,1T (40MHz)
Проектирование с низким уровнем шума: DEN/HSYNC/VSYNC защищенное маршрутизация
| Рынок | Критические случаи использования | Ключевая ценность |
|---|---|---|
| США (на открытом воздухе) | Витрины строительной техники | Читаемость солнечного света 1000 нт |
| Германия (промышленный) | Производственные роботы HMI | -30°C холодный старт, прикосновение перчаток |
| Медицинская помощь | Переносные хирургические мониторы | Противоупорность на химические вещества |
| Транспорт | Железнодорожные панели управления | Иммунитет от вибраций 55 Гц |
Соответствие и сертификация
▸ ЕС: EN 62368-1, RoHS/REACH, VDE 0805 (Германия)
▸ США: FCC Part 15B, UL 60950-1
▸ Надежность: 120 часов теплового цикла (-35°C ≈ 85°C), ISTA 3A тест на падение
Механические размеры
![]()
Информация о продукте
| Положение | Спецификация | Единица |
| Размер ЖК | 4. 3 ️ | дюйм |
| Тип панели | IPS |
- |
| Резолюция | 480xRGBx272 | Пиксели |
| Режим отображения | Обычно черный. |
- |
| Количество цветов | 16.7M |
- |
| Направление просмотра | Все |
- |
| NTSC | 50% |
- |
| Соотношение контраста | 1000 |
- |
| Просветительность | 1000 | cd/m2 |
| Размер модуля | 67.20 ((H) x105.5 ((V) x2.92 ((D) | мм |
| Активная зона панели | 95.04х53.86 | мм |
| Пиксельный диапазон | 0.198х0.198 | мм |
| Устройство пикселей | RGB-полоска | |
| Вес | ТБД | g |
| Управляющий модуль | СТ7283 |
- |
| Размер оперативной памяти драйвера IC | Меньше оперативной памяти | немного |
| Источник света | 1 6 светодиодных чипов |
- |
| Интерфейс | RGB 24BIT |
- |
|
Операционная температура |
-30 ~ +80 | °C |
| Температура хранения | -35 ~ +85 | °C |
Спецификация CTP
| Категория | Параметр | Спецификация |
|
Общий |
Структура | Стекло крышки + Стекло датчика ITO (G+G) |
| Укрепление линз крышки | Химически усиленные | |
| Твердость поверхности крышки линзы | ≥6H (жесткость карандаша) | |
| Скорость передачи света | ≥ 85% | |
| Операционная температура | -30°C ~ +80°C, RH ≤ 90% | |
| Температура хранения | -35°C ~ +85°C, RH ≤ 90% | |
|
Электрические |
Интерфейс | I2C |
| Ключевой элемент | FT5446 | |
| Напряжение питания (VDD) | 2.8V ~ 3.3V | |
| Сопротивление хозяина (SDA/SCL) | Конфигурируемый на головной плате | |
|
Экологические |
Условия эксплуатации |
Функциональный в тумане/поверхностных водах/Glove |
|
Поверхность Свойства |
Чернила поверхности | Чистый тип |
| Обработка поверхности | Настраиваемый | |
| Ламминация LCD-TP | Облигации AIR, OCA и OCR необязательны | |
| Соответствие | Материальные стандарты | Соответствует требованиям RoHS и безгалогенов |
Определение пин интерфейса
| Пин No. | Символ |
Функция |
| 1 | LEDK | Катод фонового освещения |
| 2 | LED_A | Анод подсветка |
| 3 | ГНД | Земля |
| 4 | ВКК | Аналоговый источник питания для LCM ((2,8 В)) |
| 5-12 | R0-R7 | Автобус данных |
| 13-20 | G0-G7 | Автобус данных |
| 21-28 | B0-B7 | Автобус данных |
| 29 | ГНД | Земля |
| 30 | CLK | Сигнал пиксельного часа в RGB I/F |
| 31 | DISP | Дисплей |
| 32 | HSYNC | Горизонтальная синхронизация. |
| 33 | VSYNC | Вертикальная синхронизация. Сигнал в RGB I/F |
| 34 | DEN | Сигнал включения данных в режиме RGB I/F DE |
| 35 | NC | |
| 36 | ГНД | Земля |
| 37 | XR | Пин сенсорной панели |
| 38 | YD | Пин сенсорной панели |
| 39 | XL | Пин сенсорной панели |
| 40 | YU | Пин сенсорной панели |
Абсолютные максимальные рейтинги
| Положение | Символ | Стоимость | Единица | Примечание |
| Напряжение аналогового источника питания | VDD | -0,3 ~ +4.6 | V |
- |
| Диапазон логического входного напряжения | ИНО автомобиля | -0,3 ~VDDI+0.3 | V |
- |
| Диапазон логического выходного напряжения | VO | -0,3 ~VDDI+0.3 | V |
- |
Типичные условия эксплуатации
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Напряжение питания | VDD | 3.0 | 3.3 | 3.6 | V |
| Напряжение питания NVM | VPP | 7.4 | 7.5 | 7.6 | V |
| Входное высокое напряжение | ВИЧ | 0.7*VDD |
- |
VDD | V |
| Входное низкое напряжение | VIL |
DGND |
- |
0.3*VDD | V |
| Выходное высокое напряжение | VOH | ВДД-0.4 |
- |
VDD | V |
| Выходное низкое напряжение | VOL | DGND |
- |
DGND+0.4 | V |
Оптические характеристики
| Положение | Символ | Состояние | Минуточку. | Тип. | Макс. Макс. | Единица | ||
|
Просмотр Диапазон угла |
Левый | θL |
CR ¥10 |
80 | 85 |
- |
степень |
|
| Да, да. | θR | 80 | 85 |
- |
||||
| Сверху | θT | 80 | 85 |
- |
||||
| Нижняя | θB | 80 | 85 |
- |
||||
|
Время ответа |
Тоны + Тоф |
θ=Ф=0 ̊ |
- |
40 |
мс |
|||
| Соотношение контраста |
КР |
θ=Ф=0 ̊ |
800 | 1000 |
- |
- |
||
| Просветительность | Л | θ=Ф=0 ̊ | 1000 |
- |
cd/m2 | |||
|
Цвет Хроматичность (CIE1931) |
Белый |
Wx |
Нормально
θ=Ф=0 ̊ |
0.307 |
- |
|||
| Уай | 0.33 | |||||||
|
Красный |
Rx | 0.608 | ||||||
| Ры | 0323 | |||||||
|
Зеленый |
Gx | 0.317 | ||||||
| Ги | 0.549 | |||||||
|
Синий |
Bx | 0.145 | ||||||
| От: | 0.138 | |||||||
| Однородность | UL | θ=Ф=0 ̊ |
- |
80 |
- |
% | ||

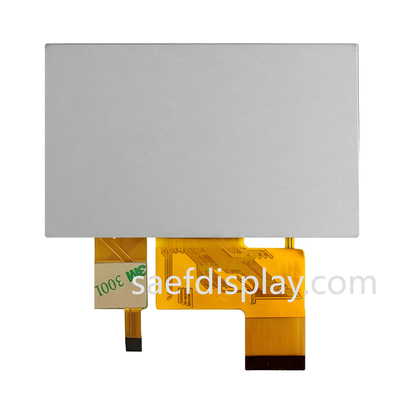

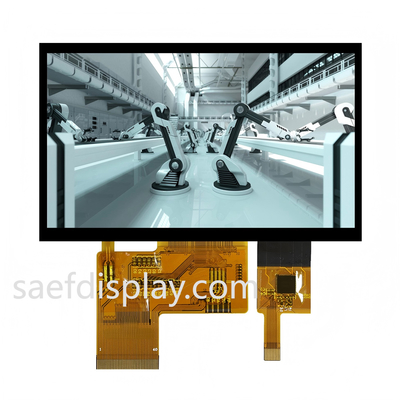

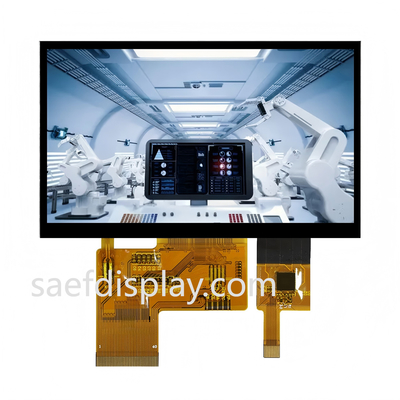

Изображение продукта
![]()
![]()
