Подробная информация о продукте:
|
пиковая яркость: | 1000 кд/м² (читаемость при солнечном свете) | Размер дисплея: | 21,5-дюймовый (546,86 мм по диагонали) |
---|---|---|---|
Резолюция: | 1920 × 1080 (полное разрешение) | Технология касания: | 10-точечный CTP (совместимый с перчатками) |
Интерфейс: | Двухканальный LVDS (8-битный RGB) | Операционная температура.: | -10°C до +60°C (промышленный класс) |
Температура хранения.: | -20℃ к +60℃ | угол обзора: | 89° горизонтально/вертикально (CR>10) |
Соотношение контраста: | 10001 (типичный) | Интерфейс касания: | Usb |
Заявления: | Медицинская визуализация, Киоски, Человеко-машинный интерфейс | Обработка поверхности: | Дымка 20%, 6ч |
Гарантия: | 2 года (расширенное покрытие для промышленного использования) | Соответствие: | RoHS, REACH, безгалогенный, ISO 9001/14001 |
Выделить: | Промышленный TFT LCD с яркостью 1000 нит,Промышленный TFT LCD с сертификацией RoHS |
Ультраяркий 21,5 дюймовый промышленный TFT LCD для экстремальной среды ЕС / США
SFHD2150A01PT-H20%2 обеспечивает непревзойденную яркость 1000 cd/m2 ‡ разработан для видимости солнечного света в североамериканских и европейских промышленных приложениях.работа при широкой температуре (от -10 до +60 °C), и 10-точечный емкостный сенсорный дисплей, этот дисплей превосходит в медицинской диагностике, открытых платежных терминалах и автоматизации заводов.соответствует строгим требованиям законодательства ЕС и США.
Ключевые преимущества для промышленных клиентов:
✅ 1000 нит Высокая яркость ️ Читаемая при прямом солнечном свете (идеально подходит для наружных киосков)
✅ Прикосновение совместимое с перчатками работает с емкостным стилусом/мокрыми руками (интерфейс USB)
✅ Продленная гарантия ️ 2-летнее покрытие для круглосуточной работы
Производительность промышленного класса
Устойчивость к высоким температурам
Холодный старт при температуре -10°C (замерзающие склады) и работа при температуре +60°C (заводские полы), проходя 120-часовые тесты теплового цикла.
Двуканальный интерфейс LVDS
Шумоустойчивая передача сигнала для ПЛК Siemens/Beckhoff в среде с высоким уровнем EMI.
Медицинская и наружная подготовка
10001:1 соотношение контрастности + 89° углов обзора для DICOM-совместимого изображения серой шкалы и наружной вывески.
Устойчивое строение
Противоотражающее стекло 6H, противотуманность IP65 и защита от ESD ±4 кВ.
Технические спецификации
Особенность |
Промышленная стоимость |
---|---|
Энергоэффективность |
Схема мягкого запуска (≤3A тока в режиме стремительного запуска) |
Чувствительность к прикосновению |
Определение давления с помощью 10 пальцев (< 10 г) |
Драйвер подсветки |
Входный напряжение: |
Оптическое соединение |
Жидкий OCR для снижения отражения |
Медицинская помощь
Хирургические мониторы, диагностические изображения (DICOM)
Внешняя инфраструктура
Плата за проезд, информационные панели на остановках автобусов, киоски самообслуживания
Промышленность 4.0
HMI станков с ЧПУ, интерфейсы управления роботами (Германия)
Транспорт
Дисплеи багажа в аэропортах, системы управления поездами (Великобритания/Франция)
Почему вы выбрали этот экран?
Изготовленный компанией Saef Technology (сертифицированной по ISO 9001/14001) этот модуль включает:
Спецификации
- Что?
ПОЛОЖЕНИЯ | Единица | Спецификация |
Диагональ экрана | мм | 546.86 ((21.5 ̇) |
Активная зона | мм | 476.064 ((H) х 267.786 ((V) |
Пиксели H x V | - | 1920 ((x3) x 1080 |
Пиксели Печ | Ну, да. | 247.95 ((по одной триаде) x247.95 |
Устройство пикселей | - | Вертикальная полоса RGB |
Режим отображения | - | режим ВА, обычно черный |
Время ответа | Msec | 14 мс (обычно включен/выключен) |
Вес | В граммах | ТБД |
Электрический интерфейс | - | Двуканальный LVDS, 8-битный вход данных RGB |
Цвет поддержки | - | 16.7M цвета |
Обработка поверхности | - | Антиотражатель, 3H |
Рабочий диапазон температуры Хранение (отправка) |
°C |
-10 до +60 -20 до +60 |
Внешние измерения
Определение пин интерфейса
Пин No. | Символ | Описание |
1 | RxO0- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
2 | RxO0+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
3 | RxO1- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
4 | RxO1+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
5 | RxO2- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
6 | RxO2+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
7 | ГНД | Земля |
8 | Рекс ОКЛК- | отрицательный вход дифференциального часа LVDS (необычный час) |
9 | RxOCLK+ | Положительный вход дифференциального часа LVDS (необычный час) |
10 | RxO3- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
11 | RxO3+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
12 | RxE0- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
13 | RxE0+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
14 | ГНД | Земля |
15 | RxE1- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
16 | RxE1+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
17 | ГНД | Земля |
18 | RxE2- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
19 | RxE2+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
20 | РексЭКЛК- | отрицательный вход дифференциального часа LVDS (парный час) |
21 | RxECLK+ | отрицательный вход дифференциального часа LVDS (парный час) |
22 | RxE3- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
23 | RxE3+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
24 | ГНД | Земля |
25 | CTL | CTL_DVR |
26 | CE | CE_DVR |
27 | NC | Никакой связи. |
28 | VDD | Входное напряжение источника питания |
29 | VDD | Входное напряжение источника питания |
30 | VDD | Входное напряжение источника питания |
Спецификация подсветка
Параметр | Символ | Стоимость | Единица | ||
- Минутку. | Тип. | Макс. Макс. | |||
Входное напряжение световой панели | VLED | 48 | 52 | 56 | V |
Вход в световую строку Текущее | ILED | - | 480 | - | mA |
Потребление энергии | ПЛЕД | 23.04 | 24.96 | 26.88 | W |
Время службы светодиодов | LBL | 40000 | 50000 | - | Часы |
Электрические характеристики
Параметр | Символ | Минуты | Тип Макс | Единица | |
Напряжение питания | VDD | 4.5 | 5.0 | 5.5 | V |
Ток питания | IVDD | 500 | 1200 | mA | |
Потоки в спешке | IRUSH | 2.0 | 3.0 | А. | |
Допустимое входное волновое напряжение | VRF | 300 | mV | ||
Дифференциальное высокое входное пороговое напряжение | ВИЧ | +100 | mV | ||
Дифференциальное низкоуровневое входное пороговое напряжение | VIL | -100 | mV | ||
Дифференциальное входное напряжение | ВИД | 200 | 600 | mV | |
Входное напряжение ((BL) | VBL_I | -Нет.3 | ВДД+0.3 | mV | |
Дифференциальное входное напряжение общего режима | ВКМ | 1.0 | 1.2 | 1.5 | |
Потребление энергии | ВД | 2.5 | 6 | W |
Параметр | Условия | Минуточку. | Тип. | Макс. Макс. | Единица |
Соотношение контраста | Центр | 700 | 1000 | - | - |
Время ответа | Tr+Td | - | 14 | 20 | мс |
Цветовая хроматичность (CIE1931) |
Красный х |
Тип -0.03 |
0 |
Тип: +0.03 |
0 |
Белый х | 0.323 | - | |||
Белый | 0.379 | - | |||
Центр Светимость белого цвета | Год действия | 800 | 1000 | cd/m2 | |
Переговоры | Кт | 2.0 | % |

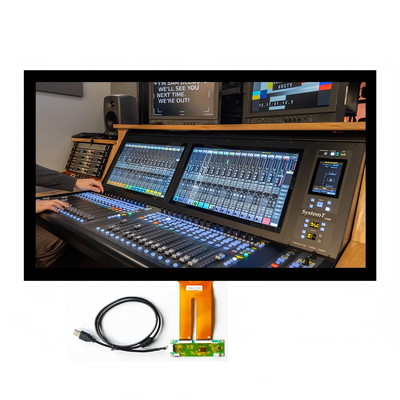

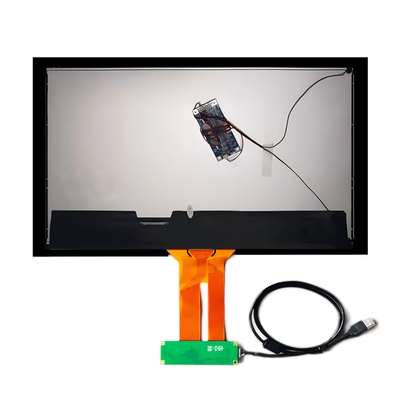

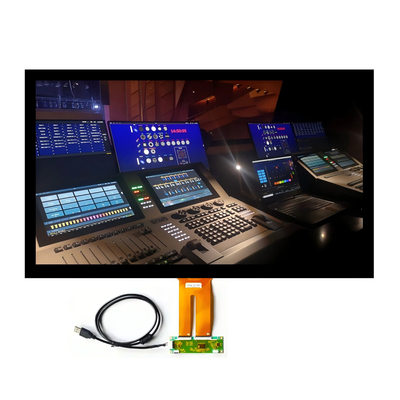

Изображение продукта
