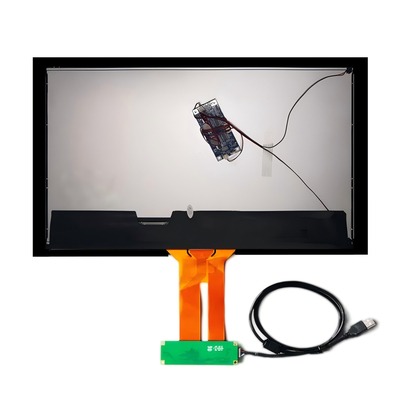

21.5-дюймовый промышленный TFT LCD с высокой яркостью 1000 нит, FHD 1080p, широкий температурный диапазон, USB, сенсорный экран, сертификация RoHS SFHD2150A01PT-H20%2

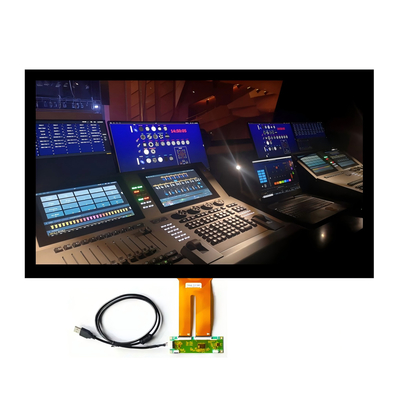

21.5-дюймовый промышленный TFT LCD с высокой яркостью 1000 нит, FHD 1080p, широкий температурный диапазон, USB, сенсорный экран, сертификация RoHS SFHD2150A01PT-H20%2

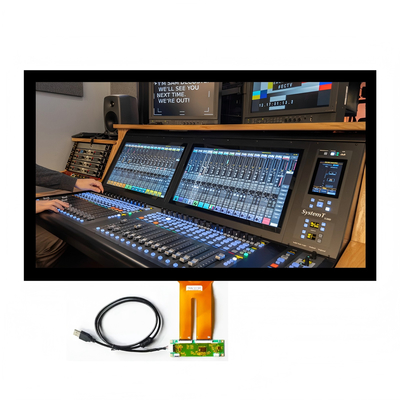

21.5-дюймовый промышленный TFT LCD с высокой яркостью 1000 нит, FHD 1080p, широкий температурный диапазон, USB, сенсорный экран, сертификация RoHS SFHD2150A01PT-H20%2 21.5-дюймовый промышленный TFT LCD с высокой яркостью 1000 нит, FHD 1080p, широкий температурный диапазон, USB, сенсорный экран, сертификация RoHS SFHD2150A01PT-H20%2 21.5-дюймовый промышленный TFT LCD с высокой яркостью 1000 нит, FHD 1080p, широкий температурный диапазон, USB, сенсорный экран, сертификация RoHS SFHD2150A01PT-H20%2

Большие изображения :  21.5-дюймовый промышленный TFT LCD с высокой яркостью 1000 нит, FHD 1080p, широкий температурный диапазон, USB, сенсорный экран, сертификация RoHS SFHD2150A01PT-H20%2

Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFHD2150A01PT-H20%2
Оплата и доставка Условия:
Количество мин заказа: 3 шт.
Цена: the lowest market price guaranteed
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 1-5 недель
Условия оплаты: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Поставка способности: 3000 тысяч штук в месяц

21.5-дюймовый промышленный TFT LCD с высокой яркостью 1000 нит, FHD 1080p, широкий температурный диапазон, USB, сенсорный экран, сертификация RoHS SFHD2150A01PT-H20%2

описание
пиковая яркость: 1000 кд/м² (читаемость при солнечном свете) Размер дисплея: 21,5-дюймовый (546,86 мм по диагонали)
Резолюция: 1920 × 1080 (полное разрешение) Технология касания: 10-точечный CTP (совместимый с перчатками)
Интерфейс: Двухканальный LVDS (8-битный RGB) Операционная температура.: -10°C до +60°C (промышленный класс)
Температура хранения.: -20℃ к +60℃ угол обзора: 89° горизонтально/вертикально (CR>10)
Соотношение контраста: 10001 (типичный) Интерфейс касания: Usb
Заявления: Медицинская визуализация, Киоски, Человеко-машинный интерфейс Обработка поверхности: Дымка 20%, 6ч
Гарантия: 2 года (расширенное покрытие для промышленного использования) Соответствие: RoHS, REACH, безгалогенный, ISO 9001/14001
Выделить:

Промышленный TFT LCD с яркостью 1000 нит

,

Промышленный TFT LCD с сертификацией RoHS



Ультраяркий 21,5 дюймовый промышленный TFT LCD для экстремальной среды ЕС / США



SFHD2150A01PT-H20%2 обеспечивает непревзойденную яркость 1000 cd/m2 ‡ разработан для видимости солнечного света в североамериканских и европейских промышленных приложениях.работа при широкой температуре (от -10 до +60 °C), и 10-точечный емкостный сенсорный дисплей, этот дисплей превосходит в медицинской диагностике, открытых платежных терминалах и автоматизации заводов.соответствует строгим требованиям законодательства ЕС и США.



Ключевые преимущества для промышленных клиентов:
✅ 1000 нит Высокая яркость ️ Читаемая при прямом солнечном свете (идеально подходит для наружных киосков)
✅ Прикосновение совместимое с перчатками работает с емкостным стилусом/мокрыми руками (интерфейс USB)
✅ Продленная гарантия ️ 2-летнее покрытие для круглосуточной работы



Производительность промышленного класса

  • Устойчивость к высоким температурам
    Холодный старт при температуре -10°C (замерзающие склады) и работа при температуре +60°C (заводские полы), проходя 120-часовые тесты теплового цикла.

  • Двуканальный интерфейс LVDS
    Шумоустойчивая передача сигнала для ПЛК Siemens/Beckhoff в среде с высоким уровнем EMI.

  • Медицинская и наружная подготовка
    10001:1 соотношение контрастности + 89° углов обзора для DICOM-совместимого изображения серой шкалы и наружной вывески.

  • Устойчивое строение
    Противоотражающее стекло 6H, противотуманность IP65 и защита от ESD ±4 кВ.



Технические спецификации



Особенность

Промышленная стоимость

Энергоэффективность

Схема мягкого запуска (≤3A тока в режиме стремительного запуска)

Чувствительность к прикосновению

Определение давления с помощью 10 пальцев (< 10 г)

Драйвер подсветки

Входный напряжение:

Оптическое соединение

Жидкий OCR для снижения отражения



Целевые приложения

  • Медицинская помощь
    Хирургические мониторы, диагностические изображения (DICOM)

  • Внешняя инфраструктура
    Плата за проезд, информационные панели на остановках автобусов, киоски самообслуживания

  • Промышленность 4.0
    HMI станков с ЧПУ, интерфейсы управления роботами (Германия)

  • Транспорт
    Дисплеи багажа в аэропортах, системы управления поездами (Великобритания/Франция)



Почему вы выбрали этот экран?



Изготовленный компанией Saef Technology (сертифицированной по ISO 9001/14001) этот модуль включает:

  1. Двойные соединители LVDS (Industrial Starconn 300B30-0000RA-M4)
  2. Контроллер с помощью USB Touch (ILI2510-PCIL22, частота передачи данных 100 Hz)
  3. MY-1L2136A Драйвер подсветки (совместимость 22-40")



Спецификации

- Что?

ПОЛОЖЕНИЯ Единица Спецификация
Диагональ экрана мм 546.86 ((21.5 ̇)
Активная зона мм 476.064 ((H) х 267.786 ((V)
Пиксели H x V - 1920 ((x3) x 1080
Пиксели Печ Ну, да. 247.95 ((по одной триаде) x247.95
Устройство пикселей - Вертикальная полоса RGB
Режим отображения - режим ВА, обычно черный
Время ответа Msec 14 мс (обычно включен/выключен)
Вес В граммах ТБД
Электрический интерфейс - Двуканальный LVDS, 8-битный вход данных RGB
Цвет поддержки - 16.7M цвета
Обработка поверхности - Антиотражатель, 3H

Рабочий диапазон температуры

Хранение (отправка)

°C

-10 до +60

-20 до +60







Внешние измерения



21.5-дюймовый промышленный TFT LCD с высокой яркостью 1000 нит, FHD 1080p, широкий температурный диапазон, USB, сенсорный экран, сертификация RoHS SFHD2150A01PT-H20%2 021.5-дюймовый промышленный TFT LCD с высокой яркостью 1000 нит, FHD 1080p, широкий температурный диапазон, USB, сенсорный экран, сертификация RoHS SFHD2150A01PT-H20%2 1





Определение пин интерфейса



Пин No. Символ Описание
1 RxO0- Ввод отрицательных дифференциальных данных LVDS (необычные данные)
2 RxO0+ Ввод положительных дифференциальных данных LVDS (необычные данные)
3 RxO1- Ввод отрицательных дифференциальных данных LVDS (необычные данные)
4 RxO1+ Ввод положительных дифференциальных данных LVDS (необычные данные)
5 RxO2- Ввод отрицательных дифференциальных данных LVDS (необычные данные)
6 RxO2+ Ввод положительных дифференциальных данных LVDS (необычные данные)
7 ГНД Земля
8 Рекс ОКЛК- отрицательный вход дифференциального часа LVDS (необычный час)
9 RxOCLK+ Положительный вход дифференциального часа LVDS (необычный час)
10 RxO3- Ввод отрицательных дифференциальных данных LVDS (необычные данные)
11 RxO3+ Ввод положительных дифференциальных данных LVDS (необычные данные)
12 RxE0- Ввод отрицательных дифференциальных данных LVDS (парные данные)
13 RxE0+ Ввод положительных дифференциальных данных LVDS (парные данные)
14 ГНД Земля
15 RxE1- Ввод отрицательных дифференциальных данных LVDS (парные данные)
16 RxE1+ Ввод положительных дифференциальных данных LVDS (парные данные)
17 ГНД Земля
18 RxE2- Ввод отрицательных дифференциальных данных LVDS (парные данные)
19 RxE2+ Ввод положительных дифференциальных данных LVDS (парные данные)
20 РексЭКЛК- отрицательный вход дифференциального часа LVDS (парный час)
21 RxECLK+ отрицательный вход дифференциального часа LVDS (парный час)
22 RxE3- Ввод отрицательных дифференциальных данных LVDS (парные данные)
23 RxE3+ Ввод положительных дифференциальных данных LVDS (парные данные)
24 ГНД Земля
25 CTL CTL_DVR
26 CE CE_DVR
27 NC Никакой связи.
28 VDD Входное напряжение источника питания
29 VDD Входное напряжение источника питания
30 VDD Входное напряжение источника питания





Спецификация подсветка



Параметр Символ Стоимость Единица
    - Минутку. Тип. Макс. Макс.
Входное напряжение световой панели VLED 48 52 56 V
Вход в световую строку Текущее ILED - 480 - mA
Потребление энергии ПЛЕД 23.04 24.96 26.88 W
Время службы светодиодов LBL 40000 50000 - Часы





Электрические характеристики



Параметр Символ Минуты Тип Макс Единица
Напряжение питания VDD 4.5 5.0 5.5 V
Ток питания IVDD   500 1200 mA
Потоки в спешке IRUSH   2.0 3.0 А.
Допустимое входное волновое напряжение VRF     300 mV
Дифференциальное высокое входное пороговое напряжение ВИЧ     +100 mV
Дифференциальное низкоуровневое входное пороговое напряжение VIL -100     mV
Дифференциальное входное напряжение ВИД 200   600 mV
Входное напряжение ((BL) VBL_I   -Нет.3 ВДД+0.3 mV
Дифференциальное входное напряжение общего режима ВКМ 1.0 1.2 1.5
Потребление энергии ВД   2.5 6 W





Оптические характеристики

Параметр Условия Минуточку. Тип. Макс. Макс. Единица
Соотношение контраста Центр 700 1000 - -
Время ответа Tr+Td - 14 20 мс

Цветовая хроматичность

(CIE1931)

Красный х

Тип -0.03

0

Тип: +0.03

0
  Белый х   0.323   -
  Белый   0.379   -
Центр Светимость белого цвета Год действия 800 1000   cd/m2
Переговоры Кт     2.0 %





Изображение продукта

21.5-дюймовый промышленный TFT LCD с высокой яркостью 1000 нит, FHD 1080p, широкий температурный диапазон, USB, сенсорный экран, сертификация RoHS SFHD2150A01PT-H20%2 2

21.5-дюймовый промышленный TFT LCD с высокой яркостью 1000 нит, FHD 1080p, широкий температурный диапазон, USB, сенсорный экран, сертификация RoHS SFHD2150A01PT-H20%2 3
