Подробная информация о продукте:
|
Размер экрана: | 150,6 дюйма диагональ | Тип дисплея: | Промышленный модуль lcd tft |
---|---|---|---|
Резолюция: | 1920×1080 пикселей (RGB полоса) | Температура хранения.: | -30°C до +80°C |
Операционная температура.: | -35°C к +85°C | Яркость: | 500 cd/m2 |
Соотношение контраста: | 1200:1 (тип.) | Интерфейс: | 8-битный LVDS вход, разъем I-PEX |
Технология касания: | Капацитивная сенсорная панель | Обработка поверхности: | Покрытия AG/AR/AF (выбирается) |
Стекло покрытия: | Gorilla Glass/Закаленное стекло/PMMA | Точки соприкосновения: | 10-точечный мультитач |
Интерфейс касания: | I²C/USB/RS232 (Настраиваемый) | Варианты IC: | EETI, ILITEK, Cypress, Goodix |
Конфигурация: | Шелкография | Соответствие: | Соответствует требованиям REACH & RoHS |
Выделить: | RoHS Промышленный медицинский TFT LCD,Промышленное медицинское 15.6 TFT LCD |
SFTO1560JD-7328BN – Высокояркий 15,6-дюймовый TFT LCD для экстремальных условий
Разработанный для работы в сложных условиях, SFTO1560JD-7328BN представляет собой высокояркий 15,6-дюймовый TFT LCD дисплей, предназначенный для обеспечения кристально чистого изображения даже при прямом солнечном свете или в условиях низкой освещенности на промышленных объектах. Сяркостью 500 кд/м²и широким диапазоном рабочих температур (-30°C to +80°C), этот дисплей идеально подходит для применений, требующих надежности и видимости в суровых условиях.
Почему стоит выбрать этот высокояркий TFT LCD?
Технические особенности:
Применения:
Разработан для мировых рынков:
SFTO1560JD-7328BN отвечает строгим требованиям европейской и американской промышленности, предлагая:
Свяжитесь с нами для оптовых заказов или индивидуальных решений!
В Saef Technology Limited мы специализируемся на поставке высокопроизводительных дисплеев для клиентов по всему миру. Благодаря быстрой доставке в США, Германию, Великобританию, Францию и другие страны, мы предоставляем техническую поддержку и конкурентоспособные цены для нужд вашего бизнеса.
Технические характеристики
Параметр | Спецификация | Единица измерения |
Активная область | 345.6(Ш) x 194.4(В) | мм |
Количество пикселей | 1920 x RGB x 1080 | пикселей |
Шаг пикселя | 0.18(Ш) x 0.18(В) | мм |
Расположение пикселей | RGB Вертикальная полоса | |
Режим отображения | Нормально черный | |
Цвета дисплея | 8 бит | цвета |
Обработка поверхности | HC | |
Коэффициент контрастности | Тип. 1200 Мин.1000 | |
Угол обзора (CR>10) | Тип.85/85/85/85 | град. |
Цветовая гамма | 72% NTSC | |
Яркость | 500тип 425мин | кд/м2 |
Равномерность яркости | 80% тип 75% мин | |
Потребляемая мощность | Макс.10.65Вт Тип. 9.55 Вт | ватт |
Габаритные размеры | 363.8*215.9 | мм |
Вес | Тип. 850 г | грамм |
Внешние размеры
Определение контактов интерфейса
№ |
Символ |
№ |
Символ |
||
1 |
RE3P |
Положительный дифференциальный сигнал LVDS вход Канал E3 (четный) |
21 |
RO1N |
Отрицательный дифференциальный сигнал LVDS вход Канал O1 (нечетный) |
2 |
RE3N |
Отрицательный дифференциальный сигнал LVDS вход Канал E3 (четный) |
22 |
RO0P |
Положительный дифференциальный сигнал LVDS вход Канал O0 (нечетный) |
3 |
RECLKP |
Положительный дифференциальный сигнал LVDS тактового входа (четный) |
23 |
RO0N |
Отрицательный дифференциальный сигнал LVDS вход Канал O0 (нечетный) |
4 |
RECLKN |
Отрицательный дифференциальный сигнал LVDS тактового входа (четный) |
24 |
GND |
Земля LCD |
5 |
RE2P |
Положительный дифференциальный сигнал LVDS вход Канал E2 (четный) |
25 |
NC |
SDA для использования SAEF, этот контакт должен быть открыт |
6 |
RE2N |
Отрицательный дифференциальный сигнал LVDS вход Канал E2 (четный) |
26 |
NC |
SCL для использования SAEF, этот контакт должен быть открыт |
7 |
GND |
Земля LCD |
27 |
NC |
MTP для использования SAEF, этот контакт должен быть открыт |
8 |
RE1P |
Положительный дифференциальный сигнал LVDS вход Канал E1 (четный) |
28 |
LCD_VCC |
Питание LCD 3.3V |
9 |
RE1N |
Отрицательный дифференциальный сигнал LVDS вход Канал E1 (четный) |
29 |
LCD_VCC |
Питание LCD 3.3V |
10 |
RE0P |
Положительный дифференциальный сигнал LVDS вход Канал E0 (четный) |
30 |
LCD_VCC |
Питание LCD 3.3V |
11 |
RE0N |
Отрицательный дифференциальный сигнал LVDS вход Канал E0 (четный) |
31 |
LED_PW M |
Регулировка подсветки ,3.3V(3V~3.6V) |
12 |
RO3P |
Положительный дифференциальный сигнал LVDS вход Канал O3 (нечетный) |
32 |
LED_EN |
Разрешающий контакт ,3.3V(3V~3.6V) |
13 |
RO3N |
Отрицательный дифференциальный сигнал LVDS вход Канал O3 (нечетный) |
33 |
GND |
Земля |
14 |
GND |
Земля LCD |
34 |
STBYB |
Контакт установки режима глубокого ожидания. |
15 |
ROCLKP |
Положительный дифференциальный сигнал LVDS тактового входа (нечетный) |
35 |
RSTB |
Сброс устройства для микросхемы драйвера LCD, Низкий уровень активен |
16 |
ROCLKN |
Отрицательный дифференциальный сигнал LVDS тактового входа (нечетный) |
36 |
GND |
Земля |
17 |
GND |
Земля LCD |
37 |
BL_POW ER |
+12V Питание Vi |
18 |
RO2P |
Положительный дифференциальный сигнал LVDS вход Канал O2 (нечетный) |
38 |
BL_POW ER |
+12V Питание Vi |
19 |
RO2N |
Отрицательный дифференциальный сигнал LVDS вход Канал O2 (нечетный) |
39 |
BL_POW ER |
+12V Питание Vi |
20 |
RO1P |
Положительный дифференциальный сигнал LVDS вход Канал O1 (нечетный) |
40 |
BL_POW ER |
+12V Питание Vi |
Оптические характеристики
Элемент |
Символ |
Условие |
Мин |
Тип. |
Макс |
Единица измерения |
Яркость |
Bp |
θ=0° |
425 |
500 |
-- |
кд/м2 |
Равномерность L255 |
△Bp |
|
75 |
80 |
-- |
% |
Угол обзора |
θL |
Cr≥10 |
-- |
85 |
-- |
град |
|
θR |
|
-- |
85 |
-- |
|
|
ψT |
|
-- |
85 |
-- |
|
|
ψB |
|
-- |
85 |
-- |
|
Коэффициент контрастности |
Cr |
θ=0° FF=0° |
1000 |
1200 |
|
- |
Цветовая координата CIE1931 |
Wx |
θ=0° |
0.283 |
0.313 |
0.343 |
- |
|
Wy |
|
0.299 |
0.329 |
0.359 |
|
Цветовая гамма |
|
NTSC |
-- |
72 |
-- |
% |
Гамма |
|
25℃ |
2.0 |
2.2 |
2.4 |
% |
Перекрестные помехи |
|
25℃ |
-- |
-- |
2 |
% |
Характеристики подсветки
Параметр |
Символ |
Значения |
Единица измерения |
||
|
|
Мин. |
Тип. |
Макс. |
|
Напряжение питания светодиодов |
V LED |
28 |
30 |
31 |
В |
Ток питания светодиодов |
ILED |
- |
252 |
- |
мА |
Потребляемая мощность |
PLED |
- |
8.89 |
9.19 |
Вт |
Количество светодиодов |
QLED |
- |
40 |
- |
EA |
Срок службы светодиодов |
TLED |
40000 |
50000 |
- |
Часов |

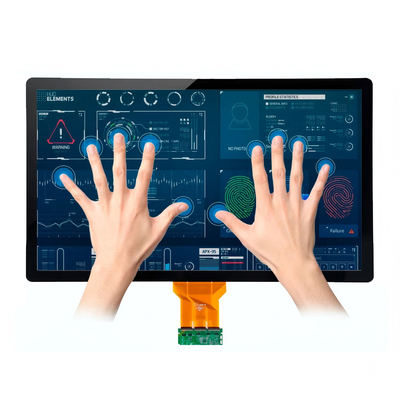

Спецификация CTP (опционально)
Категория | Параметр | Спецификация |
Общие | Структура | Защитное стекло + стекло DITO |
Упрочнение защитного стекла | Химически упрочненное | |
Твердость поверхности защитного стекла | ≥6H (твердость карандаша) | |
Коэффициент пропускания света | ≥85% | |
Рабочая температура | -30℃ ~ +80℃, ≤85% RH | |
Температура хранения | -35℃ ~ +85℃, ≤85% RH | |
Электрические | Интерфейс | IIC / USB / UART |
Сенсорный IC | IL12511 | |
Напряжение питания (VDD) | 3.3V или 5V (Выбирается) | |
Сопротивление хоста (SDA/SCL) | Настраивается на основной плате | |
Окружающая среда | Условия эксплуатации | Функциональность в тумане/поверхностной воде |
Свойства поверхности | Поверхностные чернила | Защита от УФ-излучения |
Обработка поверхности | Антибликовое покрытие (дымка: 10%) | |
Ламинирование LCD-TP | OCA (оптически прозрачный клей) | |
Соответствие | Стандарты материалов | Соответствие RoHS и отсутствие галогенов |

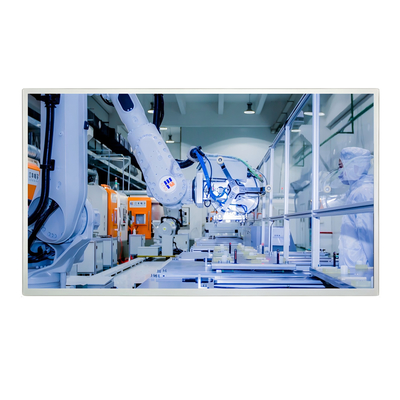

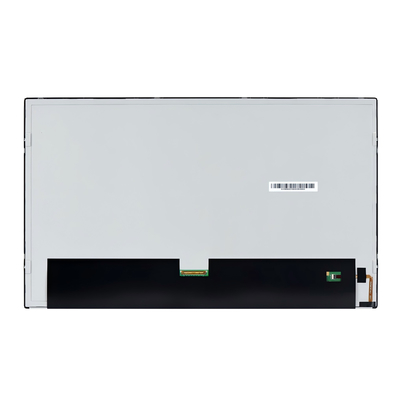

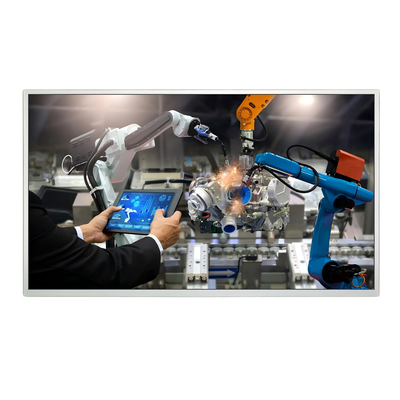

Изображение продукта
