Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFTO1560JD-7328BN
Документ: SFTO1560JD-7328BN.pdf
Оплата и доставка Условия:
Количество мин заказа: 3 шт.
Цена: The lowest market price guaranteed
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 1-5 недель
Условия оплаты: PayPal, T/T, Western Union, Ali-Pay, WeChat Pay
Поставка способности: 3000 тысяч штук в месяц

15.6" High Brightness TFT LCD | 500 cd/m² | Wide Temp. | RoHS | Industrial & Medical Use | USA & Europe Market

описание
Размер экрана: 150,6 дюйма диагональ Тип дисплея: Промышленный модуль lcd tft
Резолюция: 1920×1080 пикселей (RGB полоса) Температура хранения.: -30°C до +80°C
Операционная температура.: -35°C к +85°C Яркость: 500 cd/m2
Соотношение контраста: 1200:1 (тип.) Интерфейс: 8-битный LVDS вход, разъем I-PEX
Технология касания: Капацитивная сенсорная панель Обработка поверхности: Покрытия AG/AR/AF (выбирается)
Стекло покрытия: Gorilla Glass/Закаленное стекло/PMMA Точки соприкосновения: 10-точечный мультитач
Интерфейс касания: I²C/USB/RS232 (Настраиваемый) Варианты IC: EETI, ILITEK, Cypress, Goodix
Конфигурация: Шелкография Соответствие: Соответствует требованиям REACH & RoHS



SFTO1560JD-7328BN – High Brightness 15.6" TFT LCD for Extreme Conditions



Engineered for demanding environments, the SFTO1560JD-7328BN is a high-brightness 15.6-inch TFT LCD display designed to deliver crystal-clear visuals even in direct sunlight or low-light industrial settings. With 500 cd/m² brightness and a wide operating temperature range (-30°C to +80°C), this display is ideal for applications requiring reliability and visibility in harsh conditions.



Why Choose This High Brightness TFT LCD?

  • Ultra-Bright Display: Achieve exceptional visibility with 500 cd/m² brightness (425 cd/m² minimum) and 85° wide viewing angles, ensuring clear images even in direct sunlight or dimly lit environments.
  • Extreme Temperature Tolerance: Operate flawlessly in extreme climates, from freezing outdoor installations to heat-intensive industrial facilities.
  • Energy Efficiency: Low power consumption (9.55 W typical) meets global energy-saving standards in Europe and North America.
  • Durability: Backed by 8000+ hours of reliability testing (temperature, humidity, ESD) and a 50,000-hour LED backlight lifespan (50% luminance retention).
  • Global Compliance: RoHS-certified design ensures compliance with EU REACH and US environmental regulations.



Technical Highlights:

  • Full HD Resolution (1920 x 1080) for sharp text, graphics, and video rendering.
  • Contrast Ratio of 1200:1 for deep blacks and vibrant colors.
  • 72% NTSC Color Gamut ensures accurate and vivid color reproduction.
  • 8-Bit LVDS Interface and I-PEX Connector for seamless integration into industrial systems.
  • Compact Design: 363.8 mm (W) x 215.9 mm (H) dimensions with 0.8T glass thickness for robustness.



Applications:

  • Outdoor Industrial Equipment: Construction machinery, agricultural monitors, and outdoor HMIs.
  • Medical Imaging: High-precision displays for diagnostic equipment and patient monitors.
  • Aerospace & Defense: Cockpit displays, radar systems, and ruggedized field devices.
  • Marine Navigation: Visibility in bright sunlight or dimly lit control rooms.



Engineered for Global Markets:
The SFTO1560JD-7328BN meets the rigorous demands of European and American industries, offering:

  • RoHS Compliance: Free from hazardous substances for eco-friendly operations.
  • Long-Term Availability: Designed for stable supply chains in OEM projects.
  • Customization Support: Tailored solutions for industrial automation, healthcare, and defense sectors.



Contact Us for Bulk Orders or Custom Solutions!
At Saef Technology Limited, we specialize in delivering high-performance displays to global clients. With fast shipping to the USA, Germany, UK, France, and beyond, we provide technical support and competitive pricing for your business needs.





Specifications



Parameter Specification Unit
Active Area 345.6(W) x 194.4(H) mm
Number Of Pixels 1920 x RGB x 1080 pixels
Pixel Pitch 0.18(W) x 0.18(H) mm
Pixel Arrangement RGB Vertical stripe
Display Mode Normally black
Display Colors 8bits colors
Surface Treatment HC
Contrast Ratio Typ. 1200 Min.1000
Viewing Angle(CR>10) Typ.85/85/85/85 deg.
Color Gamut 72% NTSC
Brightness 500typ 425min cd/m2
Brightness Uniformity 80% typ 75% min
Power Consumption Max.10.65W Typ. 9.55 W watt
Outline Dimension 363.8*215.9 mm
Weight Typ. 850g gram





External Dimensions



15.6" High Brightness TFT LCD | 500 cd/m² | Wide Temp. | RoHS | Industrial & Medical Use | USA & Europe Market 0





Interface Pin Definition



No.

Symbol

No.

Symbol

1

RE3P

Positive LVDS differential data input Channel E3(Even)

21

RO1N

Negative LVDS differential data i nput Channel O1(Odd)

2

RE3N

Negative LVDS differential data inpu t Channel E3(Even)

22

RO0P

Positive LVDS differential data in put Channel O0(Odd)

3

RECLKP

Positive LVDS differential clock inpu t (Even)

23

RO0N

Negative LVDS differential data i nput Channel O0(Odd)

4

RECLKN

Negative LVDS differential clock inp ut(Even)

24

GND

LCD Ground

5

RE2P

Positive LVDS differential data input Channel E2(Even)

25

NC

SDA for SAEF use, this pin shoul d be open

6

RE2N

Negative LVDS differential data inpu t Channel E2(Even)

26

NC

SCL for SAEF use, this pin shoul d be open

7

GND

LCD Ground

27

NC

MTP for SAEF use, this pin shoul d be open

8

RE1P

Positive LVDS differential data input Channel E1(Even)

28

LCD_VCC

LCD Power 3.3V

9

RE1N

Negative LVDS differential data inpu t Channel E1(Even)

29

LCD_VCC

LCD Power 3.3V

10

RE0P

Positive LVDS differential data input Channel E0(Even)

30

LCD_VCC

LCD Power 3.3V

11

RE0N

Negative LVDS differential data inpu t Channel E0(Even)

31

LED_PW

M

Backlight Adjust ,3.3V(3V~3.6V)

12

RO3P

Positive LVDS differential data input Channel O3(Odd)

32

LED_EN

Enable pin ,3.3V(3V~3.6V)

13

RO3N

Negative LVDS differential data inpu t Channel O3(Odd)

33

GND

Ground

14

GND

LCD Ground

34

STBYB

Deep standby mode setting pin.

15

ROCLKP

Positive LVDS differential clock inpu t (Odd)

35

RSTB

Device Reset for LCD driver IC, Low active

16

ROCLKN

Negative LVDS differential clock inp ut(Odd)

36

GND

Ground

17

GND

LCD Ground

37

BL_POW

ER

+12V Vi power supply

18

RO2P

Positive LVDS differential data input Channel O2(Odd)

38

BL_POW

ER

+12V Vi power supply

19

RO2N

Negative LVDS differential data inpu t Channel O2(Odd)

39

BL_POW

ER

+12V Vi power supply

20

RO1P

Positive LVDS differential data input Channel O1(Odd)

40

BL_POW

ER

+12V Vi power supply





Optical Characteristics



Item

Symbol

Condition

Min

Typ.

Max

Unit

luminance

Bp

θ=0°

425

500

--

cd/m2

L255 Uniformity

△Bp



75

80

--

%

Viewing Angle

θL

 Cr≥10

--

85

--

 deg



θR



--

85

--





ψT



--

85

--





ψB



--

85

--



Contrast Ratio

Cr

θ=0°  FF=0°

1000

1200



-

Color Coordinate of CIE1931

Wx

θ=0°

0.283

0.313

0.343

-



Wy



0.299

0.329

0.359



Color Gamut



NTSC

--

72

--

%

Gamma



25℃

2.0

2.2

2.4

%

Crosstalk



25℃

--

--

2

%





Backlight Characteristics



Parameter

Symbol

Values

Unit





Min.

Typ.

Max.



LED Supply Voltage

V LED

28

30

31

V

LED Supply Current

ILED

-

252

-

mA

Power Consumption

PLED

-

8.89

9.19

W

LED Quantity

QLED

-

40

-

EA

LED Life Time

TLED

40000

50000

-

Hrs

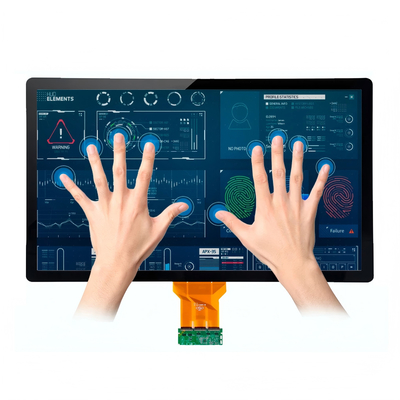

CTP Specification (optional)



Category Parameter Specification
General Structure Cover Glass + DITO Glass
Cover Lens Strengthening Chemically Strengthened
Cover Lens Surface Hardness ≥6H (Pencil Hardness)
Light Transmission Rate ≥85%
Operation Temperature -30℃ ~ +80℃, ≤85% RH
Storage Temperature -35℃ ~ +85℃, ≤85% RH
Electrical Interface IIC / USB / UART
Touch IC IL12511
Power Supply Voltage (VDD) 3.3V or 5V (Selectable)
Host Resistance (SDA/SCL) Configurable on Main-board
Environmental Operating Conditions Functional in fog/surface water
Surface Properties Surface Ink Anti-UV
Surface Treatment Anti-Glare (Haze: 10%)
LCD-TP Lamination OCA (Optically Clear Adhesive)
Compliance Material Standards RoHS & Halogen-Free Compliant

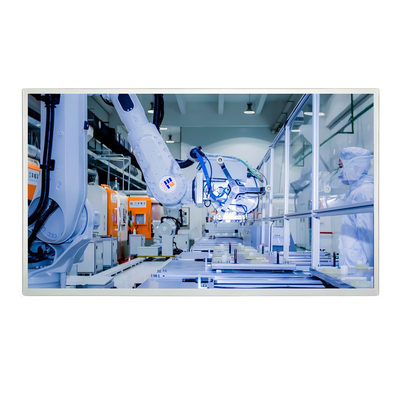

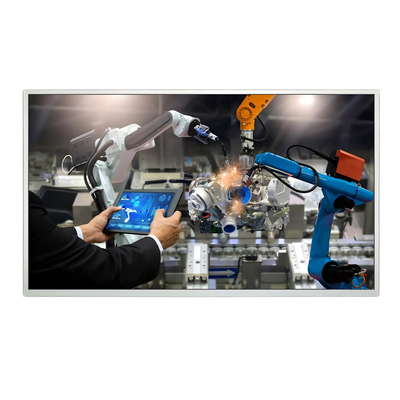

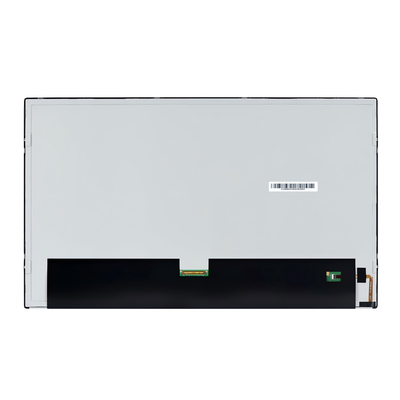

Product Image

15.6" High Brightness TFT LCD | 500 cd/m² | Wide Temp. | RoHS | Industrial & Medical Use | USA & Europe Market 1

15.6" High Brightness TFT LCD | 500 cd/m² | Wide Temp. | RoHS | Industrial & Medical Use | USA & Europe Market 2

15.6" High Brightness TFT LCD | 500 cd/m² | Wide Temp. | RoHS | Industrial & Medical Use | USA & Europe Market 3
