Подробная информация о продукте:
|
| Продукт: | 5.7 дюймовый TFT LCD дисплей | Разрешение: | 640x480 VGA |
|---|---|---|---|
| Яркость: | 500 кд/м² (типичное значение) | Направление просмотра: | 80° (Во всех направлениях, CR≥10) |
| Соотношение контраста: | 1200:1 | Интерфейс: | 6-битный RGB (40-пинный) |
| Операционная температура.: | -30°C до +80°C | Настройка: | Подгонка стекла/датчика/шлейфа FPC |
| Управляющий модуль: | JD9168S | Срок службы светодиодов: | 30,000 часов |
| Прикосновение: | Проекционно-емкостной (PCAP) | Соответствие: | Соответствует требованиям Rohs & Reach |
| Выделить: | Промышленный TFT LCD с PCAP Touch,Промышленный TFT LCD JD9168S,Промышленный TFT LCD 640x480 |
||
Прочный 5,7-дюймовый TFT LCD дисплей 500 нит с PCAP Touch - Промышленный класс, широкий диапазон температур
SFTO570DX-7263AN от Saef Technology обеспечивает исключительную производительность в экстремальных условиях. Обладая яркостью 500 нит, рабочим диапазоном от -30°C до +80°C и углами обзора 80°, этот 5,7-дюймовый VGA TFT разработан для промышленных HMI, медицинских устройств и автомобильных приборных панелей в Европе и Северной Америке.
✅ Готовность к экстремальным условиям: работает в условиях от арктического холода до жары пустыни (-30°C~80°C) с сертификацией на 120 часов теплового удара.
✅ Промышленная прочность: упрочненная поверхность 3H выдерживает царапины + устойчивость к случайной вибрации (0,015G²/Гц, 5-500 Гц).
✅ Оптимизированное энергопотребление: всего 1,5 Вт потребления подсветки + управление диммированием PWM (1-50 кГц).
✅ Высокая визуальная четкость: коэффициент контрастности 1200:1 + цветовая гамма 60% NTSC.
Бесшовная интеграция касания
Обновите свое решение с помощью нашей настройки проекционно-емкостного (PCAP) сенсорного экрана:
Варианты стекла: Gorilla Glass®/Закаленное стекло/PMMA с покрытиями AG/AR/AF.
Гибкость сенсора: Стекло/Пленка/Пленка+Пленка + пользовательские формы FPC.
Совместимость контроллеров: EETI, ILITEK, Cypress, Goodix (интерфейсы I²C/USB/RS232).
Быстрое прототипирование: 4-недельный срок изготовления образцов для комбинаций дисплей+сенсорный экран.
Идеально подходит для: стерилизуемых медицинских интерфейсов, автомобильных приборных панелей, средств автоматизации производства.
Спецификация продукта
| Элемент | Спецификация | Единица измерения |
| Тип ЖК-дисплея | TFT | - |
| Цвет дисплея | 16,7 млн | - |
| Направление обзора | IPS, все углы обзора | O'Clock |
| Рабочая температура | -30~+80 | ℃ |
| Температура хранения | -30~+80 | ℃ |
| Размер модуля | См. чертеж | мм |
| Активная область (Ш × В) | 115,20X86,40 | мм |
| Количество точек | 640 x 480 | точек |
| Контроллер LCM | JD9168S | - |
| Напряжение питания | 3,3 | В |
| Подсветка | 3S7P-светодиоды (белые) | шт. |
| Интерфейс | RGB-интерфейс | - |
Внешние размеры
![]()
Абсолютные максимальные значения
| Элемент | Символ | Мин. | Макс. | Единица измерения |
| Напряжение питания | VCC | -0,3 | 3,3 | В |
| Напряжение питания подсветки | VLED | -0,3 | 6,0 | В |
| Рабочая температура | Top | -30 | 80 | ℃ |
| Температура хранения | Tst | -30 | 80 | ℃ |
Характеристики подсветки
| Элемент | Символ | Типичное значение | |
| Напряжение питания | VLED | 5 В | |
| Ток питания | IL | 300 - мА | |
| Потребляемая мощность | PL | 1,5 - Вт | |
| Частота управления PWM | FPDIM | 50 кГц | |
| Включение-выключение подсветки | High |
VEN |
1,4 ВLED В |
| Low | 0 - 0,4 В | ||
| Уровень управления PWM | High |
VPDIM |
1,5 В |
| Low | 0 - 0,4 В | ||
| Равномерность | ΔBp | 80% | |
| Срок службы | время | 40 тыс. часов | |
Определение контактов интерфейса
| Номер контакта | Символ | В/В | Определение |
| 1 | U/D | I | Направление сканирования вверх/вниз на модуле панели. |
| 2 | NC | - | Нет подключения. |
| 3 | HSYNC | I | Вход горизонтальной синхронизации в RGB-интерфейсе. |
| 4-6 | VLED | P | Питание для драйвера светодиодов. |
| 7 | VCC | P | Питание для TFT. |
| 8 | VSYNC | I | Вход вертикальной синхронизации в RGB-интерфейсе. |
| 9 | DE | I | Вход разрешения данных в RGB-интерфейсе. |
| 10 | XL | I | Нет подключения. |
| 11 | YU | I | Нет подключения. |
| 12 | ADJ | I | Входной контакт сигнала PWM. |
| 13-15 | B5-B3 | I | Синяя шина данных. |
| 16 | VSS | P | Земля. |
| 17-19 | B2-B0 | I | Синяя шина данных. |
| 20 | VSS | P | Земля. |
| 21-23 | G5-G3 | I | Зеленая шина данных. |
| 24 | VSS | P | Земля. |
| 25-27 | G2-G0 | I | Зеленая шина данных. |
| 28 | VSS | P | Земля. |
| 29-31 | R5-R3 | I | Красная шина данных. |
| 32 | VSS | P | Земля. |
| 33-35 | R2-R0 | I | Красная шина данных. |
| 36 | XR | I | Нет подключения. |
| 37 | YD | I | Нет подключения. |
| 38 | DCLK | I | Вход тактового сигнала пикселя в RGB-интерфейсе. |
| 39 | VSS | P | Земля. |
| 40 | L/R | I | Направление сканирования влево/вправо на модуле панели. |

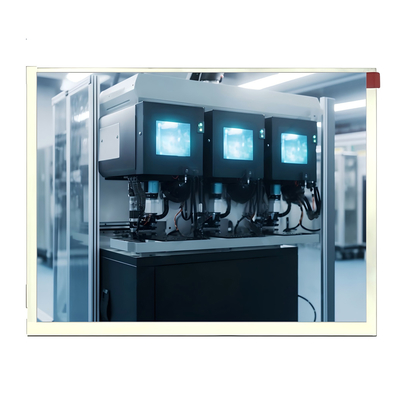

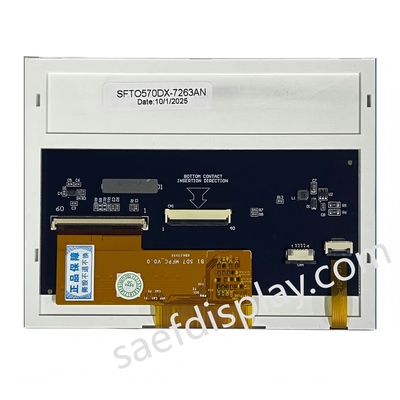

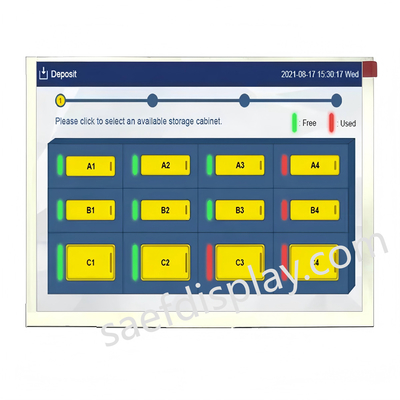

Изображение продукта
![]()
![]()
