Подробная информация о продукте:
|
| Продукт: | 2,8 дюйма TFT LCD | Резолюция: | 480 x 640 пикселей |
|---|---|---|---|
| Цвет: | 262K | Тип отображения: | IPS TFT LCD |
| Интерфейс: | RGB | угол обзора: | 80°/80°/80°/80° (L/R/U/D) |
| Управляющий модуль: | ST7701S | Соединение: | Тип соединителя |
| Светимость поверхности: | 1000 cd/m2 (ниты) | Заявления: | Промышленный, медицинский, автомобильный |
| Продолжительность жизни светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 2,8 модуль дюйма TFT LCD,Модуль высокой яркости TFT LCD |
||
О данном пункте SFTO280PY-7201AN
| Категория спецификаций | Подробная информация |
|---|---|
| Яркость | 1000 нит (cd/m2) 60% ярче стандартных промышленных дисплеев |
| Размер экрана | 2.8 дюймов (по диагонали), площадь отображения 43,2x57,6 мм |
| Резолюция | 480RGB ((H) × 640 ((V) пикселей Идеально подходит для детальной графики и текста |
| Интерфейс | RGB интерфейс с управлением SPI (прицепы 27-29), совместимый с основным MCU |
| Угол обзора | 80°/80°/80°/80° (L/R/U/D) ️ Полная ясность из любой ориентации |
| Соотношение контраста | 12001 |
| Подсветка | Тип бокового светодиода (6 светодиодов), 11,2-13,6 В, срок службы 40 000 часов |
| Температурный диапазон | Работа: -20°C до 70°C; Хранение: -30°C до 80°C |
| Размеры | 46.2x65.2x2.3мм (±0.2мм) ️ Маленькая конструкция для компактных установок |
Высокая яркость 1000nits 2,8-дюймовый TFT LCD дисплей является идеальным решением для профессионалов, ищущих мощный, универсальный и высокопроизводительный дисплей.Поднимите ваши устройства с непревзойденной яркостью и ясностью, и удовлетворяют различным приложениям от промышленности до потребительской электроники.
Для получения дополнительной информации, образцов или для обсуждения ваших конкретных потребностей, пожалуйста, свяжитесь с нами.
Внешние измерения
![]()
Определение пин интерфейса
| Пин No. | Символ | Функция |
| 1 | LEDA | Светодиодный задний свет ((Катодный) |
| 2 | LEDK | Светодиодный задний свет ((Катодный) |
| 3 | ГНД | Земля |
| 4 | VDD | Силовое питание: 2,8 - 3,3 В |
| 5 | ГНД | Земля |
| 6 | Перезагрузка | Перезагрузить вход. |
| 7 | ГНД | Земля |
| 8 ~ 25 | DB17 ~ DB0 | Ввод данных RGB синий |
| 26 | ГНД | Земля |
| 27 | SDA | Часы интерфейсов SPI |
| 28 | SCL | Часы интерфейсов SPI |
| 29 | CS | Чип выбирает входный пин |
| 30 | HSYNC | Сигнал линейной синхронизации для работы интерфейса RGB |
| 31 | HSYNC | Сигнал синхронизации кадров для работы интерфейса RGB |
| 32 | PCLK | Сигнал точечного часа для работы интерфейса RGB |
| 33 | DE | Сигнал включения данных для работы интерфейса RGB |
| 34 | ГНД | Земля |
Электрические характеристики
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Аналоговое напряжение питания | VDD | 2.4 | 2.8 | 3.3 | V |
| Цифровое напряжение питания | VDDI | - | - | - | |
| Входной сигнал напряжение | ВИЧ | 0.7VDDI | - | VDDI | V |
| VIL | ГНД | - | 0.3VDDI | V |
Устройство для подсветки (GND=0V)
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Электрический ток | IL | - | 45 | 60 | mA |
| Напряжение светодиода | VL | - | 11.2 | 13.6 | V |
| Время эксплуатации светодиода | Ч. | 40000 | - | - | Час |
Оптические спецификации
| Положение | Символ | Состояние | Минуты | Тип | Макс | Единица | |
| Белая светимость (Центр) | Лв. |
Θ=0 Нормально Просмотр Угол IBL=80mA |
1000 | 1100 | - Я... | cd/m2 | |
| Время ответа | Tr+Tf | - Я... | 35 | 40 | мс | ||
| Соотношение контраста | КР | 900 | 1200 | - Я... | - Я... | ||
|
Цвет Хроматичность (CIE1931) |
белый |
Wx | 0.278 | 0.308 | 0.338 | ||
| Уай | 0.309 | 0.339 | 0.369 | ||||
|
Угол обзора |
- Что? |
ТЛ |
CR≥10 |
- Я... | 80 | - Я... | |
| ΘR | - Я... | 80 | - Я... | ||||
|
Вер |
ТУ | - Я... | 80 | - Я... | |||
| ΘD | - Я... | 80 | - Я... | ||||
| Однородность яркости | Среднее | Θ=0 | 80 | 90 | - Я... | % | |
| Цветовая гамма | NTSC | Θ=0 | 65 | 70 | - Я... | % | |

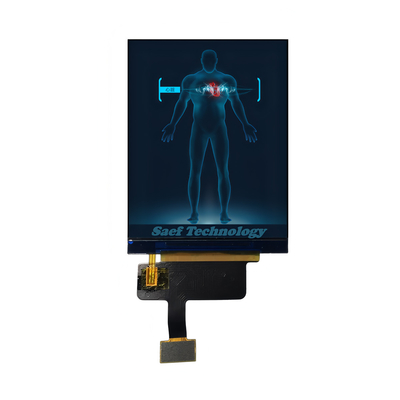

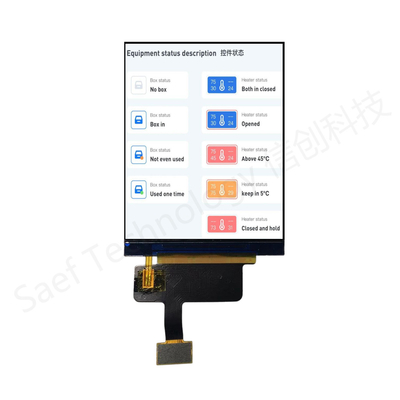

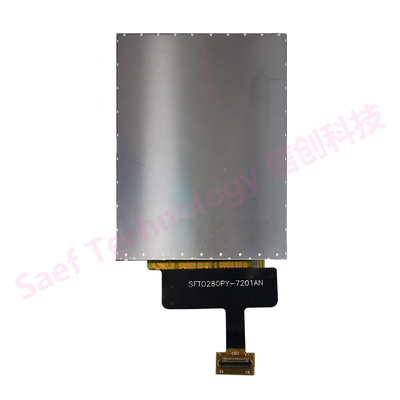

Изображение продукта
![]()
![]()
![]()
