Подробная информация о продукте:
|
| Продукт: | 10,4 дисплей дюйма TFT LCD | Резолюция: | точки 1024*600 |
|---|---|---|---|
| интерфейс: | ЛВДС | Поверхностная яркость: | 800 cd/m2 ((nits) |
| Направление просмотра: | IPS, все углы обзора | Операционная температура: | от -20°C до +70°C |
| Температура хранения.: | -30°C к +80°C | Соединение: | ZIF FPC |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Интерфейс LVDS высокая яркость TFT,Дисплей с ЖК-дисплеем TFT 800 нит,10 |
||
О данном предмете: SFTO1040YX-7241AN
Опыт потрясающий визуальные сВысокая яркость 10,4-дюймовый IPS TFT LCD дисплей, предназначенный для обеспечения исключительных характеристик в различных приложениях.800 нит, этот ЖК-дисплей обеспечивает четкое и яркое изображение, что делает его подходящим как для внутренней, так и для наружной среды.
Яркость:с номиналом яркости:800 нитВ условиях яркой освещенности этот дисплей отличается отличной видимостью без ущерба для качества изображения.
Высококачественная IPS технология:Технология In-Plane Switching (IPS) обеспечивает широкие углы обзора и точное цветовое воспроизведение, обеспечивая последовательный и яркий визуальный опыт под любым углом.
Решение:Дисплей имеет разрешение1024x768 пикселей, обеспечивающие четкие и детальные изображения, идеально подходят для промышленных применений, медицинских изделий и интерактивных киосков.
Интерфейс LVDS:ОснащенныеИнтерфейс дифференциальной сигнализации низкого напряжения (LVDS), этот дисплей обеспечивает быструю и эффективную передачу данных, что облегчает интеграцию с различными устройствами и системами.
В10.4-дюймовый IPS TFT LCD дисплейидеально подходит для различных применений, включая:
Сочетая высокую яркость, отличную точность цветов и универсальные возможности подключения,Высокая яркость 10,4-дюймовый IPS TFT LCD дисплейидеально подходит для профессионалов, которые ищут надежные и высококачественные дисплеи для своих проектов.Этот дисплей предлагает производительность, которая вам нужна..
Обновите свои решения для отображения сегодня с высокой яркостью 10,4-дюймового IPS TFT LCD дисплея и наслаждайтесь повышенной видимостью и ясностью во всех ваших визуальных приложениях!
Спецификация продукта
| Положение | Спецификация |
| Размер панели | 10.4 |
| Количество пикселей | 1024×RGB (3) × 768 |
| Активная зона | 211.2 ((H) x 158.48 ((V)(мм) |
| Пиксельный диапазон | 0.20625 ((H) × 0.20625 ((V) x RGB (мм) |
| Размер контуры | 225.8 ((W) × 174.3 ((H) × 5.6 ((D)(мм) |
| Количество цветов | 16.7M |
| Режим отображения | Режим передачи, обычно черный |
| Направление просмотра | Полный просмотр |
| Формат отображения | Вертикальная полоса RGB |
| Обработка поверхности | Антиотражатель |
| Интерфейс | ЛВДС |
| Подсветка | Белый светодиод |
| Операционная температура | -20 ~ +70°C |
| Температура хранения | -30 ~ 80°C |
Внешнее измерение
Максимальный абсолютный рейтинг
| Положение | Символ | Минуточку. | Макс. Макс. | Единица |
| Цифровое напряжение питания | VDD | -Нет.3 | 5.0 | V |
| Заднего освещения | V | -Нет.3 | 28 | V |
Условия работы ЖК
| Параметр | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Напряжение цифрового источника питания | VDD | 2.8 | 3.3 | 3.6 | V |
| Ток питания | IDD | - Я... | 0.3 | - Я... | А. |
| VDD | ПДД | 1.0 | W | ||
| Входящий ток | IRUSH | 2.0 | А. | ||
| Заднего света Поу | V | 8.2 | 9.6 | 10.5 | V |
Определение пин интерфейса
| Нет, нет, нет. | Символ | Функция |
| 1 | NC | Никакой связи. |
| 2 | ГНД | Земля |
| 3 | RIN3+ | Сигнал LVDS ((+) - канал 3 |
| 4 | RIN3- | Сигнал LVDS ((-) - канал 3 |
| 5 | ГНД | Земля |
| 6 | RXCLK+ | Сигнал LVDS (часовой сигнал)) |
| 7 | РХСЛК. | Сигнал LVDS clock ((-) |
| 8 | ГНД | Земля |
| 9 | RIN2+ | Сигнал LVDS ((+) - канал 2 |
| 10 | RIN2- | Сигнал LVDS ((-) - канал 2 |
| 11 | ГНД | Земля |
| 12 | RIN1+ | Сигнал LVDS ((+) - канал 1 |
| 13 | RIN1- | Сигнал LVDS ((-) - канал 1 |
| 14 | ГНД | Земля |
| 15 | RIN0+ | Сигнал LVDS ((+) - канал 0 |
| 16 | RIN0- | Сигнал LVDS ((-) - канал 0 |
| 17 | ГНД | Земля |
| 18 | NC | Никакой связи. |
| 19 | ГНД | Земля |
| 20 | SEL6/8 | SELB= ¥0 ¥ 8 бит SELB= ¥1 ¥ 6 бит |
| 21 | NC | Никакой связи. |
| 22 | NC | Никакой связи. |
| 23 | NC | Никакой связи. |
| 24 | ОТВЕРНО | Функция обратной панели |
| 25 | ГНД | Земля |
| 26 | ГНД | Земля |
| 27 | ГНД | Земля |
| 28 | ВКК | напряжение для цифровой схемы 3,3 В |
| 29 | ВКК | напряжение для цифровой схемы 3,3 В |
| 30 | ВКК | напряжение для цифровой схемы 3,3 В |
Оптические характеристики
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | |
| Соотношение контраста | КР | - | 700 | - | ||
|
Светоспособность (в центре) |
Л |
750 |
800 |
- |
cd/m2 |
|
| Толерантность к свету | LU | 70 | 75 | % | ||
| Время ответа | Восхождение + Падение | - | 30 | 35 | мс | |
|
Угол обзора К=соотношение контрастности>10 |
Горизонтальные |
θx+ | 80 | 85 | - |
степень |
| θx - | 80 | 85 | - | |||
|
Вертикальная |
θy+ | 80 | 85 | - | ||
| Тхy- | 80 | 85 | - | |||
|
Цветовая хроматичность (CIE1931) |
Красный |
x |
Тип - 0.05 |
0.617 |
Тип + 0.05 |
|
| y | 0.327 | |||||
|
Зеленый |
x | 0.332 | ||||
| y | 0.600 | |||||
|
Синий |
x | 0.146 | ||||
| y | 0.056 | |||||
|
Белый |
x | 0.299 | ||||
| y | 0.351 | |||||
| Цветовая гамма (соотношение NTSC) |
70 |
% |
||||
Характеристики подсветки
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание |
| Электрический ток | ILED | 120 | mA | Общий светодиод | ||
| Напряжение вперед | VF | 30.6 | V | IF=120mA | ||
| Обратный ток | IR | 50 | μA | VR=3,3 В, 1 светодиод | ||
| Рассеивание энергии | Pd | 3960 | мВт | Общий светодиод | ||
| Пиковый переходный ток | IFP | 30 | mA | 1LED | ||
| Обратное напряжение | VR | 3.3 | V | 1LED | ||

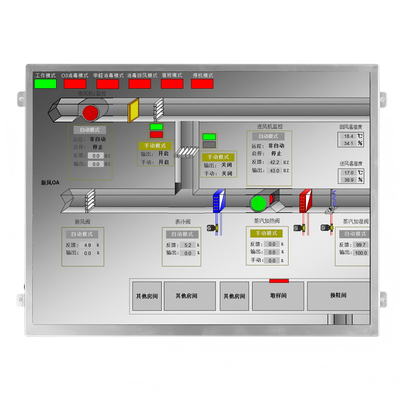

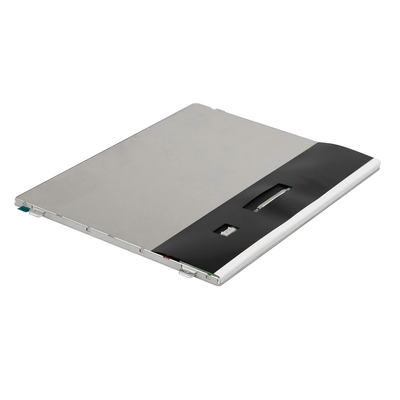

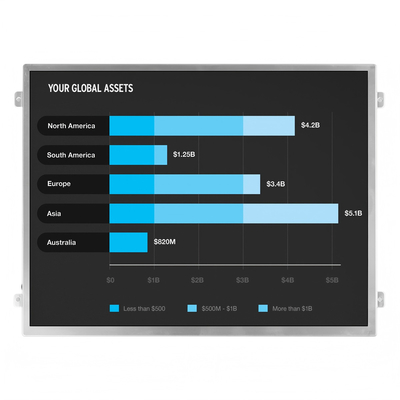

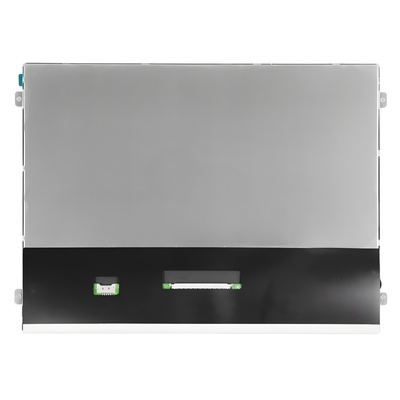

Изображение продукта
