Подробная информация о продукте:
|
| Продукт: | 7.6 дюймовый квадратный LCD дисплей | Резолюция: | 800*800 точек |
|---|---|---|---|
| интерфейс: | MIPI | Поверхностная яркость: | 1000 cd/m2 ((nits) |
| Направление просмотра: | IPS, все углы обзора | Регулятор LCD: | ILI9881C |
| Операционная температура: | от -20°C до +70°C | Температура хранения.: | от -25°С до +75°С |
| Яркость: | 1000 nits | Соединение: | ZIF FPC |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 800x800 точек TFT LCD дисплей,7.6-дюймовый TFT LCD дисплей,1000 нит Высокая яркость ЖК-панели |
||
О данном предмете: SFTO760GX-7109AN
Откройте для себя новейшие технологииВысокая яркость 7,6-дюймовый IPS квадратный TFT LCD дисплейЭтот дисплей предлагает высокое разрешение.800х800 точекКонфигурация, обеспечивающая яркий и четкий визуальный эффект для различных приложений.
Этот высокопроизводительный TFT LCD дисплей идеально подходит для широкого спектра приложений, включая:
Благодаря своему надежному дизайну и мощным функциям высокояркостный 7,6-дюймовый IPS Square TFT LCD дисплей разработан для удовлетворения требований различных отраслей,обеспечение надежности и производительности.
Повысите свои проекты с помощьюВысокая яркость 1000 нит 7,6-дюймовый IPS квадратный TFT LCD дисплейи испытать беспрецедентное визуальное качество сегодня!
Спецификация продукта
| Положение | Спецификация | Единица |
| Размер ЖК | 7.6 | дюйм |
| Режим отображения | Обычно черный. | - Я... |
| Резолюция | 800 ((RGB) x 800 | Пиксели |
| Пиксельный пич | 36.5 ((H) х 109.5 ((V) | мм |
| Устройство пикселей | Вертикальная полоса RGB | |
| Направление обзора | Свободный |
- |
| Размер контура модуля | 142.56 (H) *148.24 (V) *5.1 ((D) | мм |
| ЖК-дисплей AA | 135.36 (H) * 135.36 (V) | мм |
| Цвета | 16.7M |
- |
| Интерфейс | MIPI |
- |
| Операционная температура | -20°C ~ +70°C |
- |
| Температура хранения | -30°C ~ +80°C |
- |
Очертание контуры
Максимальный абсолютный рейтинг
| Параметр | Символ | Минуты | Макс | Единица |
| Напряжение питания | VCI ~ GND | -Нет.3 | +6.5 | V |
| напряжение питания 2 | IOVCC ~ GND | -Нет.3 | +3.3 | V |
| Диапазон логического входного напряжения | ViN | -Нет.3 | IOVCC+0.3 | V |
| Диапазон логического выходного напряжения | Во | -Нет.3 | IOVCC+0.3 | V |
| Рабочая температура | Топр | - 20 | +70 | °C |
| Температура хранения | Tstg | - 25 | +75 | °C |
Характеристики постоянного тока
| Параметр | Символ | Минуты | Тип | Макс | Единица |
| Напряжение питания для аналоговых схем | VCl | 2.5 | 3.3 | 3.6 | V |
| Напряжение питания для логической цепи | ОВВСК | 1.65 | 1.8 | 3.3 | V |
| Входное напряжение "H'leve" | VH | 0.7*IOVCC | ОВВСК | V | |
| Входное напряжение "L'leve" | VL | ГНД | 0.3*IOVCC | V | |
| Выходное напряжение "H" уровень | Ну и что? | 0.8*IOVCCl | ОВВСК | V | |
| Выходное напряжение "L'leve" | Vol | ГНД | 0.2*IOVCC | V |
Определение пин интерфейса
| Пин Нет, нет, нет. | Символ | Описание |
| 1 | LEDA | Анод светодиодного подсветки |
| 2 | LEDK | Катод светодиодного подсветки. |
| 3 | LEDK | Катод светодиодного подсветки |
| 4 | VCl | Электрическое питание для аналоговой мощности |
| 5 | ОВВСК | Электрическое питание для логической питания и схемы В/В |
| 6 | Перезагрузка | Сигнал перезагрузки (слабо активный) |
| 7 | ТЭ | Выходный эффект разрыва |
| 8 | PWM | Выход частоты PWM для управления ЖК-диспетчером. |
| 9 | ГНД | Силовое заземление |
| 10 | MIPI_DP0 | МИПИ-DSI полоса данных 0 позитивный входный пин |
| 11 | MIPI_DNO | МИПИ-DSI полоса данных 0 отрицательный входный пин |
| 12 | ГНД | Силовое заземление |
| 13 | MIPI_DP1 | МИПИ-DSI-поток данных 1 с позитивным входным пином |
| 14 | MIPI_DN1 | Пин ввода данных MIPI-DSI 1 отрицательный |
| 15 | ГНД | Силовое заземление |
| 16 | MIPI_CLKP | MIPl-DSI трасса данных позитивный входный пин. |
| 17 | MIPI_CLKN | Пин отрицательного ввода данных MIPI-DSI |
| 18 | ГНД | Силовое заземление |
| 19 | MIPI_DP2 | МИПИ-ДСИ линия данных 2 позитивный входный пин |
| 20 | MIPI_DN2 | Пин отрицательного ввода данных MIPI-DSI 2 |
| 21 | ГНД | Силовая угроза |
| 22 | MIPI_DP3 | МИПИ-DSI 3-я полоса данных с двумя позитивными входными точками |
| 23 | MIPI_DN3 | Пин ввода данных MIPI-DSI 3-й полосы отрицательный |
| 24 | ГНД | Силовое заземление |
| 25 | TP_INT | Пин INT для CTP ((NC) |
| 26 | TP SDA | Пин SDA для CTP ((NC) |
| 27 | TP_SCL | Пин SCL для CTP ((NC) |
| 28 | TP_RESET | Переключатель для TP ((NC)) |
| 29 | TP_VCl | Пин VCl для CTP ((NC) |
| 30 | TP_IOVCC | IOVCCpin для CTP ((NC) |
Оптические характеристики
| Положение | Символ | Условие N | Минуты | Тип | Макс | Единица | |
|
Трансмиссивность (без поляризатора) |
T% |
θ=0° Ta=25°C |
4.7 | 5.5 | % | ||
| Соотношение контраста | КР | 1000 | 1200 | ||||
| Время ответа | Тоны + Тоф | 30 | 35 | МР | |||
| Светимость поверхности | LV | 850 | 1000 | cd/m2 | |||
| Цветовая гамма | θ=0° | 65 | 70 | % | |||
|
Диапазон угла обзора |
Или Вы |
Окс+ |
Центр CR>10 |
85 | дег | ||
| Бык... | 85 | дег | |||||
| Oy+ | 85 | дег | |||||
| Оу. | 85 | дег | |||||

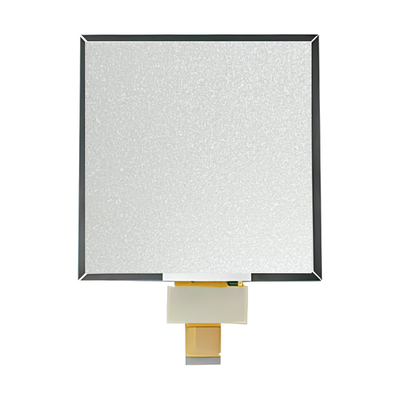

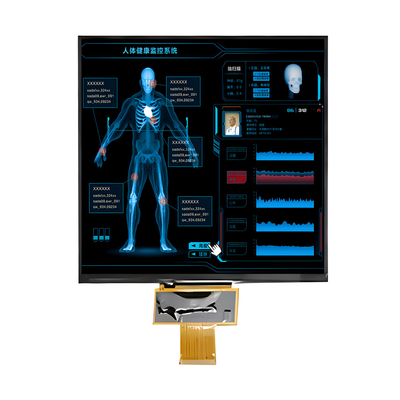

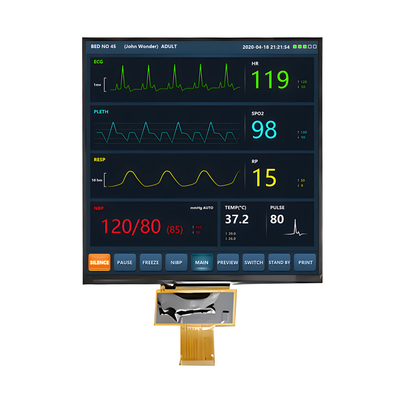

Изображение продукта
