Подробная информация о продукте:
|
| Продукт: | 7-дюймовый TFT LCD дисплей | Резолюция: | 1024 x RGB x 600 |
|---|---|---|---|
| интерфейс: | RGB | интерфейс с сенсорным экраном: | I2C |
| Поверхностная яркость: | 1000 cd/m2 ((nits) | Операционная температура.: | -30°C до +75°C |
| Температура хранения.: | -30°C до +80°C | Пин-номер: | 50 штифтов |
| Направление просмотра: | IPS, все углы обзора | Активная зона: | 154.21 ((H) x85.92 ((V) (мм) |
| сенсорный экран: | CTP Факультативно | Обработка поверхности: | Твердое покрытие ((3H) |
| Отображение цветов: | 16,7 m | Соединение: | ZIF |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 7-дюймовый высокояркий TFT,1024*600 TFT ЖК-дисплей,1000-нитовый TFT LCD дисплей |
||
О данном товаре SFTO700XC-7026ACT2, высокая яркость 1000 нит 7-дюймовый IPS TFT LCD дисплей
Улучшите свои проекты с помощью нашего 7-дюймового высокояркостного IPS TFT LCD дисплея, предлагающего яркое разрешение 1024 x 600 точек.Этот дисплей предназначен для передачи кристально чистых изображений и ярких цветов, что делает его идеальным для различных применений, таких как промышленные машины, портативные устройства, наружные дисплеи и многое другое.
Ключевые особенности:
Почему вы выбрали наш 7-дюймовый IPS TFT LCD дисплей?
Этот дисплей спроектирован для долговечности и производительности, обеспечивая долговечное использование в сложных условиях.превосходная яркость и качество делают наш дисплей идеальным выбором.
Спецификации:
Улучшите функциональность и эстетику вашего продукта на нашем 7-дюймовом высокояркостном IPS TFT LCD дисплее.Закажите сейчас и сделайте первый шаг к созданию исключительных визуальных эффектов в вашем следующем проекте!
Спецификация продукта
| Особенность | Спецификации |
| Тип ЖК | 70,0 дюйма |
| Резолюция (H*V) | 1024 ((RGB) ×600 |
| Тип технологии | a-Si TFT |
| Конфигурация пикселей | Вертикальная полоса RGB |
| Режим отображения | Обычно черный. |
| Обработка поверхности | Облепитель |
| Направление просмотра | Все |
| Направление инверсии серой шкалы | Нет, нет. |
| ДиаграммаРазмеры (W x H x T) ( мм) | 218.42*146.9*9.55 |
| Активная площадь ((мм) | 154.21*85.92 |
| С/без сенсорного экрана | С CTP |
| Тип соединителя совпадения | 50PIN 0,5PITCH |
| Тип заднего освещения | Светодиодные |
| Интерфейс | RGB |
| Количество цветов | 16.7M |
| Управляющий модуль | HX8282A11 HX8696A01 |
| IC CTP | GT911 |
| Структура CTP | G+G |
| Интерфейс CTP | I2C |
Внешние размеры ЖК-дисплея
Внешние измерения CTP
Определение пин интерфейса
| Нет, нет, нет. | ПИН-код | Описание |
| 1 | Светодиод-А1 | Напряжение питания для светодиодного фонового освещения |
| 2 | Светодиод-А2 | Напряжение питания для светодиодного фонового освещения |
| 3 | LED-K1 | Напряжение питания для светодиодного фонового освещения |
| 4 | LED-K1 | Напряжение питания для светодиодного фонового освещения |
| 5 | ГНД | Силовое заземление |
| 6 | VCOM | Напряжение VCOM |
| 7 | DVDD | Сила для цифровой схемы |
| 8 | МОД | Управление режимом DE или HV.H:DE mode.L:HSD/VSD |
| 9 | DE | Включить данные |
| 10 | VS | Ввод сигнала Vsync |
| 11 | HS | Ввод сигнала Hsync |
| 12 | B7 | Синий сигнал передачи данных (MSB) |
| 13 | В6 | Синий сигнал данных |
| 14 | В5 | Синий сигнал данных |
| 15 | В4 | Синий сигнал данных |
| 16 | В3 | Синий сигнал данных |
| 17 | В2 | Синий сигнал данных |
| 18 | В1 | Синий сигнал данных |
| 19 | B0 | Синий сигнал передачи данных (LSB) |
| 20 | G7 | ЗЕЛЕНЫЙ Сигнал данных ((MSB) |
| 21 | G6 | Сигнал данных "ЗЕЛЕНЫЙ" |
| 22 | G5 | Сигнал данных "ЗЕЛЕНЫЙ" |
| 23 | G4 | Сигнал данных "ЗЕЛЕНЫЙ" |
| 24 | G3 | Сигнал данных "ЗЕЛЕНЫЙ" |
| 25 | G2 | Сигнал данных "ЗЕЛЕНЫЙ" |
| 26 | G1 | Сигнал данных "ЗЕЛЕНЫЙ" |
| 27 | G0 | ЗЕЛЕНЫЙ Сигнал данных ((LSB) |
| 28 | R7 | Красный сигнал данных (MSB) |
| 29 | R6 | Красный сигнал данных |
| 30 | R5 | Красный сигнал данных |
| 31 | R4 | Красный сигнал данных |
| 32 | R3 | Красный сигнал данных |
| 33 | R2 | Красный сигнал данных |
| 34 | R1 | Красный сигнал данных |
| 35 | R0 | Красный сигнальный сигнал (LSB) |
| 36 | ГНД | Силовое заземление |
| 37 | DCLK | ПОТНЫЙ ЧАСТЬ |
| 38 | ГНД | Силовое заземление |
| 39 | L/R | Выберите левое или правое направление сканирования. |
| 40 | У/Д | Выберите направление сканирования вверх или вниз. |
| 41 | ВГГ | Врата на напряжение |
| 42 | VGL | Врата от напряжения |
| 43 | AVDD | Силовое напряжение для аналоговой схемы. |
| 44 | Перезагрузка | Глобальный резетовый пин |
| 45 | NC | Никакой связи. |
| 46 | VCOM | Напряжение VCOM |
|
47 |
DITHB |
Функция дифференциации.H:6 бит разрешение ((последние 2 бит входных данных) Укороченное) L:8 бит разрешение (по умолчанию) |
| 48 | ГНД | Силовое заземление |
| 49 | NC | Никакой связи. |
| 50 | NC | Никакой связи. |
Электрические характеристики
| Положение | Символ | Минуты | Тип | Макс | Единица |
Испытание состояние |
|
Напряжение питания |
DVDD | 3.0 | 3.3 | 3.6 | V | - |
| AVDD | 9.4 | 9.6 | 9.8 | V | ||
| ВГГ | 17 | 18 | 18.5 | V | ||
| VGL | -7 | -6 | - Пять.5 | V | ||
| Напряжение входного сигнала | VCOM | 3.1 | 3.3 | 3.5 | V | |
| Входное логическое высокое напряжение | ВИЧ | 0.7DVD D | - | DVDD | V | |
| Логика ввода низкое напряжение | VIL | 0 | 0.3DVDD | V | ||
|
Текущий для драйвера |
IGH | - | 0.2 | 1 | mA | VGH= 16,0В |
| IGL | - | 0.2 | 1 | mA | VGL=7,0V | |
| IDVDD | - | 4.0 | 1 | mA | DVDD=3,3В | |
| IAVDD | - | 20 | 50 | mA | AVDD=10,4В |
Спецификация подсветка
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Впередний ток | Если | - Я... | 320 | - | mA |
| Напряжение вперед | VF | 16.8 | 19.2 | 21 | V |
| Время жизни | 40000 | 50000 | H |
Оптические характеристики
| Положение | Символ | Состояние | Минуты | Тип | Макс | Единица |
|
С точки зрения |
θT |
CR≥10 |
- | 80 | - |
Степень |
| θ B | - | 80 | - | |||
| θ L | - | 80 | - | |||
| θ R | - | 80 | - | |||
| Соотношение контраста | КР | θ=0° | 700 | 800 |
- |
- |
| Время ответа | В тоннах | 25°C |
- |
30 | 40 |
мс |
| ТОФФ | ||||||
| Однородность | У |
- |
70 | 80 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Просветительность | Л |
- |
1000 |
- |
cd/m2 |

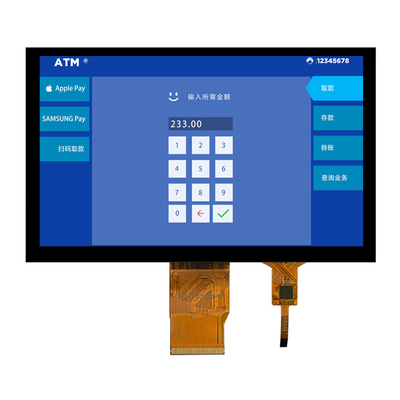

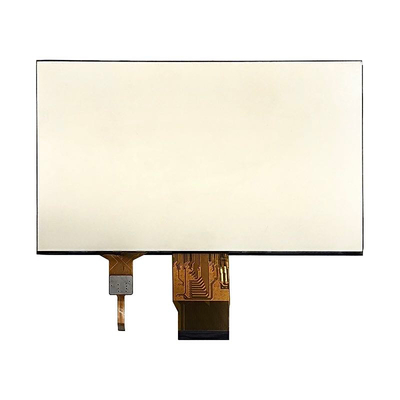

Изображение продукта
