Подробная информация о продукте:
|
| Ключевые слова: | 6.86 дюймовый бар TFT | Резолюция: | 1280x480 |
|---|---|---|---|
| интерфейс: | MIPI | Управляющий модуль: | FL7707 |
| Поверхностная яркость: | 800 cd/m2 | сенсорный экран: | емкостный сенсорный экран |
| Направление просмотра: | IPS, все углы зрения | Срок службы светодиодов: | 40,000 часов |
| Сертификация: | ISO9001:2015 / ISO14000:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1280*480 точек TFT LCD дисплей,Дисплей с высокой яркостью 800 нит,6.86 дюймовый TFT LCD дисплей |
||
Загрузка листа данных
FL7707N_DS_V0.2_20230324_Заказчик.pdf
Что касается этого предметаSFTO686XC-7108BCT
Этот 6,86-дюймовый IPS TFT LCD дисплей от Saef Technology Ltd имеет высокое разрешение 1280x480, обеспечивая четкое и деликатное отображение изображения.Его высокая яркость 800 нит обеспечивает отличную видимость при различных условиях освещенияЭкран использует интерфейс MIPI, поддерживает быструю передачу данных и оснащен емкостным сенсорным экраном (CTP).обеспечивает чувствительную сенсорную реакцию и функцию многоприкосновения.
Ключевые особенности:
Технические характеристики:
Сценарии применения:
Услуги на заказ:
Этот высокий яркость 800 нит 6,86-дюймовый IPS TFT LCD дисплейявляется идеальным выбором для различных приложений из-за его превосходных производительности дисплея и гибких вариантов интерфейса.
Особенности
| Положение | Содержание | Единица |
| Тип ЖК | ТФТ | - |
| Отображение цвета | 16M | |
| Направление просмотра | Все | Часы |
| Рабочая температура | -20 ~ +70 | °C |
| Температура хранения | -30 ~ +80 | °C |
| Размер модуля | 66.6*181.0*6.9 | мм |
| Активная зона ((W×H) | 60.19*160.51 | мм |
| Количество точек | 1280×RGB×480 | точки |
| Напряжение питания | 3.3 | V |
| Подсветка | 12 светодиодов (белый) | шт. |
| Яркость ((LCM) | 800 | cd/m2 |
| Передача данных | MIPI | - |
| Тип соединителя LCM |
AFC30-S40FCC-00 |
0.5PITCH 40pin |
| Управляющий модуль | FL7707 | |
| IC CTP | GT911 |
Механический чертеж
![]()
![]()
Описание пин
| Пин No. | Символ | Функция |
| 1 | ГНД | Земля |
| 2 | D0P | MIPI Ввод данных полосы 0 (положительный) |
| 3 | D0N | MIPI Ввод данных полосы 0 (отрицательный) |
| 4 | ГНД | Земля |
| 5 | D1P | Ввод MIPI Data lane1 (положительный) |
| 6 | D1N | Вход MIPI Data lane1 (отрицательный) |
| 7 | ГНД | Земля |
| 8 | CLKP | Ввод MIPI CLK (положительный) |
| 9 | CLKN | Ввод MIPI CLK (отрицательный) |
| 10 | ГНД | Земля |
| 11 | D2P | MIPI Ввод данных полосы 2 (положительный) |
| 12 | D2N | Вход MIPI Data lane2 (отрицательный) |
| 13 | ГНД | Земля |
| 14 | D3P | MIPI Ввод данных полосы 3 (положительный) |
| 15 | D3N | Вход MIPI Data lane3 (отрицательный) |
| 16-17 | ГНД | Земля |
| 18-19 | VCC-1V8 | IO Электроснабжение (от 1,65 В до 3,6 В) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | Глобальный сброс пина. активный низкий, чтобы войти в состояние сброса. предлагаю подключить с помощью RC сброса схемы для стабильности. обычно тянуть высоко. |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | ГНД | Земля |
| 28-29 | К | Заднесветка LED Ground |
| 30 | ГНД | Земля |
| 31 | VGL/NC | NC |
| 32-33 | ГНД | Земля |
| 34 | VGH/NC | NC |
| 35-36 | А. | Сила светодиодного подсветки |
| 38-39 | VDD-3V3 | Силовое питание (от 3,3 до 3,6 В) |
| 40 | VCOM/NC | NC |
Абсолютные максимальные рейтинги
| Параметр | Символ | Состояние | Минуты | Тип | Макс | Единица |
| Электрическое питание | VDD | Ta=25°C | - | 3.3 | - | V |
| Врата на напряжение питания | ВГГ | - | 15 | - | V | |
| Напряжение источника питания | VGL | - | - 11 | - | V |
Электрические характеристики ((Vss=0V,Ta=25°C)
| Параметр | Символ | Состояние | Минуты | Тип | Макс | Единица | |
| Электрическое питание | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| Электрическое питание | ОВВСК | Ta=25°C | - | 1.8 | - | V | |
| Входное напряжение | ¢H ¢ | ВИЧ | VIOVCC=1,8В | 0.8VIOVCC | - | VIOVCC | V |
| ¢L¢ | VIL | VIOVCC=1,8В | 0 | - | 0.2VIOVCC | V | |
Спецификация светодиодного подсветки ((VSS=0V,Ta=25°C)
| Положение | Символ | Состояние | Минуты | Тип | Макс | Единица | |
| Напряжение питания | - | - | - | 9.6 | - | V | |
| Ток подачи | Если | - | - | 240 | - | mA | |
| Поток вперед | Нормально | Ипн | Серия с 3 чипами x 4 | - | - | mA | |
| Облегчение | ИПД | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Часы | |

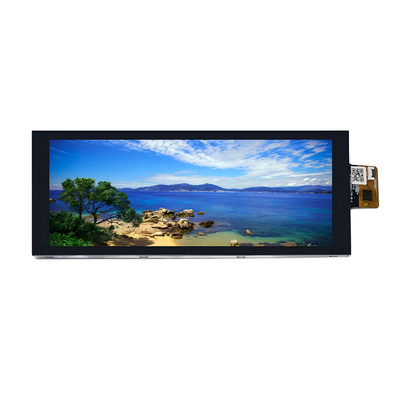

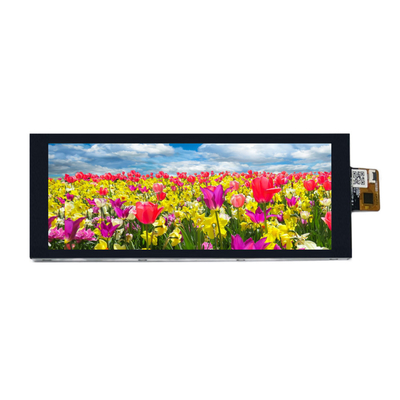

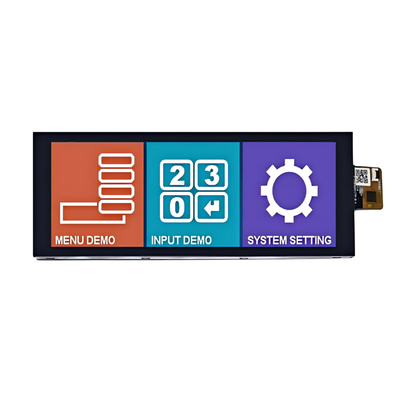

Изображение продукта
![]()
![]()
