Подробная информация о продукте:
|
| Ключевые слова: | TFT LCD дисплей 12,1 дюйма | Резолюция: | 1024*768 пикселей |
|---|---|---|---|
| Активная зона: | 245.76*184.32mm | ЖК-интерфейс: | ЛВДС |
| сенсорный экран: | Без прикосновения (PCAP необязательно) | Поверхностная яркость: | 1000 cd/m2 |
| Операционная температура.: | -20°C до +70°C | Температура хранения.: | -30°C до +80°C |
| Тип отображения: | IPS полный угол обзора | Соотношение контраста: | 1000 |
| Отображение цвета: | 16,7 m | Срок службы светодиодов: | 40,000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 12,1 дисплей дюйма TFT LCD,1024*768 TFT LCD дисплей |
||
Высокая яркость 1000 нит 12,1 дюйма IPS TFT LCD дисплей
Улучшите свой визуальный опыт с помощью нашего12.1 дюймовый высокояркий IPS TFT LCD дисплейРазработанный как для ясности, так и для производительности, этот дисплей предлагает замечательную яркость1000 нит, обеспечивая яркие изображения даже в ярких условиях.1024x768 пикселей, каждая деталь оживает, что делает его идеальным для различных применений, включая промышленное управление, медицинские устройства и наружные вывески.
Ключевые особенности:
Спецификации:
Улучшите свое оборудование с нашей высокой яркостью12.1 дюймовый IPS TFT LCD дисплейЕсли вы разрабатываете передовые диагностические инструменты или хотите улучшить дисплеи ваших продуктов,этот ЖК-экран удовлетворяет вашим потребностям в надежности и качестве.
Закажите сейчас же!Воплотите свои проекты в жизнь с кристально чистыми визуальными эффектами и яркими цветами уже сегодня!
Особенности
| ИТМ | Содержание | ЕДИНСТВО |
| Тип ЖК | TFT / Transmissive / Обычно черный | |
| Размер | 12.1 | Дюйм |
| Угол обзора | 85/85/85/85 | |
| Режим отображения | Номинально черный | |
| ЖК-дисплей (В × Ч) | 260.48 × 204 × 7.2 | мм |
| Активная площадь (W × H) | 245.76 × 184.32 | мм |
| Точечный диапазон (W × H) | 00,08 × 0.08 | мм |
| Количество точек (пикселей) | 1024 (RGB) × 768 | |
| Белая точка (x,y) (при свете C) | Х: 0.305, y: 0,347 (обычно) | |
| Время ответа | ≤ 35 | мс |
| Яркость ЖК | 1000 (типичный) | cd/m2 |
| Соотношение контраста | 10001 (тип.) | |
| Тип интерфейса | ЛВДС | |
| Глубина цвета | 256K / 16.7M | |
| Устройство пикселей | РГБ полоса | |
| Обработка поверхности | AG | |
| Операционная температура | -20 ~ 70 | °C |
| Температура хранения | -30 ~ 80 | °C |
Внешние измерения
Абсолютные максимальные рейтинги
| Параметр | СИМБОЛ | МИН | Максимум | ЕДИНСТВО |
| Напряжение питания | VDD | -Нет.3 | 3.8 | V |
| LED_VCCS | -Нет.3 | 25 | V | |
| Операционная температура | TOP | - 20 | 70 | °C |
| Температура хранения | TST | -30 | 80 | °C |
Спецификации подсветка
| ИТМ | СИМБОЛ | ЦЕНЫ | ЕДИНСТВО | Примечание | ||
| Минуты. | Тип. | Макс. | ||||
| Выходная мощность | Светодиод + | 23 | 24 | 25 | V | LED+ = 24V @8S4P |
| 35 | 36 | 37 | V | LED+ = 36V @11S4P | ||
| Выходной ток | ILED1-~LED4- | 44.55 | 45 | 45.45 | mA |
Общее 180mA (типовое) (45mA x 4-канал) |
Оптические характеристики
| ИТМ | SYM | Условия | МИН | Тип | Максимум | ЕДИНСТВО | |
|
Диапазон угла обзора |
θ |
️ = 90° | 85 | 89 | - | дег | |
| ️ = 270° | 85 | 89 | - | дег | |||
| 0° = 0° | 85 | 89 | - | дег | |||
| ️ = 180° | 85 | 89 | - | дег | |||
|
Цвет Хроматичность (CIE1931) |
Белый |
x |
X=0, Y=0 R=G=B=255 Серовая гамма |
-Нет.02 |
0.305 |
+0.02 |
- |
| y | 0.347 | ||||||
| Центральная передача | T% | 5.06 | 5.62 | - | % | ||
| Время ответа | Tr+Tf | - | 25 | 35 | мс | ||
| Соотношение контраста | КР | 700 | 1000 | - | - | ||
| Время ответа | Tr+Tf | x=0, Y =0 | - | 25 | 35 | мс | |
Определение пин интерфейса
| Нет, нет, нет. | СИМБОЛ | Описание |
| 1 | RX3+ | Дифференциальный ввод данных, CH3 (положительный) |
| 2 | RX3- | Дифференциальный ввод данных, CH3 (отрицательный) |
|
3 |
БИСТ |
Обычная работа/выбор шаблона BIST BIST=0: нормальная работа BIST=1: режим BIST |
|
4 |
SEL68 |
Управление функцией выбора LVDS 6/8 бит, SEL68=1: входные данные LVDS 6 бит SEL68=0: входные данные LVDS 8 бит |
| 5 | ГНД | Земля |
| 6 | RXC+ | Дифференциальный часовой вход (положительный) |
| 7 | RXC- | Дифференциальный часовой вход (отрицательный) |
| 8 | ГНД | Земля |
| 9 | RX2+ | Дифференциальный ввод данных, CH2 (положительный) |
| 10 | RX2- | Дифференциальный ввод данных, CH2 (отрицательный) |
| 11 | ГНД | Земля |
| 12 | RX1+ | Дифференциальный ввод данных, CH1 (положительный) |
| 13 | RX1- | Дифференциальный ввод данных, CH1 (отрицательный) |
| 14 | ГНД | Земля |
| 15 | RX0+ | Дифференциальный ввод данных, CH0 (положительный) |
| 16 | RX0- | Дифференциальный ввод данных, CH0 (отрицательный) |
|
17 |
reLR |
Левое или правое управление дисплеем LR=1: Левое-->Правое LR=0: справа--> слева |
|
18 |
reUD |
Управление дисплеем вверх или вниз LR=1: Вверх-->Вниз LR=0: Вниз--> Вверх |
| 19 | VDD | Силовое питание 3,3 В |
| 20 | VDD | Силовое питание 3,3 В |

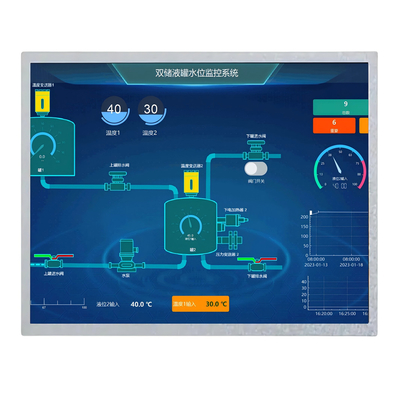

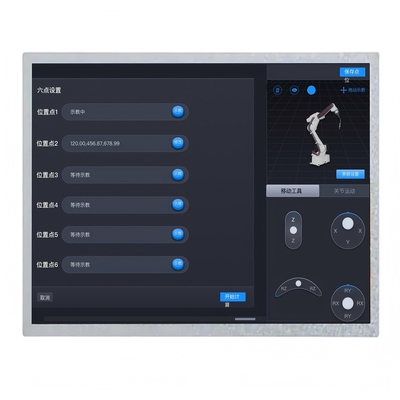

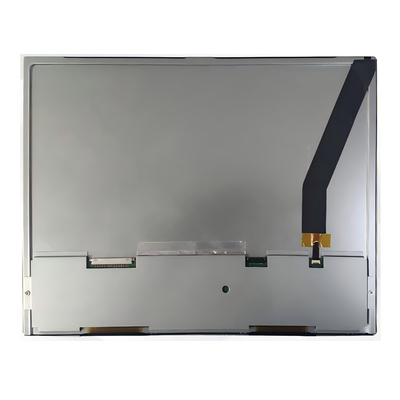

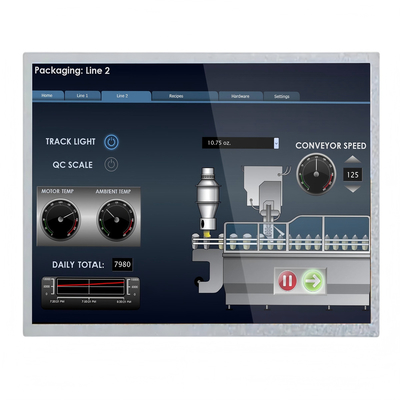

Изображение продукта
