Подробная информация о продукте:
|
| Ключевые слова: | 21.5 дюймовый PCAP TFT дисплей | Резолюция: | пикселы 1920*1080 |
|---|---|---|---|
| Размер ЖК: | 495.6 x 292,2 x 10,57 мм (в/о Touch) | ЖК-дисплей с сенсорным экраном: | 526 x 324 x 15,16 мм (с сенсорным устройством) |
| Активная зона: | 476.064 ((H) x 267.786 ((V) мм | ЖК-интерфейс: | ЛВДС |
| CTP-интерфейс: | USB | сенсорный экран: | CTP (проективный емкостный сенсорный экран) |
| Поверхностная яркость: | 1000 cd/m2 | Операционная температура.: | -10°C до +60°C |
| Температура хранения.: | -20℃ к +60℃ | Тип отображения: | IPS полный угол обзора |
| Обработка поверхности: | Помох 25%, 3H | Соотношение контраста: | 1000 |
| Отображение цвета: | 16,7 m | Срок службы светодиодов: | 30 000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | FHD разрешение высокая яркость TFT,1000-нитовый TFT LCD дисплей,21.5 дюймовый TFT LCD дисплей |
||
Высокая яркость 21,5-дюймовый IPS TFT LCD дисплей - FHD разрешение с LVDS и USB сенсорный экран
Улучшите свой опыт просмотра с помощью нашегоВысокая яркость 21,5-дюймовый IPS TFT LCD дисплейРазработан для создания потрясающего изображения при самых разных условиях освещения.1000 ночей, этот дисплей обеспечивает четкое и яркое изображение, что делает его идеальным как для внутренних, так и для наружных применений.
Ключевые особенности:
Разрешение FHDНаслаждайтесь кристально чистыми изображениями с разрешением Full HD 1920x1080 пикселей.или интерактивные приложения.
Технология IPS:С помощью технологии In-Plane Switching (IPS) вы можете рассчитывать на превосходную точность цветов и более широкие углы просмотра.Все будут наслаждаться последовательным и ярким просмотром.
Интерфейс LVDS:Интерфейс LVDS (низковольтная дифференциальная сигнализация) обеспечивает высокоскоростную передачу данных, позволяя быстрое обновление и уменьшение мерцания для более плавного визуального восприятия.
USB сенсорный экран:Наша интегрированная функция сенсорного экрана USB позволяет легко взаимодействовать с вашим контентом, что делает его идеальным для интерактивных киосков, систем точек продаж и панелей управления.Отзывчивая и интуитивно понятная сенсорная технология обеспечивает безупречный пользовательский опыт.
Многофункциональное применение:Этот дисплей хорошо подходит для различных условий, включая розничные дисплеи, образовательные среды, медицинское оборудование и промышленное управление.Его прочный дизайн обеспечивает прочность и долговечность.
Легкая установка:Наш дисплей предназначен для простой установки и поставляется с опциями установки для быстрой установки, так что вы можете начать сразу.
Улучшите свои проекты с высокой яркостью 21,5-дюймового IPS TFT LCD дисплея и испытать непревзойденную производительность и ясность.этот дисплей сочетает в себе передовые технологии с удобными для пользователя функциямиЗакажите свой сегодня и преобразуйте свой опыт просмотра!
Особенности
| ПОЛОЖЕНИЯ | Единица | Спецификация |
| Диагональ экрана | мм | 546.86 ((21.5 ̇) |
| Активная зона | мм | 476.064 ((H) х 267.786 ((V) |
| Пиксели H x V | - | 1920 ((x3) x 1080 |
| Пиксели Печ | Ну, да. | 247.95 ((по одной триаде) x247.95 |
| Устройство пикселей | - | Вертикальная полоса RGB |
| Режим отображения | - | режим ВА, обычно черный |
| Время ответа | Msec | 14 мс (обычно включен/выключен) |
| Вес | В граммах | ТБД |
| Электрический интерфейс | - | Двуканальный LVDS, 8-битный вход данных RGB |
| Цвет поддержки | - | 16.7M цвета |
| Обработка поверхности | - | Антиотражатель, 3H |
|
Рабочий диапазон температуры Хранение (отправка) |
°C |
-10 до +60 -20 до +60 |
Внешние измерения
Определение пин интерфейса
| Пин No. | Символ | Описание |
| 1 | RxO0- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
| 2 | RxO0+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
| 3 | RxO1- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
| 4 | RxO1+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
| 5 | RxO2- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
| 6 | RxO2+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
| 7 | ГНД | Земля |
| 8 | Рекс ОКЛК- | отрицательный вход дифференциального часа LVDS (необычный час) |
| 9 | RxOCLK+ | Положительный вход дифференциального часа LVDS (необычный час) |
| 10 | RxO3- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
| 11 | RxO3+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
| 12 | RxE0- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
| 13 | RxE0+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
| 14 | ГНД | Земля |
| 15 | RxE1- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
| 16 | RxE1+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
| 17 | ГНД | Земля |
| 18 | RxE2- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
| 19 | RxE2+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
| 20 | РексЭКЛК- | отрицательный вход дифференциального часа LVDS (парный час) |
| 21 | RxECLK+ | отрицательный вход дифференциального часа LVDS (парный час) |
| 22 | RxE3- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
| 23 | RxE3+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
| 24 | ГНД | Земля |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Никакой связи. |
| 28 | VDD | Входное напряжение источника питания |
| 29 | VDD | Входное напряжение источника питания |
| 30 | VDD | Входное напряжение источника питания |
Определение пин-кода USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 ГНД
Спецификация подсветка
| Параметр | Символ | Стоимость | Единица | ||
| - Минутку. | Тип. | Макс. Макс. | |||
| Входное напряжение световой панели | VLED | 48 | 52 | 56 | V |
| Вход в световую строку Текущее | ILED | - | 480 | - | mA |
| Потребление энергии | ПЛЕД | 23.04 | 24.96 | 26.88 | W |
| Время службы светодиодов | LBL | 40000 | 50000 | - | Часы |
Электрические характеристики
| Параметр | Символ | Минуты | Тип Макс | Единица | |
| Напряжение питания | VDD | 4.5 | 5.0 | 5.5 | V |
| Ток питания | IVDD | 500 | 1200 | mA | |
| Потоки в спешке | IRUSH | 2.0 | 3.0 | А. | |
| Допустимое входное волновое напряжение | VRF | 300 | mV | ||
| Дифференциальное высокое входное пороговое напряжение | ВИЧ | +100 | mV | ||
| Дифференциальное низкоуровневое входное пороговое напряжение | VIL | -100 | mV | ||
| Дифференциальное входное напряжение | ВИД | 200 | 600 | mV | |
| Входное напряжение ((BL) | VBL_I | -Нет.3 | ВДД+0.3 | mV | |
| Дифференциальное входное напряжение общего режима | ВКМ | 1.0 | 1.2 | 1.5 | |
| Потребление энергии | ВД | 2.5 | 6 | W | |
| Параметр | Условия | Минуточку. | Тип. | Макс. Макс. | Единица |
| Соотношение контраста | Центр | 700 | 1000 | - | - |
| Время ответа | Tr+Td | - | 14 | 20 | мс |
|
Цветовая хроматичность (CIE1931) |
Красный х |
Тип -0.03 |
0 |
Тип: +0.03 |
0 |
| Белый х | 0.323 | - | |||
| Белый | 0.379 | - | |||
| Центр Светимость белого цвета | Год действия | 800 | 1000 | cd/m2 | |
| Переговоры | Кт | 2.0 | % |

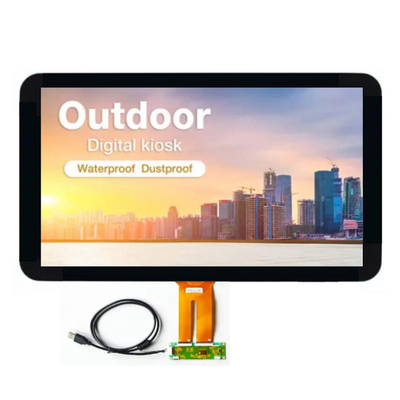

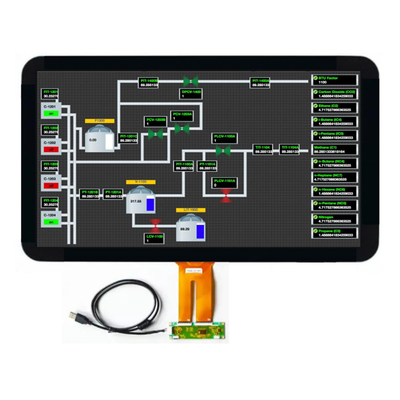

Изображение продукта
