Подробная информация о продукте:
|
| Ключевые слова: | ЭДП TFT дисплей 15,6 дюйма | Резолюция: | пикселы 1920*1080 |
|---|---|---|---|
| Размер ЖК: | 360.0 x 212,3 x 6,25 мм (с/о Touch) | ЖК-дисплей с сенсорным экраном: | 382.4 x 231.3 x 9.10 мм (с сенсорным устройством) |
| Активная зона: | 344.16 х 193,59 мм | ЖК-интерфейс: | EDP |
| CTP-интерфейс: | USB | сенсорный экран: | CTP (капацитивный сенсорный экран) |
| Поверхностная яркость: | 1000 cd/m2 | Операционная температура.: | 0℃ к +50℃ |
| Температура хранения.: | -20℃ к +60℃ | Тип отображения: | IPS полный угол обзора |
| Обработка поверхности: | Помох 25%, 3H | Соотношение контраста: | 1000 |
| Отображение цвета: | 16,7 m | Срок службы светодиодов: | 40,000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Интерфейс ЭДП высокояркость TFT дисплей,15,6 дисплей яркости TFT дюйма высотой с |
||
О данном пункте SFTO1560SM-7050A3CT
Улучшите свой визуальный опыт с нашим высокояркостным 15,6-дюймовым IPS TFT LCD дисплеем, с впечатляющей яркостью 1000 нит.этот дисплей идеально подходит для широкого спектра приложений, включая использование на открытом воздухе, промышленные установки и передовые мультимедийные установки.
Ключевые особенности:
Исключительная яркость:С потрясающей яркостью 1000 нит, этот дисплей обеспечивает яркие и яркие визуальные эффекты даже в ярко освещенной среде.Попрощайтесь с вымытыми изображениями и приветствуйте улучшенную видимость в любых условиях!
Разрешение Full HD:Этот дисплей обеспечивает потрясающее качество изображения для игр, воспроизведения видео или профессиональных приложений.
Технология IPS:Технология In-Plane Switching (IPS) гарантирует широкие углы обзора и точное воспроизведение цветов.что делает его идеальным для совместных проектов или многопользовательских сред.
Интерфейс ЭДП:Интерфейс Embedded DisplayPort (EDP) обеспечивает бесперебойную связь, обеспечивая высокоскоростную передачу данных и оптимальную производительность.Это делает его подходящим для интеграции с различными устройствами и системами.
Капацитивная сенсорная панель USB (CTP):Встроенный USB CTP повышает интерактивность, позволяя плавный и отзывчивый опыт с помощью прикосновений.
Многофункциональное применение:Этот ЖК-дисплей идеально подходит для промышленного оборудования, автомобильных дисплеев, медицинских устройств и бытовой электроники.
С нашим высокоярким 1000Nits 15,6-дюймовым IPS TFT LCD дисплеем вам гарантирована превосходная производительность, выдающаяся долговечность и исключительное качество визуального восприятия.Почувствуйте разницу и поднимите свои проекты на новый уровень!
Механические характеристики
| Параметр | Спецификация | Единица |
| Размер дисплея | 15.6 (диагональная) | дюйм |
| Активная зона | 344.16 ((H) ×193.59 ((V) | мм |
| Формат пикселей |
(1 пиксель = R + G + B точка) 1920 ((H) ×1080 ((V) |
пиксель |
| Пиксельный пич | 0.17925 ((H) х 0.17925 (V) | мм |
| Конфигурация пикселей | Вертикальная полоса R, G, B | |
| Режим отображения | Обычно черный | |
| Схема отображения | IPS | |
| Потребление энергии | ТБД | W |
| Обработка поверхности переднего поляризатора | Антиотражающее покрытие: (3H) |
Размеры контура TFT LCM ONLY
| Параметр | Минуты | Тип | Макс | Единица | |
|
Размеры контура единицы |
Ширина | 359.7 | 360 | 360.3 | мм |
| Высота | 212.0 | 212.3 | 212.6 | мм | |
| Глубина | 5.95 | 6.25 | 6.55 | мм | |
| Валовая масса | - | - | - | g | |
Контурные размеры емкостного сенсорного экрана
| Параметр | Минуты | Тип | Макс | Единица | |
|
Размеры контура единицы |
Ширина | 382.4 | мм | ||
| Высота | 231.3 | мм | |||
| Глубина | 9.1 | мм | |||
| Валовая масса | - | - | - | g | |
Внешние измерения
![]()
![]()
Определение пин интерфейса
| Пин No. | Символ | I/O | Функция |
| 1 | NC | - | Зарезервировано для CD |
| 2 | H_GND | П | Высокоскоростной раунд |
| 3 | Лена 1_N | Я... | Дополнительная сигнальная связь полоса 1 |
| 4 | Пробег 1_P | Я... | Истинная сигнальная линия 1 |
| 5 | H_GND | П | Высокоскоростной раунд |
| 6 | Проезд 0_N | Я... | Дополнительная сигнальная линия 0 |
| 7 | Пробег 0_P | Я... | Истинная сигнальная линия 0 |
| 8 | H_GND | П | Высокоскоростной раунд |
| 9 | AUX_CH_P | Я... | Истинный вспомогательный канал сигналов |
| 10 | AUX_CH_N | Я... | Дополнительный вспомогательный канал сигналов |
| 11 | H_GND | П | Высокоскоростной раунд |
| 12 | LCD_VDD | П | Логика ЖК-дисплея и мощность драйвера (3,3 В) |
| 13 | LCD_VDD | П | Логика ЖК-дисплея и мощность драйвера (3,3 В) |
| 14 | NC | Я... | Зарезервировано для использования производителями ЖК-дисплеев |
| 15 | LCD_GND | П | Логика LCD и заземление драйвера |
| 16 | LCD_GND | П | Логика LCD и заземление драйвера |
| 17 | HPD | О | Пинальный сигнал HPD |
| 18 | Светодиод-1 | П | NC |
| 19 | Светодиод-2 | П | NC |
| 20 | Светодиод-3 | П | NC |
| 21 | LED-4 | П | NC |
| 22 | BL ENABLE | Я... | NC |
| 23 | BL PWM DIM | Я... | NC |
| 24 | NC | - | Зарезервировано для использования производителями ЖК-дисплеев |
| 25 | NC | - | Зарезервировано для использования производителями ЖК-дисплеев |
| 26 | BL PWR | П | NC |
| 27 | BL PWR | П | NC |
| 28 | BL PWR | П | NC |
| 29 | BL PWR | П | NC |
| 30 | NC | - | Зарезервировано для использования производителями ЖК-дисплеев |
Спецификации подсветка
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
| Напряжение питания | Vf | 28 | 30 | 33 | V |
| Ток подачи | Если | - | 270 | 360 | mA |
| Время жизни | - | 40000 | 50000 | - | Ч. |
Оптические характеристики
| Параметр | Условия | Минуточку. | Тип. | Макс. Макс. | Единица | |
|
Угол обзора (CR>10) |
Горизонтальные | θL | - | 85 | - |
степень |
| θ R | - | 85 | - | |||
| Вертикальная | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Соотношение контраста | Центр | 600 | 800 | - | - | |
| Время ответа | Tr+Td | - | 25 | 35 | мс | |
|
Цветовая хроматичность (CIE1931) |
Красный х |
Тип -0.03 |
0.642 |
Тип: +0.03 |
- | |
| Красный y | 0.3078 | - | ||||
| Зеленый х | 0.283 | - | ||||
| Зеленый y | 0.594 | - | ||||
| Синий х | 0.142 | - | ||||
| Синий y | 0.149 | - | ||||
| Белый х | 0.303 | - | ||||
| Белый | 0.329 | - | ||||
| Соотношение NTSC | % | (45) | - | |||
| Центр Светимость белого цвета | Год действия | 900 | 1000 | cd/m2 | ||
| Белая однородность 13pt | δW | 75 | 80 | |||

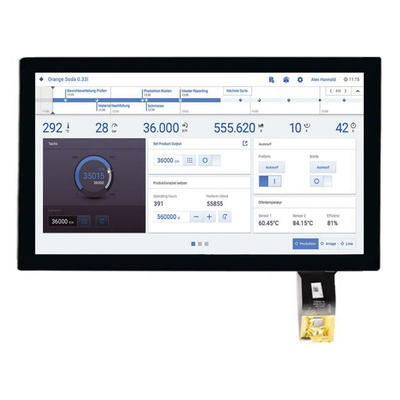

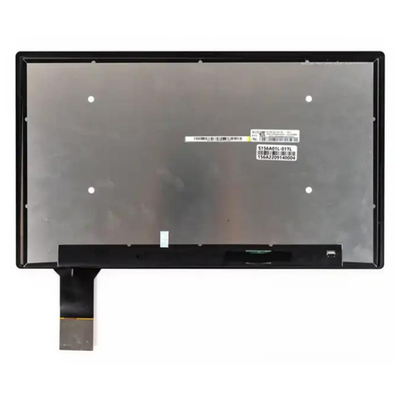

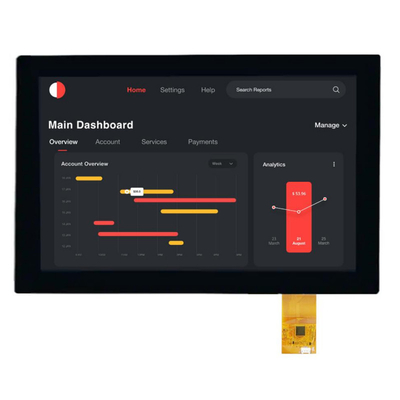

Изображение продукта
![]()
![]()
