Подробная информация о продукте:
|
| Ключевые слова: | 13.3 дюймовый PCAP TFT LCD | Резолюция: | пикселы 1920*1080 |
|---|---|---|---|
| Размер ЖК: | 306.86x182.31x5.25мм (без прикосновения) | ЖК-дисплей с сенсорным экраном: | 307.55x185.62x7.25 мм (с сенсорным устройством) |
| Активная зона: | 293.76 х 165,24 мм | ЖК-интерфейс: | EDP |
| CTP-интерфейс: | USB | сенсорный экран: | CTP |
| Поверхностная яркость: | 1000 cd/m2 | Операционная температура.: | -0°C до +50°C |
| Температура хранения.: | -20℃ к +60℃ | Тип отображения: | IPS полный угол обзора |
| Обработка поверхности: | Помох 25%, 3H | Соотношение контраста: | 1000 |
| Отображение цвета: | 16,7 m | Срок службы светодиодов: | 30 000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Дисплей интерфейса TFT LCD EDP,13.3 дюйма высокая яркость TFT,1000 дисплей Nits TFT LCD |
||
О данном предмете: SFTO1330XC-7119A3CT
Улучшите свой визуальный опыт с нашим высокояркостным IPS TFT LCD дисплеем высокой яркости 1000 нитсов 13,3 дюйма, предназначенным для ясности и производительности при любых условиях освещения.Этот дисплей имеет Full HD разрешение 1920 * 1080 точка матрица, обеспечивая четкое изображение и яркие цвета, что делает его идеальным для различных применений, от портативных устройств до промышленного оборудования.
Ключевые особенности:
Высокая яркость:Благодаря впечатляющему уровню яркости 1000 нит, этот дисплей обеспечивает исключительную видимость даже при прямом солнечном свете или яркой среде.Идеально подходит для использования на открытом воздухе или для профессиональных применений, где четкая видимость имеет первостепенное значение.!
Впечатляющее разрешение Full HD: наслаждайтесь потрясающим качеством изображения с разрешением 1920 x 1080 пикселей.и захватывающий опыт просмотра, который оживляет ваш контент.
Технология IPS:Наша технология In-Plane Switching (IPS) предлагает широкие углы обзора (до 178 градусов), что позволяет получать постоянный цвет и яркость с разных точек зрения.Идеально подходит для совместной работы или многопользовательских сценариев!
Интерфейс ЭДП:Интегрированный интерфейс Embedded DisplayPort (EDP) обеспечивает легкое подключение и совместимость с широким спектром устройств.
Многофункциональное применение:Независимо от того, проектируете ли вы портативное вычислительное устройство, решение для цифровых вывесок или любое высокопроизводительное приложение для дисплея, этот 13,3-дюймовый дисплей достаточно универсален, чтобы удовлетворить ваши потребности.
Почему выбрать наш дисплей?
Инвестирование в наш высокояркий экран высокой яркости 1000 нитсов 13,3 дюйма IPS TFT LCD означает выбор качества, долговечности и производительности.Этот дисплей построен, чтобы выдерживать сложные условия без ущерба для визуального превосходства..
Заключение:
Усовершенствуйте свои проекты с помощью нашего высокояркостного дисплея IPS TFT LCD с высокой яркостью 1000 нитсов 13,3 дюйма.Пожалуйста, свяжитесь с нами сегодня!
Не стесняйтесь настраивать любую часть этого введения, чтобы лучше соответствовать голосу вашего бренда или конкретным маркетинговым потребностям!
Особенности
| Размер | 13.3 дюйма |
| Интерфейс разрешения | 1920 ((H) x RGB X 1080 ((V) eDP1.2/2.7Gbps/2lane |
| Тип соединения | 20455-030E-76 (I-PEX) |
| Глубина цвета | 16.7M |
| Тип технологии | А-си |
| Дисплейная спецификация. Пиксельное расстояние (мм) | 0.153 на 0.153 |
| Конфигурация пикселей | Вертикальная полоса RGB |
| Режим отображения | Обычно черный. |
| IC драйвера TP | NC |
| Обработка поверхности ЖК | Антиотражающее покрытие: ((3H) |
| Контрастный коэффициент направления просмотра | U/D/L/R:85/85/85/85 1000 ((TYP.) |
|
Цветовая гамма Просветительность ((cd/m2) |
72% 1000 ((TYP.) |
| Потребление энергии | ЖК:1.8 (W) (Max) (Белый рисунок) |
| Номера светодиодов | 50 светодиодов |
| Масса (г) | - |
| Контур (W x H x D) (мм) | 307.55х185.62х7.25 |
| TP Область обзора объектива ((мм) | 294.36х165.84 |
| LCM (W x H x D) (мм) | 306.86х182.31х5.25 |
| Активная площадь ЖК ((мм) | 293.76 на 165.24 |
| С/без TSP | Без CTP |

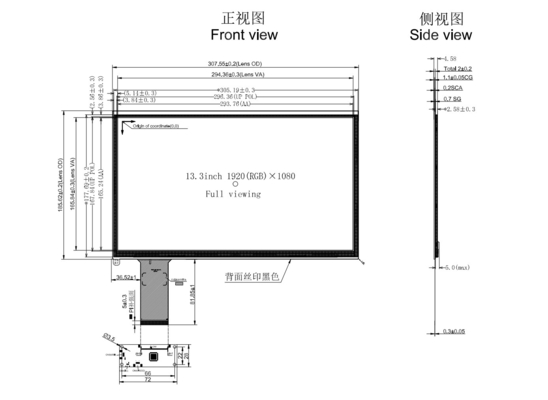

Внешние измерения
Определение пин интерфейса
| Пин No | Символ | I/O | Функция |
| 1 | NC | НК ((НЕ ПОЛЬЗИТЬ) | |
| 2 | H_GND | П | Высокоскоростной грунт |
| 3 | Ланель Н. | Дополнительная сигнальная связь полоса 1 | |
| 4 | ЛанэльП | Я... | Истинная сигнальная линия 1 |
| 5 | H_GND | П | Высокоскоростной грунт |
| 6 | Лена 0 N | Дополнительная сигнальная линия 0 | |
| 7 | Пробег 0_P | Я... | Истинная сигнальная линия 0 |
| 8 | H_GND | П | Высокоскоростной грунт |
| 9 | AUX_CH_P | Истинный вспомогательный канал сигналов | |
| 10 | AUX_CH_N | Я... | Помощный канал сигнала |
| 11 | H_GND | П | Высокоскоростной грунт |
| 12 | LCD VCC | П | CD-логика и мощность драйвера (3,3 В) |
| 13 | LCD_VCC | П | CD-логика и мощность драйвера (3,3 В) |
| 14 | NC | НК ((НЕ ПОЛЬЗИТЬ) | |
| 15 | LCD GND | П | Логика LCD и заземление драйвера |
| 16 | LCD_GND | П | Логика LCD и заземление драйвера |
| 17 | HPD | О | HPD Signa |
| 18 | Светодиод-1 | П | Подсветка LED-диод- |
| 19 | Светодиод-2 | П | Подсветка LED-диод- |
| 20 | Светодиод-3 | П | Подсветка LED-диод- |
| 21 | LED-4 | П | Подсветка LED-диод- |
| 22 | LED_PWMO | О | BL/LED PWM OUT |
| 23 | LED_PWMI | Я... | BL/LED PWM IN |
| 24 | NC | Для использования производителем ЖК | |
| 25 | NC | Для использования производителем ЖК | |
| 26 | LED-5 | П | Подсветка LED-диод- |
| 27 | Светодиод-6 | П | Подсветка LED-диод- |
| 28 | BL_PWR | П | Мощность заднего освещения LED+ |
| 29 | BL_PWR | П | Сила заднего освещения LEDH |
| 30 | NC | Для использования производителем ЖК |
Определение пин-кода USB PCAB
1 VCC
2 USB-накопителя
3 USB+
4 ГНД
Спецификация подсветка
| Параметр | Символ | Минуточку. | Тип. | Макс. Макс. | Объекты |
| Входные светодиоды | VLED | 28 |
- |
33 | [V] |
| Напряжение переднего светодиода | VF | 2.8 | 3.0 | 3.3 | [V] |
| Продолжающийся ток | Если | 320 | [МА] | ||
| B/L Потребление энергии | П_Б/Л |
- |
- |
- |
[W] |
| Время службы светодиодов | LT | 30000 | 40000 | - | Часы |
| Номер светодиода | NLED |
- |
50 |
- |
ПКС |
Оптические характеристики
| Позиции | Символ | Состояние | Спецификации | Единица | |||
| Минуточку. | Тип. | Макс. Макс. | |||||
| Соотношение контраста | КР |
O=0° |
700 | 1000 | |||
| Свет белого цвета | Год действия | 800 | 1000 | cd/m2 | |||
| Время ответа | TR+TF | 30 | 35 | мс | |||
|
Хроматичность |
Красный | XR | (0,642) | ||||
| YR | (0,333) | ||||||
| Зеленый | Xg | (0,301) | |||||
| Да. | (0,621) | ||||||
| Синий | XB | (0,153) | |||||
| YB | (0,055) | ||||||
| Белый | Xw | (0,313) | |||||
| Я не знаю. | (0,329) | ||||||
|
Угол обзора |
Вот так. | 11 (в 3 часа) |
Центр CR≥10 |
80 | 85 |
дег |
|
| 12 ((9 часов) | 80 | 85 | |||||
| Вер. | θ2 ((12 часов) | 80 | 85 | ||||
| θ1 ((6 часов) | 80 | 85 | |||||
| Соотношение NTSC | % | 65 | 72 | % | |||

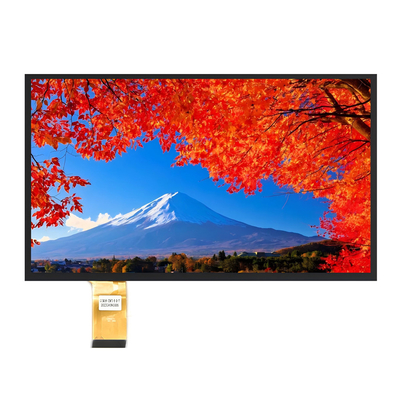

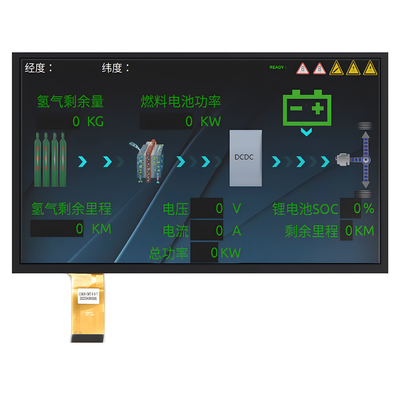

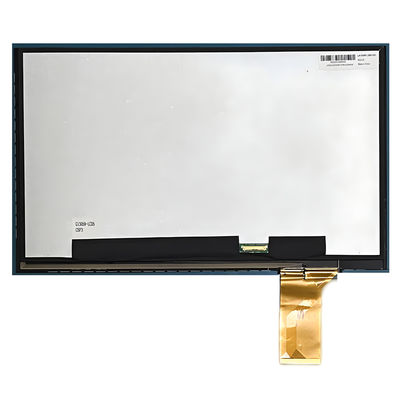

Изображение продукта
