Подробная информация о продукте:
|
| Продукт: | 3.6 дюймовый круговой TFT дисплей | Резолюция: | 544 (RGB) x 506 точек |
|---|---|---|---|
| Поверхностная яркость: | 1000 cd/m2 (ниты) | сенсорный экран: | Без прикосновения (PCAP необязательно) |
| Направление просмотра: | Угол наблюдения IPS полный | Управляющий модуль: | ST72566 |
| Пин-номер: | 30 штифтов | Соединение: | ZIF |
| интерфейс: | ЛВДС | Срок службы светодиодов: | 40,000 часов |
| Верхняя часть:: | -30°C к +85°C | Тст:: | -30°C к +85°C |
| Активная зона: | 89.76 ((W) x83.49 ((H) мм | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | Высокая яркость TFT LCD,544 x 506 точек Круглый IPS дисплей,3.6 дюймов высокая яркость TFT |
||
О данном предмете: SFTO360XC-7072AN
Представляем наше последнее изобретение: высокояркостный LCD-дисплей высокой яркости 1000 нит, разрешением 544 х 506 точек.Этот круглый IPS дисплей спроектирован, чтобы обеспечить потрясающий визуальный эффект и превосходную производительность в различных условиях освещения..
Ключевые особенности:
Выход высокой яркости (1000 нит):
Компактный размер (3,6 дюйма):
Технология IPS:
Разрешение (544 x 506 точки):
Интерфейс LVDS:
Преимущества:
Улучшенный пользовательский опыт:
Многофункциональное применение:
Устойчивая производительность:
Применение:
Автомобильные дисплеи:
Технология ношения:
Промышленное оборудование:
Заключение:
Высокая яркость 1000nits 3.6-дюймовый TFT LCD дисплей сочетает в себе передовые технологии с практичным дизайном для удовлетворения требований современных приложений.Улучшите свой ассортимент с помощью этого эксклюзивного дисплея с непревзойденной яркостью, ясность и универсальность.
Для получения дополнительной информации, технических характеристик или для размещения заказа, пожалуйста, свяжитесь с нами напрямую.
| Особенность | Спецификации |
| Тип ЖК | 30,6 дюйма |
| Резолюция (H*V) | 544*(RGB) *506 |
| Тип технологии | a-Si TFT |
| Конфигурация пикселей | Вертикальная полоса RGB |
| Обычно белый | Обычно черный. |
| Направление просмотра | Все |
| ДиаграммаРазмеры (W x H x T) ( мм) | 98.88*94.12*7.79 |
| Активная площадь ((мм) | 83.49*89.76 |
| С/без сенсорного экрана | Без |
| Тип соединителя совпадения | 0.5 пич 30 пин |
| Тип заднего освещения | Светодиодные |
| Масса (г) | ТБД |
| Интерфейс | ЛВДС |
| Количество цветов | 16.7M |
| Управляющий модуль | ST7266-G6-E |
Внешние измерения
![]()
Определение PIN интерфейса
| Нет, нет, нет. | ПИН-код | Описание |
| 1 | А. | Сила светодиодного подсветки |
| 2 | К | Заднесветка LED Ground |
| 3 | LVDS-D3N | Ввод отрицательных дифференциальных данных LVDS |
| 4 | LVDS-D3P | Ввод положительных дифференциальных данных LVDS |
| 5 | ГНД | Земля |
| 6 | LVDS-D2N | Ввод отрицательных дифференциальных данных LVDS |
| 7 | LVDS-D2P | Ввод положительных дифференциальных данных LVDS |
| 8 | ГНД | Земля |
| 9 | LVDS -CLKN | Отрицательный дифференциал LVDS Часовой вход |
| 10 | LVDS -CLKP | Положительный дифференциал LVDS Часовой вход |
| 11 | ГНД | Земля |
| 12 | LVDS-D1N | Ввод отрицательных дифференциальных данных LVDS |
| 13 | LVDS-D1P | Ввод положительных дифференциальных данных LVDS |
| 14 | ГНД | Земля |
| 15 | LVDS-D0N | Ввод отрицательных дифференциальных данных LVDS |
| 16 | LVDS-D0P | Положительный вход данных дифференциала LVDS |
| 17 | ГНД | Земля |
| 18-19 | IOVCC-3.3V | Источник питания для логического питания и схемы ввода/вывода. |
| 20 | БИСТ | Встроенное самопроверка |
| 21 | SDA | Сигнал серийного ввода/вывода в режиме серийного интерфейса |
| 22 | УЗИ | В серийном интерфейсе это используется как SCL. |
| 23 | STBYB | Управление режимом ожидания H:нормальная работа;L:выключенный дисплей |
| 24 | РСТ | Пин резагрузки 3.3В |
| 25 | CS | Пин для выбора чипа |
| 26 | AVDD/NC | AVDD/NC |
| 27 | ГНД | Земля |
| 28 | VDD-3.3V | Силовое питание ((3.3В) |
| 29 | VDD-3.3V | Силовое питание ((3.3В) |
| 30 | VCOM/NC | Общее напряжение/NC |
Абсолютные максимальные рейтинги
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 3.0~3.6 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | -30 до 85 | В |
| Температура хранения | Tstg | -30 до 85 | В |
Электрические характеристики постоянного тока
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Напряжение питания | VDD | 3.0 | 3.3 | 3.6 | V |
| Входное логическое высокое напряжение | ВИЧ | 0.7VDD | - | VDD | V |
| Логика ввода низкое напряжение | VIL | 0 | - | 0.3VDD | V |
Устройство подсветкаХарактеристики
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Впередний ток | Если | - Я... | 180 | - Я... | mA |
| Напряжение вперед | VF | 13.5 | 14 | 16 | V |
| Режим подключения | - | - Я... | 5S4P | - Я... | |
| Номер светодиода | / | 20 | шт. | ||
| Продолжительность жизни светодиодов | 40000 | 50000 | Часы |

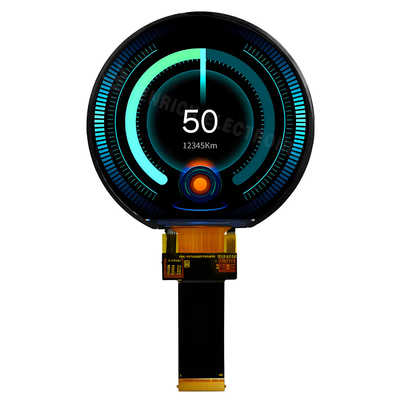

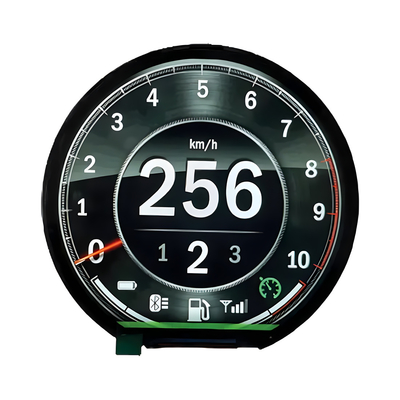

Изображение продукта
![]()
![]()
