Подробная информация о продукте:
|
| Продукт: | 2,8 дюйма TFT LCD | Резолюция: | 240 x 320 |
|---|---|---|---|
| Цвет: | 262K | сенсорный экран: | Резистивный сенсорный экран |
| интерфейс: | MCU, RGB | Направление просмотра: | IPS, все углы зрения |
| Управляющий модуль: | ILI9341V | Соединение: | ZIF |
| Поверхностная яркость: | 1000 cd/m2 ((nits) | Пин-номер: | 50 штифтов |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 240 x 320 точек высокая яркость TFT,Дисплей TFT LCD 240 x 320 точек,20 |
||
О данном предмете SFTO280TZ-7214AT
Saef Technology рады представить наше последнее нововведение в области дисплейной технологии: высокояркость 1000нит 2,8-дюймовый TFT LCD.Независимо от того, проектируете ли вы для наружных приложений или вам нужен четкий и яркий дисплей для вашего устройства, этот экран предлагает непревзойденную производительность и надежность.
Выдающаяся яркость:Благодаря впечатляющему уровню яркости 1000 нит, этот дисплей гарантирует, что контент виден даже при прямом солнечном свете, что делает его идеальным для наружных и окружающих условий с высоким уровнем освещения.
Компактный размер:Этот дисплей имеет размер всего 2,8 дюйма и сочетает в себе переносимость и удобство использования. Он идеально подходит для различных компактных устройств.
Высокое разрешение:Разрешение 240 x 320 пикселей гарантирует четкое и четкое визуальное изображение, что позволяет получить подробную графику и текст, улучшая пользовательский опыт.
Технология IPS:Используя технологию In-Plane Switching (IPS), дисплей предлагает широкие углы обзора и точное цветовое воспроизведение, гарантируя, что изображения и видео выглядят отлично из любой точки зрения.
Универсальный интерфейс:Этот дисплей, оснащенный как интерфейсами MCU, так и RGB, имеет высокую адаптивность, что позволяет легко интегрироваться в ряд приложений микроконтроллеров и существующих систем.
Энергоэффективность:Дисплей, разработанный с учетом эффективности, обеспечивает баланс между яркостью и потреблением энергии, что помогает продлить срок службы батареи портативных устройств.
Улучшенная видимость:Идеально подходит для применения в ярких условиях, таких как наружные киоски, носимые устройства и автомобильные дисплеи.
Удобный для пользователя:Высокое разрешение и яркие цвета улучшают общий опыт пользователя, облегчая чтение и взаимодействие с дисплеем.
Легкая интеграция:Благодаря двустороннему интерфейсу разработчики могут легко подключить дисплей к различным микроконтроллерам и системам, уменьшая сложность проектирования и время выхода на рынок.
Прочность:Построен, чтобы выдерживать требования различных приложений, обеспечивая долговечность и постоянную производительность с течением времени.
Высокая яркость 1000nits 2,8-дюймовый TFT LCD дисплей является идеальным решением для профессионалов, ищущих мощный, универсальный и высокопроизводительный дисплей.Поднимите ваши устройства с непревзойденной яркостью и ясностью, и удовлетворяют различным приложениям от промышленности до потребительской электроники.
Для получения дополнительной информации, образцов или для обсуждения ваших конкретных потребностей, пожалуйста, свяжитесь с нами.
Особенности
| Общие информационные пункты | Спецификация | Единица |
| Главная панель | ||
| Площадь отображения ((AA) | 43.2 ((H) *57.6 ((V) (2.8 дюймов) | мм |
| Элемент драйвера | a-Si TFT активная матрица | - |
| Показывать цвета | 262K | цвета |
| Количество пикселей | 240 ((RGB) *320 | точки |
| Пиксельный пич | 0.180 ((H) *0.180 ((V) | мм |
| Угол обзора | Все | в час. |
| Диск IC | ILI9341V | - |
| Устройство цветовых пикселей | Вертикальная полоса RGB | |
| Режим отображения | Трансмиссивный/обычно черный | - |
| Рабочая температура | -20+70 | °C |
| Температура хранения | -30+80 | °C |
Механическая информация
| Положение | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание | |
| Размер модуля | Горизонтальный ((H) | - | 50.00 | - | мм | ±0.2 |
| Вертикальный ((V) | - | 69.20 | - | мм | ±0.2 | |
| Глубина ((D) | - | 3.99 | - | мм | ±0.2 | |
| Вес | - | ТБД | - | g | - | |
Внешние измерения
Определение пин интерфейса
| Пин No. | Символ | Уровень | Функция |
| 1 | LEDK | Л | ПодсветкаK |
| 2 ~ 5 | LEDA | H | ПодсветкаA |
| 6 | IM0 | H/L | Выберите режим интерфейса MCU Примечание( 1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | СОПРЕШЕНО | H/L | Пин резагрузки оборудования |
| 11 | VSYNC | H/L | Вертикальный синхронизирующий входный сигнал для RGB |
| 12 | HSYNC | H/L | Горизонтальный (линейный) синхронизирующий входный сигнал для RGB |
| 13 | DOTCLK | H/L | Сигнал точечного часа для работы RGB интерфейса. |
| 14 | ЕНАБЛЕ | H/L | Сигнал включения данных для работы интерфейса RGB. |
| 15 ~ 32 | D17-DB0 | H/L | Автобус данных |
| 33 | SD0 | H/L | Пин выхода интерфейса SPI. |
| 34 | SDA | H/L | Пин ввода интерфейса SPI. |
| 35 | РД | H/L | Читать включить кнопку часа |
| 36 | WR-RS | H/L | Регистр выбирает сигнал |
| 37 | RS-SCL | H/L | Написать включить входный кнопку часов |
| 38 | CS | H/L | Чип выбирает входный пин |
| 39 | ТЭ | H/L | Выходный эффект разрыва |
| 40 | ОВВСК | H | Силовое питание ((1,8 В) |
| 41 | ОВВСК | H | Силовое питание ((2,8-3,3 В) |
| 42 | ВКИ | H | Силовое питание ((2,8-3,3 В) |
| 43 | ГНД | Л | Земля |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | YU | / | / |
| 48 | ГНД | Л | Земля |
| 49 | ГНД | Л | Земля |
| 50 | ГНД | Л | Земля |
Абсолютные максимальные рейтинги
|
Положение |
Символ |
Ценности |
Единица |
|
| Минуты | Макс. Макс. | |||
| Напряжение питания для логической схемы | ОВВСК | -Нет.3 | 4.6 | V |
| Напряжение питания для аналоговых схем | ВКИ | -Нет.3 | 4.6 | V |
Условия эксплуатации
|
Положение |
Символ |
Ценности |
Единица |
Примечание |
||
| Минуты | Тип | Макс. Макс. | ||||
| Силовое питание | ВКК | 2.7 | 2.8 | 3.3 | V | |
| Силовое питание | ОВВСК | 1.7 | 1.8 | 3.3 | V | |
| Нормальный режим Текущее потребление | Icc | - | 12 | - | mA | VCC=2,8В |
| Врата TFT на напряжении | ВГГ | 15 | V | |||
| Врата TFT OFF напряжение | VGL | - Семь.5 | - | V | ||
Устройство для подсветки (GND=0V)
|
Положение |
Символ |
Ценности |
Единица |
Примечание |
||
| Минуты | Тип | Макс. Макс. | ||||
| Напряжение переднего питания | Vf | 2.8 | - | 3.4 | V | |
| Прогнозное предложение Текущее | Если | - | 120 | - | mA | |
| ЛКМ-светкость | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| Однородность | / | 80 | % | - | ||

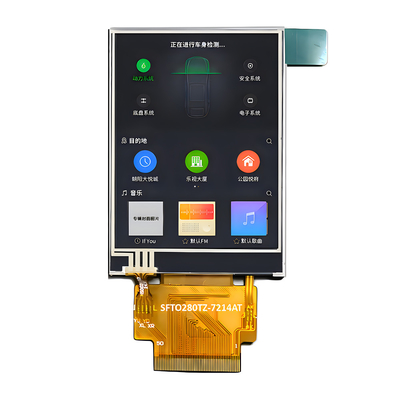

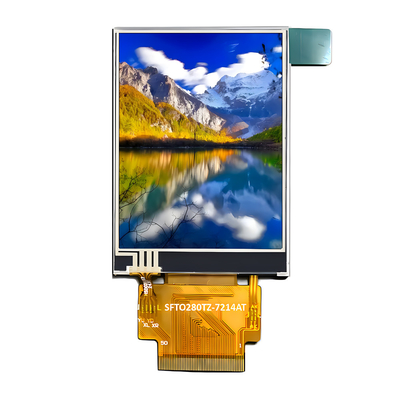

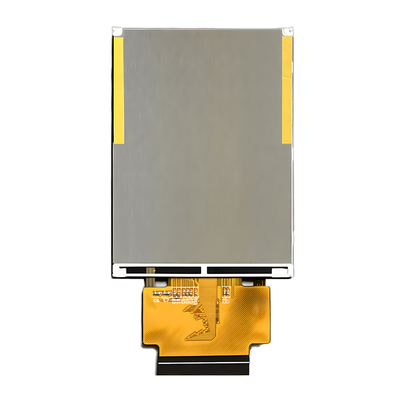

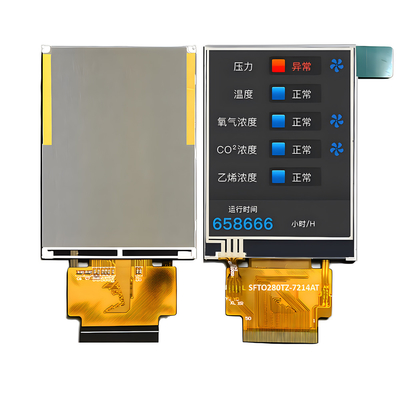

Изображение продукта
