Подробная информация о продукте:
|
| Продукт: | 2,4" экран TFT | Резолюция: | 240x320 |
|---|---|---|---|
| Направление просмотра: | IPS, полный угол обзора | сенсорный экран: | - Нет. |
| интерфейс: | Интерфейс RGB/MCU/SPI | Пин-номер: | 40 штифтов |
| Поверхностная яркость: | 1000 cd/m2 ((nits) | Срок службы светодиодов: | 40,000 часов |
| Стекло покрытия: | настраиваемый | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 2.4" высокая яркость TFT,Дисплей с матрицей точек 240x320,высокояркий TFT LCD дисплей |
||
О данном пункте SFTO240PY-7190AN
Представляю нашВысокая яркость 1000 нит 2,4 дюйма TFT LCD дисплейС потрясающим разрешением 240x320 пикселей этот дисплей обеспечивает яркие и четкие визуальные эффекты.убедиться, что ваш контент выделяется даже в яркой среде.
Ключевые особенности:
Независимо от того, разрабатываете ли вы потребительский гаджет, промышленную машину или инновационный прототип, наш TFT LCD дисплей разработан для повышения качества и адаптивности вашего проекта.Улучшайте свои проекты и завораживайте свою аудиторию яркой графикой и надежной производительностью.
Откройте для себя потенциал нашего высокояркостного 1000-нитового TFT LCD дисплея уже сегодня!свяжитесь с нами напрямую.
Общие спецификации
| Нет, нет, нет. | Положение | Содержание | Единица |
| 1 | Размер ЖК | 20,4 дюйма (диагонально) | / |
| 2 | Режим отображения | Обычно черный/проницаемый/противоотражающий | / |
| 3 | Направление обзора (глаз) | Бесплатно | / |
| 4 | Направление инверсии серой шкалы | - | / |
| 5 | Резолюция ((H*V) | 240 * 320 пикселей | / |
| 6 | Размер модуля (L*W*H) | 42.72*58.50*2.15 | мм |
| 7 | Активная площадь (L*W) | 36.72*48.96 | мм |
| 8 | Пиксельное расстояние (L*W) | 0.153*0.153 | мм |
| 9 | Тип интерфейса | Интерфейс RGB/MCU/SPI | / |
| 10 | Глубина цвета | 16.7M | / |
| 11 | Потребление энергии модуля | ТБД | W |
| 12 | Тип заднего освещения | Светодиодные | / |
| 13 | Управляющий модуль | ST7789VI или совместимый | / |
| 14 | Вес | 12.1 | g |
Внешний рисунок
Определение интерфейса пин
|
Интерфейс Нет, нет, нет. |
Имя |
I/O или подключить |
Описание |
| 1 | LEDK | П | Мощность для светодиодного подсветки (катода). |
| 2 | LEDA | П | Мощность для светодиодного подсветки ((Анод). |
| 3 | ГНД | П | Силовой Грунт. |
| 4 | IM0 | Я... | Выбор интерфейса (см. информационный лист IC драйвера) |
| 5 | IM1 | Я... | Выбор интерфейса (см. информационный лист IC драйвера) |
|
6 |
IM2 |
Я... |
Выбор интерфейса (см. информационный лист IC драйвера) |
| 7 | SDA | I/O | Пин ввода интерфейса SPI. |
| 8 | DOTCLK | Я... | Точечные часы. |
| 9 | DE | Я... | Данные включены. |
| 10 | VSYNC | Я... | Вертикальный синхронный вход |
| 11 | HSYNC | Я... | Горизонтальный синхронный вход |
| 12 | ВКК | П | Электрическое питание |
| 13 | Перезагрузка | Я... | Перезагрузить сигнал. |
| 14 | ГНД | П | Силовой Грунт. |
| 15-32 | ДБ17 - ДБ0 | I/O | Автобус данных (DB17-DB0). |
| 33 | РД | Я... | RGB интерфейс, пожалуйста, закрепите этот шприц на VDDI или DGND. |
| 34 | WR | Я... | RGB интерфейс, пожалуйста, закрепите этот шприц на VDDI или DGND. |
| 35 | РС | Я... | Интерфейс RGB. Часы серийного интерфейса. |
| 36 | CS | Я... | Выбор чипа. |
| 37 | XR(NC) | - | NC |
| 38 | YD ((NC) | - | NC |
| 39 | XL ((NC) | - | NC |
| 40 | ЮЮ ((NC) | - | NC |
Максимальный абсолютный предел
| Положение | Символ | Минуточку. | Макс. Макс. | Единица |
| Входное напряжение питания для TFT | VDD | -Нет.3 | 4.6 | V |
| Ток заднего освещения (нормальная температура) | ILED | - | 100 | mA |
| Операционная температура | Сверху | - 20 | +70 | °C |
| Температура хранения | Tst | -30 | +80 | °C |
| Влажность | RH | - | 90% ((макс. 60 °C) | RH |
Характеристики постоянного тока (VDD=2,8V,Ta=25.C)
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Входное напряжение питания | ВКК | 2.4 | 2.8 | 3.6 | V |
| Логическое напряжение ввода/вывода | VDDIO | - | 1.8 | - | V |
| Уровень входного напряжения "H" | ВИЧ | 0.7VDDIO | - | VDDIO | V |
| Уровень входного напряжения "L" | VIL | ВСС | - | 0.3VDDIO | V |
| Ток питания | IVDD | - | 9 | - | mA |
Заднее освещение Электрооптические характеристики
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание |
| Напряжение впереди на светодиоде | VF | 5.6 | 6 | 6.8 | V | |
| Прямой ток светодиода | Если | - | 80 | - | mA | IF=20*4mA |
| Потребление электроэнергии от светодиодов | ПЛЕД | - | 0.48 | - | W | Примечание 1 |
| Количество светодиодов | - | 4 | ПКС | |||
| Режим подключения | - | 4 параллельные | / | |||
| Продолжительность жизни светодиодов | - | 40000 | - | - | Часы | Примечание 2 |
Оптические характеристики
| Положение | Символ | Состояние | Минуточку. | Тип. | Макс. Макс. | Единица |
| Время ответа | Tr+ Tf |
- |
- | 35 | 45 | мс |
| Соотношение контраста | КР | 500 | 750 | - | - | |
|
Поверхность светимость |
Лв. | θ=0° | 800 | 1000 | - | cd/m2 |
| Однородность свечения | Ю. | θ=0° | 75 | 80 | - | % |
| NTSC | - | θ=0° | - | 50 | - | % |
|
Угол обзора |
θ |
7=90° | 70 | 80 | - | дег |
| 7=270° | 70 | 80 | - | дег | ||
| 7=0° | 70 | 80 | - | дег | ||
| 7=180° | 70 | 80 | - | дег |

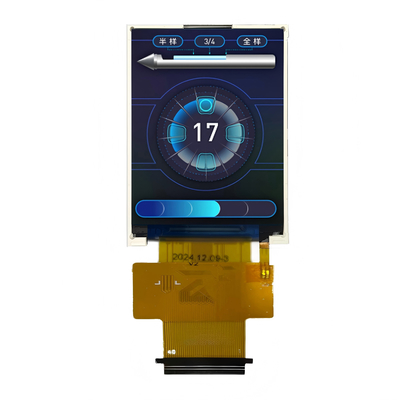

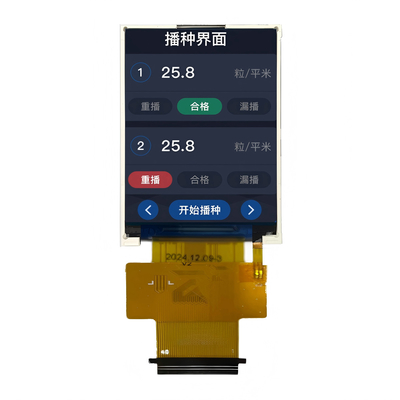

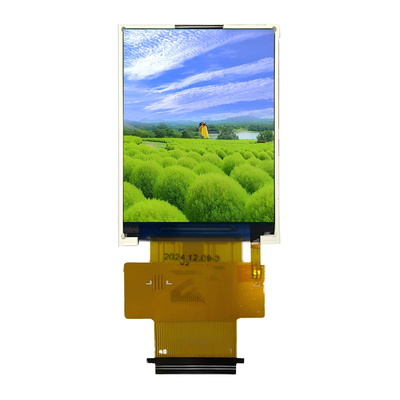

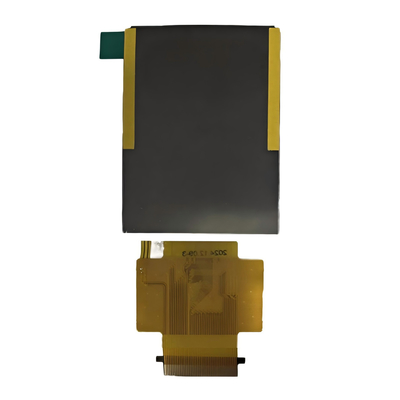

ПродуктИзображения
