Подробная информация о продукте:
|
| Продукт: | 1.54" TFT-экран | Резолюция: | 240x240 |
|---|---|---|---|
| Направление просмотра: | Полный угол обзора ((80/80/80/80) | Сенсорный экран: | Нет, нет. |
| интерфейс: | MCU (настраиваемая) | Пин-номер: | 24 штифта |
| Поверхностная яркость: | 1000 cd/m2 ((nits) | Срок службы светодиодов: | 40,000 часов |
| Стекло покрытия: | Настраиваемый | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1.54" высокояркий TFT дисплей,SPI интерфейс Dot Matrix LCD дисплей,Дисплей с матрицей точек 240x240 |
||
Представляем наш современный высокояркий дисплей высокой яркости 1000 нит 1,54" TFT LCD SF-TC154B-8945B-N,разработанный для повышения ваших проектов и приложений с его потрясающей визуальной ясности и надежной производительности.
Высокая яркость (1000 нит): Наш дисплей обеспечивает исключительную видимость при различных условиях освещения, что делает его идеальным для наружных помещений или ярких помещений.
Компактный размер (1.54 дюйма): Этот компактный ТФТ-дисплей идеально подходит для устройств, где пространство является преимуществом, но при этом обеспечивает богатое визуальное содержание.
Разрешение (240x240): Матрица из 240х240 точек обеспечивает четкие и яркие изображения, делая ваши визуальные эффекты яркими и красочными.
Интерфейс SPI:Серийный периферийный интерфейс (SPI) облегчает быструю и эффективную связь, обеспечивая бесперебойную интеграцию с микроконтроллерами и другими цифровыми системами.
Благодаря превосходной яркости, компактному размеру и простоте интеграции, наш высокояркостный 1,54" TFT LCD дисплей является идеальным решением для вашего следующего инновационного проекта.Улучшите свой пользовательский опыт и привлечь внимание с дисплеем, который ярко светит в любой среде.
Изучите возможности сегодня!
Быстрая информация о продукте
1. LCD Размер: 1,54 ′′ дюйма TFT
2Разрешение: 240х240
3. Угол обзора: все углы обзора
4Размер контуры: 31,52x33,72x1,8 мм
5. ИК для ЖК-диспетчера: ST7789V
6. Тип интерфейса LCD: SPI
7Температура: верхняя -20°C до +70°C; верхняя -30°C до +80°C
8. Сенсорная панель: пользовательский или стандартный емкостный сенсорный экран ((CTP) опциональный
Внешний рисунок![]()
![]()
Определение интерфейса пин
| Нет, нет, нет. | ПИН-код | Описание |
| 1-2 | LEDK | Светодиодный катод |
| 3-4 | ГНД | Земля |
| 5 | ФМАРК | Используется в качестве выходного сигнала TE (Tearing Effect) |
| 6 | SDA | Двусторонний пин серийного ввода/вывода данных |
| 7 | D/C | Пин выбора данных/команды |
| 8 | SCL | Пин SCL в качестве серийного часа при работе в серийном интерфейсе |
| 9 | CS | Входной пин для сигнала выбора чипа |
| 10 | Перезагрузка | Вводный сигнал LCM Reset |
| 11-12 | ОВВСК | Электроснабжение 1.8V/2.8V Напряжение |
| 13-14 | ВКК | Силовое питание 2.8В напряжение |
| 15-16 | ГНД | Земля |
| 17-22 | NC | NC |
| 23-24 | LEDA | ЛЭД-анод |
Максимальный абсолютный предел
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | .C |
| Температура хранения | Tstg | -30 до 80 | .C |
Характеристики постоянного тока (VDD=2,8V,Ta=25.C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
| Рабочее напряжение | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | ВДД = 2,8 В, ТА = 25,С |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V | |
| VIL | 0 | - | 0.2VDD | V | ||
| Ток утечки ввода | IIL | - Один.0 | - | 1.0 | μA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО | Испытание |
| Напряжение питания | Vf | - | 9.6 | - | V | Если=20 мА |
| Ток подачи | Если | - | 20 | - | mA | - |
| Обратное напряжение | ВР | - | - | 5 | V | - |
| Рассеивание энергии | Pd | - | 192 | - | мВт | - |
| Интенсивность света для LCM | - | 900 | 1000 | 1100 | Cd/m2 | Если=20mA |
| Единообразие для LCM | - | 80 | - | - | % | Если=20 мА |
| Цвет подсветки | Белый | |||||
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | ||
| Минуты | Тип | Макс | |||||
| 1 | Время ответа | Tr+Tf | 25°C | | 6 | | Мисс |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 7.1 | - | - |
| Уровень контраста | КР | θ=0, Нормальный угол обзора | - | 500 | - | - |
| Угол обзора | CR>10 | - | 80 | - | Уровень | |

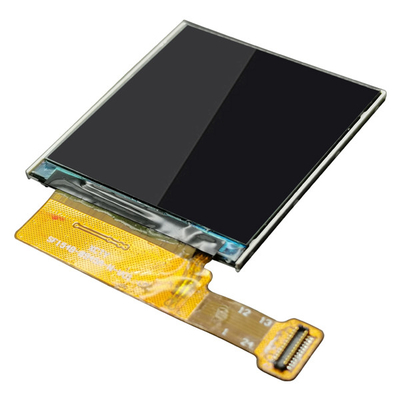

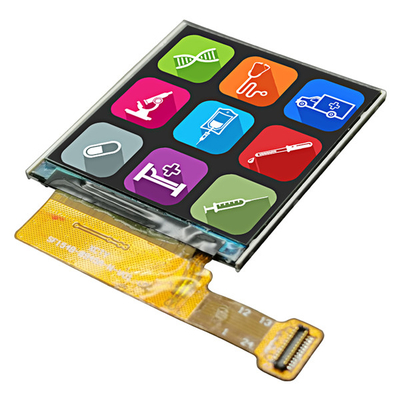

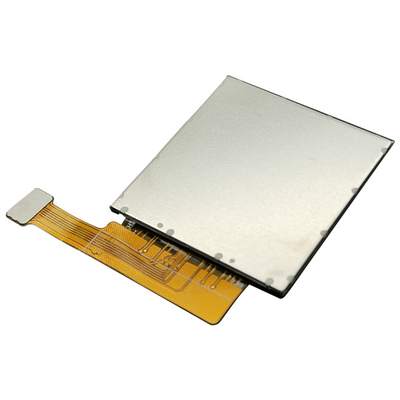

ПродуктФотографии
![]()
![]()
![]()
