Подробная информация о продукте:
|
| Ключевые слова: | 7-дюймовый HDMI TFT LCD | Резолюция: | пикселы 1024x600 |
|---|---|---|---|
| Поддержка сигнала: | HDMI 480i,480p,576i,576p,720p,1080i,1080p | CTP-интерфейс: | USB |
| Поверхностная яркость: | 500 cd/m2 - 1000 cd/m2 | сенсорный экран: | CTP (капацитивный сенсорный экран) |
| Вводная мощность: | Вход USB 5В ((+/-0,5В) | Совместимый с: | Поленика PI |
| поддержка: | Raspbian, Ubuntu, WIN10 IOT и другие системы | Направление просмотра: | IPS Все углы обзора ((85/85/85/85) |
| Срок службы светодиодов: | 40,000 часов | Операционная температура.: | – 20℃ к +70℃ |
| Температура хранения.: | от 30°C до +80°C | Выход аудио: | 8Ω1,5 Вт |
| Потребление энергии в режиме ожидания материнской платы: | < 0,25 Вт | кнопка (зарезервирована): | Включение, меню, вверх, вниз, выход |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 7-дюймовый HDMI TFT LCD дисплей,Емкостный дисплей касания TFT LCD |
||

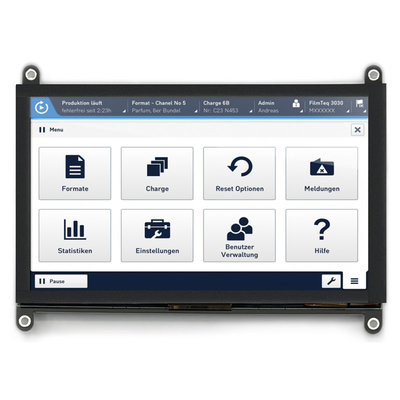

7-дюймовый HDMI TFT LCD дисплей с емкостным сенсорным экраном для Raspberry PI

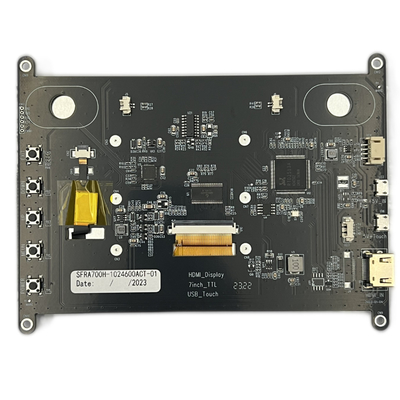

SFRA700H-1024600ACT-01 представляет собой HDMI TFT LCD модуль, который интегрировал TFT LCD, PCAP сенсорный и панель управления.
1- Модуль отлично представляет выход цифрового сигнала HDMI с ПК на 1024*600 LCD экране.
Поддержка HDMI 1.3, HDMI 1.4, HDCP 1.4Источник сигнала HDMI совместим с обычными мини-ПК, такими как Raspberry Pi, BB Black, Banana Pi и т. д.
3-TOUCH переходит от USB к I2C, нет необходимости устанавливать драйверы.
4- Дизайн в основном используется на дисплее Raspberry Pi, а также может использоваться на других устройствах с маленьким сенсорным экраном с промышленным управлением HDMI.Он поддерживает Raspbian, Ubuntu, WIN10 IOT и другие системы.
5- при использовании в качестве дисплея компьютера, он поддерживает Windows 7/8/10, пятиточечный сенсор, без драйверов.
| Ключевые слова: | 7 дюймовый HDMI TFT LCD |
| Решение: | 1024x600 пикселей |
| Поддерживается сигнал: | HDMI 480i,480p,576i,576p,720p,1080i,1080p |
| Интерфейс CTP: | USB |
| Совместима с: | Raspberry Pi |
| Направление просмотра: | IPS Все углы обзора ((85/85/85/85) |
| Светимость поверхности: | 500 Cd/m2 - 1000 Cd/m2 |
| Прикосновение к экрану | CTP (капацитивный сенсорный экран) |
| Входная мощность: | Ввод USB 5В ((+/-0,5В) |
| Поддержка: | Raspbian, Ubuntu, WIN10 IOT и другие системы |
| Продолжительность жизни светодиода: | 40000 часов |
| Рабочая температура: | от 20°C до +70°C |
| Температура хранения: | От 30°C до +80°C |
| Потребление энергии в режиме ожидания материнской платы: | < 0,25 Вт |
| Выход аудио: | 8Ω1,5 Вт |
| Кнопка (резервирована): | Сила, меню, вверх, вниз, выход |
| Сертификат: | ISO9001:2015 / ISO1400:2015 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
Характеристики
| Версия | 01 | ||
| Поддерживается сигнал | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| Прикосновение | Стандарт USB | ||
| VGA | Не поддержка | ||

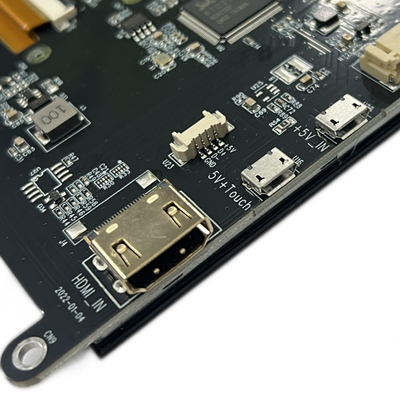

| Интерфейс на материнской плате | ввод | HDMI | Тип HDMI пластырь женский 19Pin пластырь (горизонтальный) |
| USB | MICRO 5P USB женский B тип 5.9MM (горизонтальный) | ||
| Интерфейс для наушников | NC | ||
| Интерфейс сенсорный | 6 штифтов | FPC-0.5-6PIN (горизонтальный) | |
| Интерфейс отображения | РГБ 50 пин | FPC-0.5-50PIN (горизонтально) | |
| Аудио | Выход аудио | 8Ω1,5 Вт | 4PIN-1.25 H1.8 Ультратонкое женское сиденье (горизонтально) |
| Электрическое питание | Вводная мощность | Вход USB 5В ((+/-0,5В) | |
| Показать Vop | 3.3В | ||
| Работа с энергией | Мощность на дисплее | ||
| Потребление энергии в режиме ожидания материнской платы | < 0,25 Вт | ||
| Меню OSD | Меню (резерв) | Яркость, Контраст, Автокоррекция, Фаза, Часы, Положение поля, Настройка функции, Перезагрузка и т.д. | |
| Язык (резерв) | Китайский, английский, французский, немецкий, итальянский, испанский, русский, корейский, японский и т.д. | ||
| кнопка (зарезервирована) | Сила, меню, вверх, вниз, выход | ||
7-дюймовый HDMI TFT LCD дисплей с емкостным сенсорным экраном для рисунков продуктов Raspberry PI
Дифференциация пин интерфейса HDMI
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 защищен |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | Т.М.Д.С. DATA1 защищен |
| 6 | Т.М.Д.С. ДАТА1- |
| 7 | Т.М.Д.С. DATA0+ |
| 8 | Т.М.Д.С. DATA0 защищен |
| 9 | Данные T.M.D.S. |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | Скрытые данные. |
| 12 | СМДС ДАТА КЛОЧК- |
| 13 | CEC (контроль потребительской электроники необязательно) |
| 14 | Зарезервировано (в кабеле, но на устройстве N.C.) |
| 15 | SCL(DDC) |
| 16 | SDA ((DDC) |
| 17 | Место DDC/CEC |
| 18 | +5В (энергоснабжение) |
| 19 | Кабель для смены зондов на горячем |
7-дюймовый HDMI TFT LCD дисплей с емкостным сенсорным экраном для Raspberry PI
Производственные мощности и сертификаты
Проектируемый емкостный сенсорный экран (PCAP)
Проектируемая емкость (PCAP) технологии касания предлагает быструю и чувствительную реакцию и профессиональную надежность в сочетании.Проектируемый емкостный сенсорный экран от Saef Technology предназначен для строгих промышленныхМы также можем объединить PCAP сенсорные экраны с жидкокристаллическими дисплеями (LCD),что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.
Стекло покрытия:
1. Форма: специальные размеры, формы, окраски, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF
Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232
Свяжитесь с нами
Мы рады услышать о ваших проектах, если у вас есть вопросы, вы можете связаться с нами по адресу sales2@saef.com.cn
