Подробная информация о продукте:
|
| Ключевые слова: | 7 интерфейс дюйма HDMI | Резолюция: | Разрешение 1024x600 точек |
|---|---|---|---|
| CTP-интерфейс: | USB | Поверхностная яркость: | 1000 cd/m2 |
| сенсорный экран: | CTP (емкостный экран касания) | Размер защитного прозрачного стекла: | Настраиваемый |
| Штыри: | 19 | Направление просмотра: | IPS весь угол наблюдения (80/80/80/80) |
| Операционная температура.: | – 30℃ к +75℃ | Срок службы светодиодов: | 40,000 часов |
| Выделить: | Дисплей PCAP HDMI TFT,Модуль экрана касания PCAP емкостный,Дисплей ISO14000 промышленный TFT |
||
HDMI 7-дюймовый дисплей, 7-дюймовый PCAP TFT дисплей
Saef Technology SFRA700H-1024600ACT-W01 отлично отображает выход цифрового сигнала HDMI с ПК на ЖК-экране 1024*600.3, HDMI 1.4, HDCP 1.4Источник сигнала HDMI совместим с обычными мини-ПК, такими как Raspberry Pi, BB Black, Banana Pi и т. Д. Touch работает от USB до I2C, нет необходимости устанавливать драйверы.Дизайн в основном используется на дисплее Raspberry PiПри использовании в качестве дисплея Raspberry Pi он поддерживает Raspbian, Ubuntu, WIN10 IOT и другие системы с одним сенсорным прикосновением.При использовании в качестве дисплея компьютера, поддерживает Windows 7/8/10, пятиточечный сенсор, без драйверов.
| Версия | 01 | ||
| Поддерживается сигнал | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| Прикосновение | Стандарт USB | ||
| VGA | Не поддержка | ||
| Интерфейс на материнской плате | ввод | HDMI | Тип HDMI пластырь женский 19Pin пластырь (горизонтальный) |
| USB | MICRO 5P USB женский B тип 5.9MM (горизонтальный) | ||
| Интерфейс для наушников | NC | ||
| Интерфейс сенсорный | 6 штифтов | FPC-0.5-6PIN (горизонтальный) | |
| Интерфейс отображения | РГБ 50 пин | FPC-0.5-50PIN (горизонтально) | |
| Аудио | Выход аудио | 8Ω1,5 Вт | 4PIN-1.25 H1.8 Ультратонкое женское сиденье (горизонтально) |
| Электрическое питание | Вводная мощность | Вход USB 5В ((+/-0,5В) | |
| Показать Vop | 3.3В | ||
| Работа с энергией | Мощность на дисплее | ||
| Потребление энергии в режиме ожидания материнской платы | < 0,25 Вт | ||
| Меню OSD | Меню (резерв) | Яркость, Контраст, Автокоррекция, Фаза, Часы, Положение поля, Настройка функции, Перезагрузка и т.д. | |
| Язык (резерв) | Китайский, английский, французский, немецкий, итальянский, испанский, русский, корейский, японский и т.д. | ||
| кнопка (зарезервирована) | Сила, меню, вверх, вниз, выход | ||
Дифференциация пин интерфейса HDMI
1 T.M.D.S DATA2+
2 T.M.D.S DATA2 защищены
3 T.M.D.S DATA2-
4 T.M.D.S. DATA1+
5 T.M.D.S. DATA1 защищен
6 Т.М.Д.С. DATA1-
7 Т.М.Д.С. DATA0+
8 T.M.D.S DATA0 защищен
9 Т.М.Д.С. DATA0-
10 T.M.D.S. ДАТА КЛОК+
11 СМДС DATA CLOCK защищен
12 T.M.D.S. DATA CLOCK
13 CEC (Контроль потребительской электроники необязательно)
14 Зарезервировано (в кабеле, но N.C. на устройстве)
15 SCL ((DDC)
16 SDA ((DDC)
17 МРК/ЦЭК
18 +5В (энергоснабжение)
19 Кабель для смены зондов на горячем
Определение пина сенсорной панели
1 VDD
2 ГНД
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA

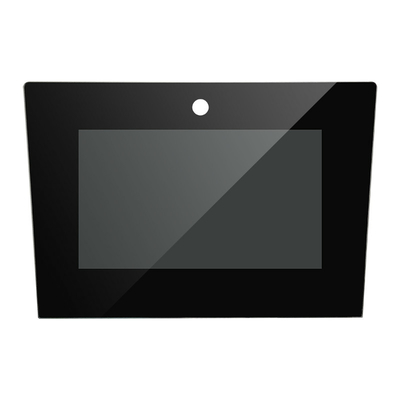

HDMI 7-дюймовый дисплей, 7-дюймовый PCAP TFT дисплейРисунок продукта

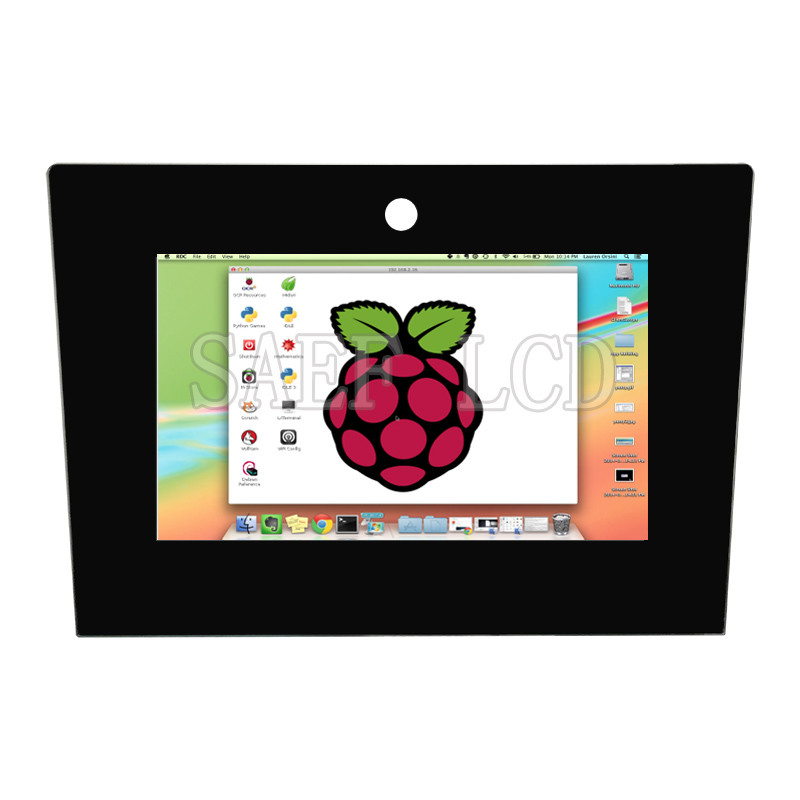

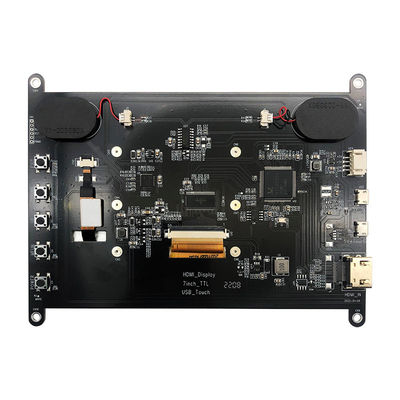

HDMI 7-дюймовый дисплей, 7-дюймовый PCAP TFT дисплейИзображение продукта
