Подробная информация о продукте:
|
| Ключевые слова: | HDMI TFT дисплей 5 дюймов | поддержка: | Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
|---|---|---|---|
| Резолюция: | точки 800*480 | Сенсорный экран: | CTP (емкостный экран касания) |
| Поверхностная яркость: | 300 cd/m2 - 1000 cd/m2 | CTP-интерфейс: | IIC на USB |
| Направление просмотра: | IPS Все углы обзора (85/85/85/85) | Продолжительность жизни СИД: | 40 000 часов |
| Операционная температура.: | – 20℃ к +70℃ | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 800x480 ставит точки дисплей касания HDMI,Дисплей касания Pi HDMI поленики,Дисплей ISO9001 промышленный TFT |
||

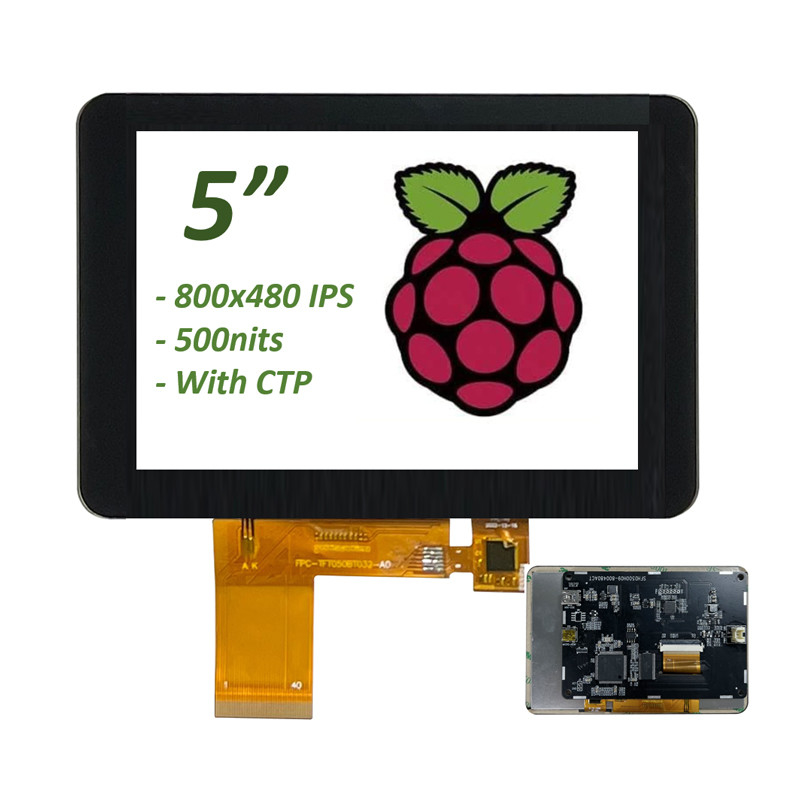

5" Raspberry Pi совместимый HDMI TFT сенсорный дисплей 800x480 IPS

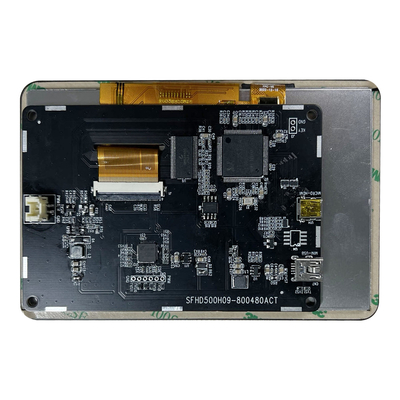

SFHD500H09-800480A-CT представляет собой HDMI TFT LCD модуль, который интегрировал TFT LCD, PCAP сенсорный и панель управления.
Этот 5-дюймовый TFT-дисплей является идеальным компаньоном для Raspberry Pi. 5-дюймовый HDMI TFT-дисплей подключается к RPi с помощью родного разъема DSI на RPi.Это соединение обеспечивает все необходимое для дисплея - информацию о дисплееЭто означает, что все GPIO RPi доступны для подключения к другим периферийным устройствам*.
Кроме того, в отличие от многих RPi дисплеев, этот дисплей готов к использованию и не требует изменений в файле config.txt на RPi перед включением*.
Особенности:
> 5 дюймов цветный TFT дисплей 500 нит
>Капацитивный сенсорный экран
>Поддержка: выход сигнала из интерфейса RGB.
>Поддержка: язык OSD ((китайский/английский).
>Один 15-контактный разъем требуется для отображения, касания крышки и питания
>Соединяется с DSI на RPi Не использует GPIO
>Конфигурационный файл готов к работе
>Поддержка: I2C на USB Капацитивная одноприкосновная и многоприкосновная функции.
>Поддержка: HDMI-источник сигнала из Windows/Raspberry Pi/ATK/STB/DVD.
>Поддержка: вход DC-5V USB-5V2A.
>Аудио: Не поддерживается, при необходимости может быть настроен.
>Программное обеспечение на материнской плате поддерживает онлайн-обновления.
|
Ввод видео |
HDMI | 1080p | ||
| Версия HDCP | 2.0 | |||
| Рабочая мощность | DC 5V2A | |||
| Потребление энергии в режиме ожидания | < 0,25 Вт | |||
|
ЖК-дисплей |
Дисплей | ТФТ-дисплей | ||
| Интерфейс отображения | RGB | |||
| Резолюция | 800*480@60HZ | |||
| Напряжение экрана привода | 3.3В | |||
| Выход наушников | Не поддержка | |||
| Выход динамика | Не поддержка | |||
| Светодиоды | Способ настройки яркости | PWM | ||
| Клавиатура | Не поддержка | |||
| Язык OSD | Китайский/английский | |||
5" Raspberry Pi совместимый HDMI TFT сенсорный дисплей 800x480 IPS

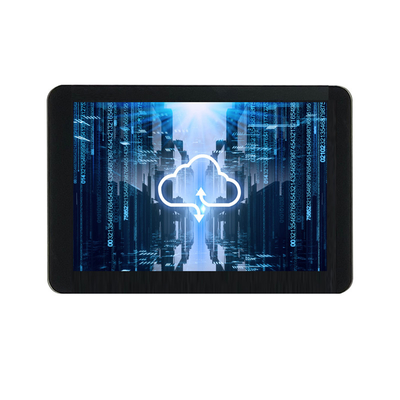

5" Raspberry Pi совместимый HDMI TFT сенсорный экран 800x480 IPS изображение продукта
Определение пин HDMI
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S DATA2 защищенный屏蔽 |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S DATA1 защищенный屏蔽 |
| 6 | Т.М.Д.С. ДАТА1- |
| 7 | Т.М.Д.С. DATA0+ |
| 8 | T.M.D.S DATA0 защищенный屏蔽 |
| 9 | Данные T.M.D.S. |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK защищенный屏蔽 |
| 12 | СМДС ДАТА КЛОЧК- |
| 13 |
CEC (контроль потребительской электроники, необязательно электронная электронный потребительский контроллер (электронный потребительский контроллер) |
| 14 | Зарезервировано (в кабеле, но на устройстве N.C.) |
| 15 | SCL ((DDC Часы) |
| 16 | Данные SDA ((DDC) |
| 17 | Место DDC/CEC |
| 18 | Мощность +5В |
| 19 | Провода для смены на горячем топливе |
Производственные мощности и сертификаты
Технология SAEF Мини / Малый HDMI сигнал TFT LCD дисплейная панель
SAEF выпущен для HDMI-сигнала Дисплеи предназначены для работы с Raspberry Pi или встроенной системой, компьютерами с одной платой (или настольными / ноутбуками), которые поддерживают выход сигнала HDMI.Эти серии дисплейных модулей поставляются с панелью управления с выходом интерфейса сигнала HDMISAEF предлагает широкий ассортимент небольших и средних размеров HDMI TFT дисплейных модулей в размерах, таких как 1,28 дюймовый HDMI TFT Round Display,2,8 дюйма HDMI TFT круглый дисплей, 3,4 дюйма HDMI TFT дисплей, 3,6 дюйма HDMI TFT круглый дисплей, 5 дюймов HDMI TFT круглый дисплей, 4,3 дюйма HDMI TFT дисплей, 5 дюймов HDMI TFT дисплей,7-дюймовый HDMI TFT дисплей10,1 дюйма HDMI TFT дисплей, 11,6 дюйма HDMI TFT дисплей, 12,3 дюйма HDMI TFT дисплей, 13,3 дюйма HDMI TFT дисплей, 14 дюймов HDMI TFT дисплей, 15 дюймов HDMI TFT дисплей, 15,6 дюймов HDMI TFT дисплей,17-дюймовый HDMI TFT дисплей, 18,5-дюймовый HDMI TFT дисплей, 21,5-дюймовый HDMI TFT дисплей, 23,8-дюймовый HDMI TFT дисплей, 24-дюймовый HDMI TFT дисплей, 25-дюймовый HDMI TFT дисплей, 27-дюймовый HDMI TFT дисплей и 28-дюймовый HDMI TFT дисплей.Эти дисплеи представлены ниже преимущества:
> Разработан для того, чтобы использование Raspberry Pi стало легким (поддержка использования Rasberry Pi)
> Поддержка выхода сигнала HDMI
> Хорошая сенсорная реакция
> Быстрое время отклика
> Поддержка Raspberry Pi GPIO
> Поддержка мини-ПК, он может работать как компьютерный монитор
> Поддержка RTP с интерфейсом USB
> Поддержка опции PCAP
> Доступна опция без сенсорной панели
Ключевое слово поиска: 1,28 дюйма HDMI TFT Round Display, 2,8 дюйма HDMI TFT Round Display, 3,4 дюйма HDMI TFT Display, 3,6 дюйма HDMI TFT Round Display, 5 дюймов HDMI TFT Round Display, 4,3 дюйма HDMI TFT Display,5-дюймовый HDMI TFT дисплей, 7-дюймовый HDMI TFT дисплей, 10,1-дюймовый HDMI TFT дисплей, 11,6-дюймовый HDMI TFT дисплей, 12,3-дюймовый HDMI TFT дисплей, 13,3-дюймовый HDMI TFT дисплей, 14-дюймовый HDMI TFT дисплей,15-дюймовый HDMI TFT дисплей, 15,6-дюймовый HDMI TFT дисплей, 17-дюймовый HDMI TFT дисплей, 18,5-дюймовый HDMI TFT дисплей, 21,5-дюймовый HDMI TFT дисплей, 23,8-дюймовый HDMI TFT дисплей, 24-дюймовый HDMI TFT дисплей, 25-дюймовый HDMI TFT дисплей,27 дюймовый HDMI TFT дисплей, 28 дюймовый HDMI TFT дисплей
