Подробная информация о продукте:
|
| Ключевые слова: | 4,3" дисплей DSI HDMI | Резолюция: | пикселы 800x480 |
|---|---|---|---|
| Поддержка: | HDMI1.3、 HDCP2.2、 HDCP1.4、 HDMI1.4 | Совместима с: | Банан Pi、 черноты BB、 Pi поленики |
| CTP-интерфейс: | USB до IIC | Поверхностная яркость: | 300 cd/m2 - 1000 cd/m2 |
| Сенсорный экран: | CTP (емкостный экран касания) | Срок службы светодиодов: | 40,000 часов |
| Операционная температура.: | – 20℃ к +70℃ | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | дисплей Pi Dsi поленики 300cd/m2,дисплей Pi Dsi поленики 800x480,Дисплей Pi 4 Dsi поленики CTP |
||
40,3-дюймовый дисплей DSI, 4,3-дюймовый дисплей HDMI
SFHDMI430H-800480A-CT представляет собой HDMI TFT LCD модуль, который интегрировал TFT LCD, PCAP сенсорный и панель управления.
14,3-дюймовый IPS экран, аппаратное разрешение 800×480 точек.
2Капацитивное 5-точечное сенсорное управление.
3. Капацитивная сенсорная панель из закаленного стекла, твердость >= 6H.
4Поддержка Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 требует дополнительного адаптера DSI-Cable-15cm.
5. Запускайте ЖК-дисплей прямо через интерфейс Raspberry Pi с частотой обновления до 60 Гц.
6При использовании с Raspberry Pi поддерживаются операционная система Raspberry Pi / Ubuntu / Kali и Retropie, без диска.
7Поддержка управления яркостью подсветки с помощью программного обеспечения.

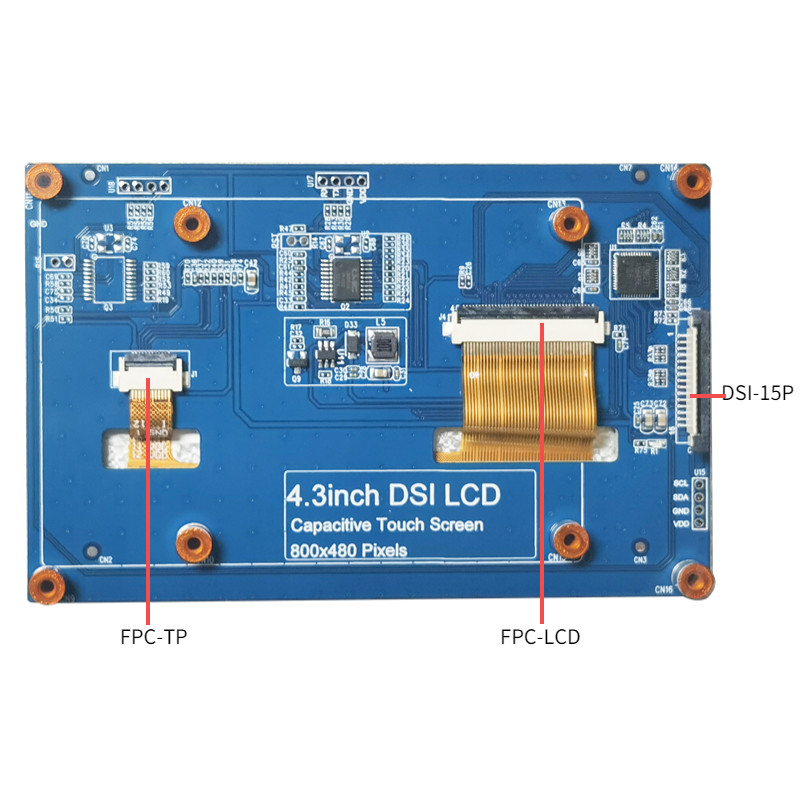

Аппаратные соединения
Используя кабель FFC, подключите 4,3-дюймовый ЖК-дисплей DSI к DSI-коннектору Raspberry Pi.
2Для удобства использования, вы можете закрутить заднюю часть 4,3-дюймового DSI LCD Raspberry Pi и собрать медные столбы.
Как показано на следующей рисунке:
Соединения программного обеспечения
ОС Raspberry Pi / Ubuntu / Kali и системы Retropie для Raspberry Pi.
1. Пожалуйста, загрузите последнюю версию изображения с официального сайта Raspberry Pi. Загрузите сжатый файл на свой ПК и извлечь файл.img.
2. Подключите TF-карту к ПК и отформатируйте TF-карту с помощью программного обеспечения SDFormatter.
3. Откройте программное обеспечение Win32DiskImager, выберите изображение системы, подготовленное в шаге 1, и нажмите на запись, чтобы вспыхнуть изображение системы.
4. После мигания, сохранить и безопасно выбросить TF-карту. И вставить TF-карту в Raspberry Pi.
5. Включите Raspberry Pi, подождите несколько секунд, чтобы отобразить нормально. После запуска системы, он может быть нормально тронут.
Примечание: 2 декабря 2021 года операционная система Raspberry Pi расщепилась на две ветви, ветвь Buster и ветвь Bullseye.
Отделение Buster является продолжением старой системы и более стабильным.Нынешняя ветвь Bullseye только что была выпущена и еще не стабильна.
Если вы промышленный пользователь, филиал Buster настоятельно рекомендуется.
Если вы используете систему с ветвью Buster, изображение будет работать без каких-либо изменений. Если вы используете систему, которая ветвит Bullseye, также потребуются следующие модификации.
Комментируйте следующее заявление в файле config.txt (конфигурационный файл находится в корневом каталоге карты TF, т.е. /boot):
#camera_auto_detect=1
#dtoverlay=vc4-kms-v3d
Добавить ниже [все] следующее утверждение:
dtoverlay=vc4-fkms-v3d
start_x=1
Перезагрузить Raspberry Pi после сохранения
перезагрузить sudo
Если вам нужно использовать камеру CSI под системой отдела Bullseye. Поскольку этот филиал использует библиотеку камер libcamera по умолчанию, эта библиотека не поддерживает драйверы FKMS.
Так что, в дополнение к вышеперечисленным модификациям, вам также нужно установить библиотеку камеры Rappicam.
Вот как его установить:
Запустить следующую команду в терминале:
CD ~
sudo apt установить
Git клонhttps://github.com/raspberrypi/userland
cd userland
./постройте меня
sudo cp build/bin/* /bin/
После этого выполните следующую команду для закрытия:
Силовой отвод
Подключите камеру Raspberry Pi к интерфейсу CSI Raspberry Pi, снова включите Raspberry Pi, и после загрузки системы выполните следующую команду:
Фотография
Распис -о изображение.jpg
Камера
Raspivid -o видео.h264 -t 10000

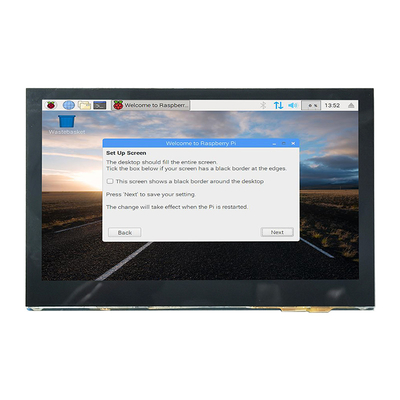

4.3-дюймовый DSI, 4,3-дюймовый HDMI дисплейИзображение продукта
Дифференциация пин интерфейса HDMI
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 защищен |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | Т.М.Д.С. DATA1 защищен |
| 6 | Т.М.Д.С. ДАТА1- |
| 7 | Т.М.Д.С. DATA0+ |
| 8 | Т.М.Д.С. DATA0 защищен |
| 9 | Данные T.M.D.S. |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | Скрытые данные. |
| 12 | СМДС ДАТА КЛОЧК- |
| 13 | CEC (контроль потребительской электроники необязательно) |
| 14 | Зарезервировано (в кабеле, но на устройстве N.C.) |
| 15 | SCL(DDC) |
| 16 | SDA ((DDC) |
| 17 | Место DDC/CEC |
| 18 | +5В (энергоснабжение) |
| 19 | Кабель для смены зондов на горячем |
