Подробная информация о продукте:
|
| Ключевые слова: | Дисплей HDMI 13,3 дюйма | Резолюция: | 1920*1080 |
|---|---|---|---|
| CTP-интерфейс: | IIC на USB | Поверхностная яркость: | 300 cd/m2 - 1000 cd/m2 |
| сенсорный экран: | емкостный экран касания | Направление просмотра: | IPS Все углы обзора (85/85/85/85) |
| Срок службы светодиодов: | 40,000 часов | Операционная температура.: | – 20℃ к +70℃ |
| Соответствие: | Соответствует требованиям REACH & RoHS | поддержка: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Выделить: | Дисплей касания LCD 13,3 дюймов,Дисплей касания RoHS LCD |
||
HDMI 13,3-дюймовый дисплей, Raspberry Pi 13,3" Touch LCD
SFHDMI133H-19201080A-CT представляет собой 13,3-дюймовую панель драйверов FHD-дисплея с максимальным разрешением 1920x1080 @ 60HZ для одного функционального назначения ввода сигнала HDMI.
* этот HDMI 13,3-дюймовый монитор поддерживает выход сигнала интерфейса экрана EDP.
* этот HDMI 13,3-дюймовый TFT дисплей OSD ключ может поддерживать различные языки OSD на выбор.
* это 13,3-дюймовое программное обеспечение для HMDI TFT-дисплея поддерживает онлайн обновление.
* этот HDMI 13,3-дюймовый TFT дисплей поддерживает PCAP емкостный сенсорный экран.
* этот Raspberry Pi 13,3" сенсорный экран поддерживает двухнаправленный HDMI 1.4 и HDCP версии 2.0.
* этот Raspberry Pi 13,3" сенсорный ЖК-экран поддерживает функцию USB HUB, внешний интерфейс USB2.0, может быть подключен к внешнему сенсорному экрану USB.
* этот Raspberry Pi 13,3" TFT дисплей поддерживает вход 12-20В.
* этот Raspberry Pi 13.3" TFT поддерживает 1.5W*2 усиление выхода и выхода наушников.
Особенности
|
Ввод видео
|
HDMI | 1080p | ||
| Версия HDCP | 2.0 | |||
| Рабочее энергоснабжение | Прямой ток 5 ~ 20 В | |||
| Потребление энергии в режиме ожидания | < 0,25 Вт | |||
|
ЖК-дисплей |
ЖК | ТФТ-дисплей | ||
| интерфейс | ЭДП | |||
| Максимальное разрешение | 1920*1080@60HZ | |||
| Напряжение привода экрана | 3.3V(R33),5V(R5) | |||
| Выход наушников | > 150 МВт (32Ω/0 дБ сигнал) | |||
| Выход динамика | 2X1.5W THD+N<10%@1KHZ | |||
| Светодиоды | 调光方式 | PWM | ||
| Нажатие клавиатуры | Сила, Ключ1, Ключ2, Авто, меню, необязательно | |||
| Язык OSD | Китайский/английский/немецкий/корейский/французский/испанский/японский и другие | |||

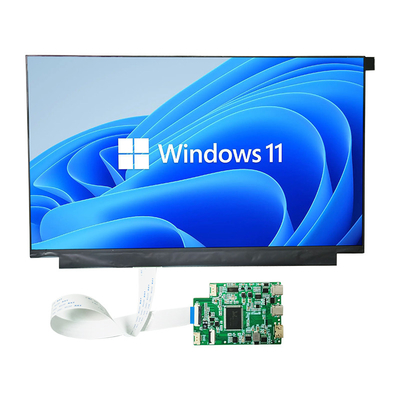

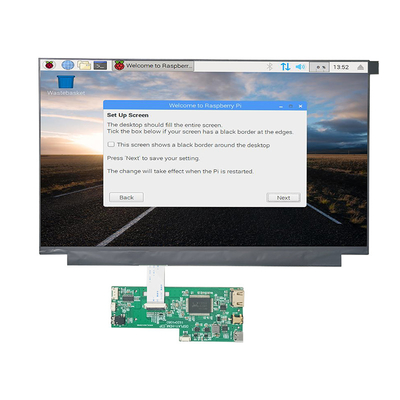

HDMI 13,3-дюймовый дисплей, Raspberry Pi 13,3" Touch LCD Изображение продукта
![]()
![]()
![]()
![]()
HDMI 13,3-дюймовый дисплей, Raspberry Pi 13,3" сенсорный ЖК-диск
| Ключевые слова: | Дисплей HDMI 13,3 дюйма | Решение: | 1920*1080 |
|---|---|---|---|
| Интерфейс CTP: | IIC на USB | Светимость поверхности: | 300 Cd/m2 - 1000 Cd/m2 |
| Прикосновение к экрану | Капацитивный сенсорный экран | Направление просмотра: | IPS Все углы обзора (85/85/85/85) |
| Продолжительность жизни светодиода: | 40000 часов | Рабочая температура: | от 20°C до +70°C |
| Соответствие: | Соответствует требованиям REACH & RoHS | Поддержка: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
Определение пин HDMI
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S DATA2 защищенный屏蔽 |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S DATA1 защищенный屏蔽 |
| 6 | Т.М.Д.С. ДАТА1- |
| 7 | Т.М.Д.С. DATA0+ |
| 8 | T.M.D.S DATA0 защищенный屏蔽 |
| 9 | Данные T.M.D.S. |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK защищенный屏蔽 |
| 12 | СМДС ДАТА КЛОЧК- |
| 13 |
CEC (контроль потребительской электроники, необязательно электронная электронный потребительский контроллер (электронный потребительский контроллер) |
| 14 | Зарезервировано (в кабеле, но на устройстве N.C.) |
| 15 | SCL ((DDC Часы) |
| 16 | Данные SDA ((DDC) |
| 17 | Место DDC/CEC |
| 18 | Мощность +5В |
| 19 | Провода для смены на горячем топливе |

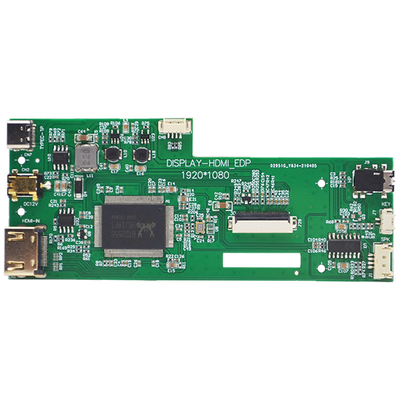

Размеры и спецификации, связанные с ПКБ панели управления.
1Толщина ПКБ + максимальная высота самого высокого компонента ≤ 7,8 мм
2Длина PCB = 120 мм
3Ширина ПКБ = 50 мм
4Толщина PCB = 1,0 мм
Спецификации отверстий винта: диаметр 2,0 мм Размер и координаты отверстий винта показаны на схеме конструкции
