Подробная информация о продукте:
|
| Ключевые слова: | 8 дюймов TFT LCD | Резолюция: | 1920*1200 |
|---|---|---|---|
| интерфейс: | ЛВДС | Пины: | 45 штырей |
| сенсорный экран: | Доступно / необязательно | Поверхностная яркость: | 1200 cd/m2 (ниты) |
| Срок службы светодиодов: | 40,000 часов | Направление просмотра: | Все углы наблюдения |
| Соединение: | Тип соединителя | Операционная температура.: | от 30°C до +85°C |
| Управляющая панель: | Доступно / необязательно | Константа тока светодиода: | Доступно / необязательно |
| Соответствие: | Соответствует требованиям REACH & RoHS | Сертификация: | ISO9001:2015 / ISO14000:2015 |
| Выделить: | 1200 нит TFT LCD,8 дюймов TFT LCD,FHD TFT LCD |
||
Представляем 8-дюймовый TFT LCD дисплей - высокая яркость, полное разрешение HD для промышленных и наружных приложений!
Спецификации продукции
| Параметр | Спецификация | Единица | Примечание |
| Размер контуры | 181.7 ((H) ×119.8 ((V) ×5.5 ((T) | мм | МОГ |
| Активная зона | 172.224 ((H) ×107.640 ((V) | мм | Примечание 1.1 |
| Яркость | 1000-1200 | cd/m2 | - |
| Количество пикселей | 1920 ((H) xRGB×1200 (V) | пиксели | - |
| Пиксельный диапазон | 29.9 ((H) ×3×89.7 ((V) | мм | - |
| Устройство пикселей | Вертикальная полоса RGB | - | - |
| Отображение цветов | 16.7M | - | - |
| Цветовая гамма | 70% (минус), 75% (типично) | CF @C Light | |
| Режим отображения | Обычно черный. | - | - |
| Направление просмотра | 85/85/85/85 (типовой) 80/80/80/80 (минут) | Дег. | CR>=10 |
| Вес | ТБД | грамм | - |
| интерфейс | LVDS с двумя портами ((8 бит) | - | - |
| IC | FL5893DA | Примечание 1.2 |
Механический чертеж
Описание пин
| Нет, нет, нет. | Символ | Функция | Нет, нет, нет. | Символ | Функция |
| 1 | ВЛЕД- | Мощность светодиодного обратного освещения (катода) | 24 | ГНД | земля |
| 2 | ВЛЕД- | Мощность светодиодного обратного освещения (катода) | 25 | OLV2P | Ввод данных дифференциала LVDS положительный |
| 3 | VLED+ | Мощность для светодиодного подсветки (анода) | 26 | OLV2N | Ввод данных дифференциала LVDS отрицательный |
| 4 | VLED+ | Мощность для светодиодного подсветки (анода) | 27 | ГНД | земля |
| 5 | NC | Никакой связи. | 28 | OLVCLKP | Ввод данных дифференциала LVDS положительный |
| 6 | ГНД | земля | 29 | OLVCLKN | Ввод данных дифференциала LVDS отрицательный |
| 7 | ELV3P | Ввод данных дифференциала LVDS положительный | 30 | ГНД | земля |
| 8 | ELV3N | Ввод данных дифференциала LVDS отрицательный | 31 | OLV1P | Ввод данных дифференциала LVDS положительный |
| 9 | ГНД | земля | 32 | OLV1N | Ввод данных дифференциала LVDS отрицательный |
| 10 | ELV2P | Ввод данных дифференциала LVDS положительный | 33 | ГНД | земля |
| 11 | ELV2N | Ввод данных дифференциала LVDS отрицательный | 34 | ОВВ0П | Ввод данных дифференциала LVDS положительный |
| 12 | ГНД | земля | 35 | ОВВ0Н | Ввод данных дифференциала LVDS отрицательный |
| 13 | ELVCLKP | Ввод данных дифференциала LVDS положительный | 36 | ГНД | земля |
| 14 | ELVCLK N | Ввод данных дифференциала LVDS отрицательный | 37 | I2C _SDA | Ввод/вывод данных для I2C ((пожалуйста, оставьте эти штифты открытыми.) |
| 15 | ГНД | земля | 38 | I2C _SCL | Сигнал часа для I2C (пожалуйста, оставьте эти шпильки открытыми). |
| 16 | ELV1P | Ввод данных дифференциала LVDS положительный | 39 | VDD_OTP | Электроснабжение для OTP-схемы (пожалуйста, оставьте эти штифты открытыми). |
| 17 | ELV1N | Ввод данных дифференциала LVDS отрицательный | 40 | EEPEN | Только тест Pin ((пожалуйста, оставьте эти булавки открытыми.) |
| 18 | ГНД | земля | 41 | VDDIN | Электрическое питание |
| 19 | ELV0P | Ввод данных дифференциала LVDS положительный | 42 | VDDIN | Электрическое питание |
| 20 | ELV0N | Ввод данных дифференциала LVDS отрицательный | 43 | VDDIN | Электрическое питание |
| 21 | ГНД | земля | 44 | VDDIN | Электрическое питание |
| 22 | OLV3P | Ввод данных дифференциала LVDS положительный | 45 | VDDIN | Электрическое питание |
| 23 | OLV3N | Ввод данных дифференциала LVDS отрицательный |
Оптические спецификации
| Параметр | Символ | Состояние | Минуточку. | Тип. | Макс. Макс. | Единица | Примечание | |
|
Диапазон угла обзора |
Горизонтальные |
Θ3 |
КР > 10 |
80 | 85 | - | Дег. |
Примечание 6.1 |
| Θ9 | 80 | 85 | - | Дег. | ||||
|
Вертикальная |
Θ12 | 80 | 85 | - | Дег. | |||
| Θ6 | 80 | 85 | - | Дег. | ||||
| Соотношение контраста | КР |
Θ = 0 |
1000 | 1200 | - |
HC+APF Примечание 6.2/6.3 |
||
| Передача клеток | Тр | 3.8 | 4.5 | - | % | |||
|
Chroma@CIE1931 |
Rx |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C Light Note 6.4 |
||
| Ры | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| Ги | 0.582 | 0.602 | 0.622 | |||||
| Bx | 0.113 | 0.133 | 0.153 | |||||
| От: | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| Уай | 0.318 | 0.338 | 0.358 | |||||
| Цветовая гамма | Θ = 0 | 70 | 75 | - | % | |||
| Время ответа | Tr+Tf |
Ta= 25 C Θ = 0 |
- |
30 | 35 | мс | Примечание 6.5 | |
Параметры испытания надежности
| Нет, нет. | Позиции | Условия |
| 1 | Испытание хранения при высокой температуре ((HTS) | 85°C, 240 часов, не работает |
| 2 | Испытание хранения при низкой температуре ((LTS) | -30°C, 240 часов, не работает |
| 3 | Высокотемпературное рабочее испытание ((HTO) | 85°C, 240 часов, работа |
| 4 | Испытание работы при низкой температуре ((LTO) | -30°C, 240 часов, рабочий |
| 5 | Тепловая влажность Рабочее испытание ((THO) | 60°C/90%RH, 240 часов, рабочий |
| 6 | Испытание хранения теплового цикла (TST) | -30~80°C, 100 циклов, 1 час/цикл, не работает |
|
7 |
Приклеивание изображения |
5*5 рисунок, 1 час 25°C±2°C рисунок проверки Серый 127, Через 3 минуты мура должна быть полностью очищена. |

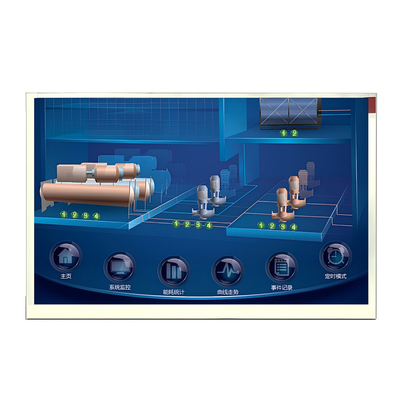

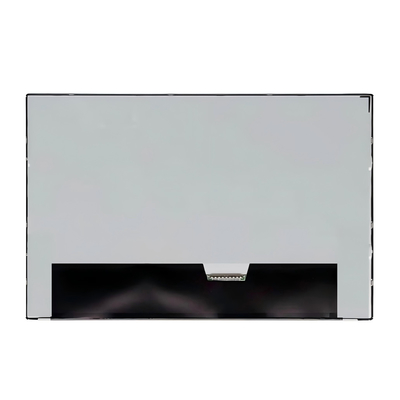

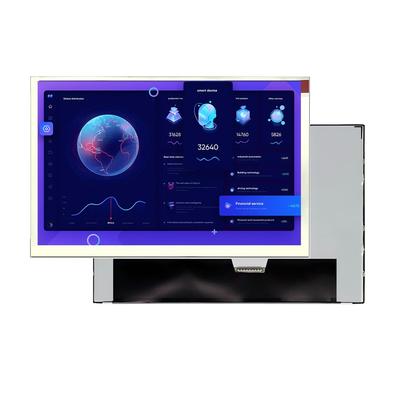

Изображение продукта
