Подробная информация о продукте:
|
| Продукт: | 20,1" дюйма Круглый TFT | Резолюция: | точки 480x480 |
|---|---|---|---|
| интерфейс: | 3 линии SPI + 18 бит RGB | Сенсорный экран: | Без прикосновения (PCAP необязательно) |
| Направление просмотра: | IPS (80/80/80/80) | Управляющий модуль: | ST7701S |
| Пин-номер: | 40 штифтов | Размер модуля: | 580,18 х 59,71 х 2,26 (мм) |
| Активная зона: | 53.28 мм Диаметр | Соединение: | ZIF |
| Поверхностная яркость: | 1000 cd/m2 (ниты) | Операционная температура.: | -20°C до +70°C |
| Срок службы светодиодов: | 40,000 часов | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1000 нит высокой яркости TFT дисплей,2.1 дюймовый Круглый TFT LCD,480x480 точек матричный TFT дисплей |
||
Об этом пункте SF-TC210B-8947A3N
Представляем наши новейшие инновации в области дисплейной технологии:высокояркость 1000 нит 2,1 дюйма круглый TFT LCD! Этот компактный дисплей, предназначенный для исключительной четкости изображения и ярких цветов, имеетМатрица с точками 480x480Резолюция, гарантируя, что каждая деталь оживает.
Ключевые особенности включают:
Хотите ли вы улучшить пользовательский опыт в потребительской электронике, автомобильных дисплеях или промышленных интерфейсах, этот TFT LCD - идеальное решение.Улучшите визуальную производительность вашего продукта с помощью нашего высокояркого дисплея, который воплощает ваши идеи в жизнь!
Откройте для себя разницу в качестве отображения с помощьюВысокая яркость 1000 нитсов 2,1 дюйма Круглый TFT LCDГде блеск встречает инновации!
Общие спецификации
| Тип ЖК | 2.1 дюйм |
| Резолюция (H*V) | 480 ((RGB) × 480 |
| Тип технологии | a-Si TFT |
| Конфигурация пикселей | Вертикальная полоса RGB |
| Режим отображения | Обычно черный. |
| Направление просмотра | Все |
| Направление инверсии серой шкалы | - |
| ДиаграммаРазмеры (W x H x T) ( мм) | 58.18*60.71*2.26 |
| Активная площадь ((мм) | 53.28*53.28 |
| Площадь просмотра CTP ((мм) | / |
| С/без сенсорного экрана | Без |
| Тип соединителя | 0.5 PITCH 40PIN |
| Тип заднего освещения | Светодиодные |
| Масса (г) | ТБД |
| Интерфейс отображения | 3SPI+18RGB |
| Количество цветов | 262K |
| Дисплейный драйвер IC | ST7701S |
Внешние измерения
Определение пин интерфейса
| 1 | Светодиод А | ЛЕД-АНОД |
| 2 | Светодиод K | ЛЕД-катод |
| 3 | Светодиод K | ЛЕД-катод |
| 4 | ГНД | Земля |
| 5 | ВКИ | Электрическое питание |
| 6 | Перезагрузка | Снизить сигнал, активный низкий |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | Сигнал данных SPI |
| 10 | SCK | Сигнал SPI Clock |
| 11 | CS | Сигнал выбора SPI Chip |
| 12 | PCLK | Сигнал RGB-точкового часа |
| 13 | DE | Сигнал включения данных RGB |
| 14 | VSYNC | Сигнал синхронизации каркасов RGB |
| 15 | HSYNC | Сигнал синхронизации RGB |
| 16 ~ 33 | DB0 ~ DB17 | Сигнал данных RGB ((DB0: BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | ГНД | Земля |
| 35 | TP_INT | Нажмите Перерыв |
| 36 | TP_SDA | Сигнал данных IIC с прикосновением |
| 37 | TP_SCL | Сигнал IIC Clock нажатие |
| 38 | TP_RESET | Сигнал нажатия |
| 39 | TP_VCI | Прикосновение |
| 40 | ГНД | Земля |
Абсолютные максимальные рейтинги
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 0.3~4.8 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Электрические характеристики
|
Положение |
Символ |
Минуты |
Тип |
Макс |
Единица |
Условия испытания |
|
Рабочее напряжение |
VDD |
2.5 |
2.8 |
4.8 |
V |
- |
|
Ток подачи |
IDD |
- |
- |
50 |
mA |
VDD=2,8V,Ta=25°C |
|
Входное напряжение |
ВИЧ |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Ток утечки ввода |
IIL |
- Один.0 |
- |
1.0 |
mA |
VIN=VDD или VSS |
Спецификация заднего освещения
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Впередний ток | Если | - Я... | 80 | - | mA |
| Напряжение вперед | VF | 5.4 | 6.4 | 6.6 | V |
| Режим подключения | - Я... | 4Параллельно | - Я... | ||
| Номер светодиода | / | 4 | шт. |

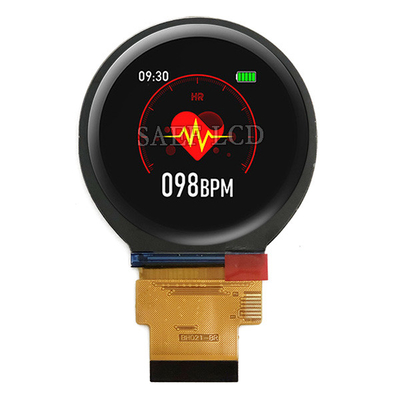

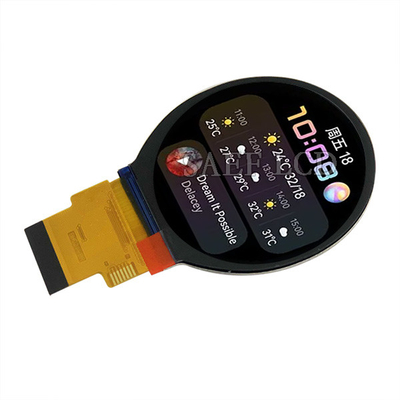

Изображение продукта
