Подробная информация о продукте:
|
| Ключевые слова: | 7 дисплей дюйма HDMI | Разрешение: | 800*480 |
|---|---|---|---|
| Интерфейс CTP: | USB до IIC | Совместимый с: | Банан Pi、 черноты BB、 Pi поленики |
| Поддержка: | HDMI1.3、 HDCP2.2、 HDCP1.4、 HDMI1.4 | Поверхностная яркость: | 300 cd/m2 - 1000 cd/m2 |
| Экран касания: | CTP (емкостный экран касания) | Продолжительность жизни СИД: | 40 000 часов |
| Работая Temp.: | – 20℃ к +70℃ | Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
| Выделить: | 800x480 7 дисплей дюйма HDMI,Дисплей дюйма HDMI Pi 7 поленики,дисплей 800x480 промышленный TFT |
||
HDMI дисплей 7 дюймов, 7 дисплей дюйма PCAP TFT
SFRA700H-800480ACT-01 модуль HDMI TFT LCD который интегрировал TFT LCD, касание PCAP и управлять доска.
1. экран 4,3 IPS дюйма, разрешение оборудования разрешения точек 800×480.
2. емкостное управление касания 5 пунктов.
3. закалил стеклянную емкостную сенсорную панель, твердость >=6H.
4. поддержка Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 требует опционного переходника DSI-Cable-15cm.
5. привод LCD сразу через интерфейс DSI Pi поленики с обновленные тарифы до 60Hz.
6. При использовании с поленикой Pi, поддержана операционная система Pi поленики/Ubuntu/Kali и Retropie, свободный от привод.
7. поддержка для контролировать для того чтобы осветить яркость контржурным светом через программное обеспечение.
| Ключевые слова: | 7 дисплей дюйма HDMI | Разрешение: | 800*480 |
|---|---|---|---|
| Интерфейс CTP: | USB до IIC | Совместимый с: | Поленика Pi, чернота BB, банан Pi |
| Поддержка: | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | Поверхностная яркость: | 300 Cd/m2 - 1000 Cd/m2 |
| Экран касания: | CTP (емкостный экран касания) | Продолжительность жизни СИД: | 40 000 часов |
| Работая Temp.: | – 20℃ к +70℃ | Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
| Версия | 01 | ||
| Поддержанный сигнал | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| КАСАНИЕ | Стандарт USB | ||
| VGA | Не поддержка | ||
| Интерфейс на mainboard | входной сигнал | HDMI | Тип заплата 19Pin заплаты HDMI женская (горизонтальная) |
| USB | МИКРО- 5P тип 5.9MM USB женский b (горизонтальный) | ||
| Интерфейс наушника | NC | ||
| Интерфейс касания | штырь 6 | FPC-0.5-6PIN (горизонтальное) | |
| Интерфейс дисплея | Штырь RGB 50 | FPC-0.5-50PIN (горизонтальное) | |
| Аудио | Аудио выход | 8Ω1.5W | Место 4PIN-1.25 H1.8 ультратонкое женское (горизонтальное) |
| Электропитание | Потребляемая мощность | Входной сигнал 5V USB (+/-0.5V) | |
| Дисплей Vop | 3.3V | ||
| Деятельность силы | Силы дисплей дальше | ||
| Расход энергии Mainboard резервный | <0.25W | ||
| Меню OSD | Меню (запас) | Яркость, контраст, автоматическая коррекция, участок, часы, положение поля, установка функции, возврат, etc. | |
| Язык (запас) | Китайский, английский, французский, немецкий, итальянский, испанский, русский, кореец, японец, etc. | ||
| кнопка (сдержанная) | СИЛА, МЕНЮ, ВВЕРХ, ВНИЗ, ВЫХОД | ||

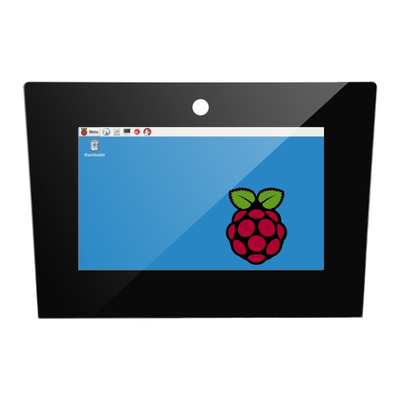

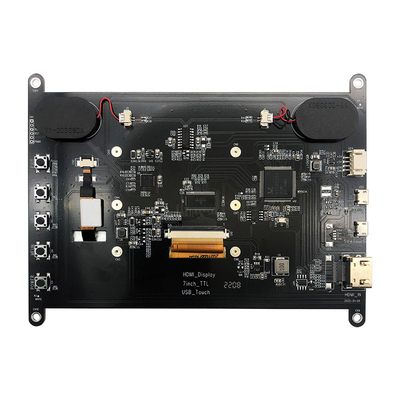

HDMI дисплей 7 дюймов, 7 изображение продукта дисплея дюйма PCAP TFT
Определение штыря интерфейса HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 защищало |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 защищало |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 защищало |
| 9 | T.M.D.S DATA0- |
| 10 | ДАННЫЕ ПО CLOCK+ T.M.D.S |
| 11 | ЧАСЫ ДАННЫМ ПО T.M.D.S защищали |
| 12 | ЧАСЫ ДАННЫМ ПО T.M.D.S |
| 13 | CEC (управление бытовой электроники опционное) |
| 14 | Сдержанный (в кабеле но N.C. на приборе) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC смололо |
| 18 | +5V (электропитание) |
| 19 | Оперативно замените кабель зонда |
Определение штыря USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Определение Pin USB TP
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Определение Pin интерфейса диктора
| 1 | ROUT+ |
| 2 | РАУТ |
| 3 | хам |
| 4 | LOUT+ |
6, определение штыря LCD
| 1 |
VLED+
|
Сила для СИД освещает контржурным светом (анод)
|
| 2 |
VLED+
|
Сила для СИД освещает контржурным светом (анод)
|
| 3 |
VLED-
|
Сила для СИД освещает контржурным светом (катод)
|
| 4 |
VLED-
|
Сила для СИД освещает контржурным светом (катод)
|
| 5 |
GND
|
Земля силы
|
| 6 |
VCOM
|
Общее напряжение тока
|
| 7 |
DVDD
|
Сила для вычислительной цепи
|
| 8 |
РЕЖИМ
|
Режим DE/SYNCHRONIZATION отборный
|
| 9 |
DE
|
Ввод данных позволяет
|
| 10 |
ПРОТИВ
|
Входной сигнал вертикальной синхронизации
|
| 11 |
HS
|
Входной сигнал строчной синхронизации
|
| 12 |
B7
|
Голубые данные (MSB)
|
| 13 |
B6
|
Голубые данные
|
| 14 |
B5
|
Голубые данные
|
| 15 |
B4
|
Голубые данные
|
| 16 |
B3
|
Голубые данные
|
| 17 |
B2
|
Голубые данные
|
| 18 |
B1
|
Голубые данные
|
| 19 |
B0
|
Голубые данные (LSB)
|
| 20 |
G7
|
Зеленые данные (MSB)
|
| 21 |
G6
|
Зеленые данные
|
| 22 |
G5
|
Зеленые данные
|
| 23 |
G4
|
Зеленые данные
|
| 24 |
G3
|
Зеленые данные
|
| 25 |
G2
|
Зеленые данные
|
| 26 |
G1
|
Зеленые данные
|
| 27 |
G0
|
Зеленые данные (LSB)
|
| 28 |
R7
|
Красные данные (MSB)
|
| 29 |
R6
|
Красные данные
|
| 30 |
R5
|
Красные данные
|
| 31 |
R4
|
Красные данные
|
| 32 |
R3
|
Красные данные
|
| 33 |
R2
|
Красные данные
|
| 34 |
R1
|
Красные данные
|
| 35 |
R0
|
Красные данные (LSB) |
| 36 |
GND
|
Земля силы
|
| 37 |
DCLK
|
Часы образца
|
| 38 |
GND
|
Земля силы
|
| 39 |
L/R
|
Левый/правый выбор
|
| 40 |
U/D
|
Up/down выбор
|
| 41 |
VGH
|
Ворота НА напряжении тока
|
| 42 |
VGL
|
Ворота С напряжения тока
|
| 43 |
AVDD
|
Сила для аналоговой схемы
|
| 44 |
ВОЗВРАТ
|
Глобальный переустановленный штырь.
|
| 45 |
NC
|
Отсутствие соединения
|
| 46 |
VCOM
|
Общее напряжение тока
|
| 47 |
DITHB
|
Колебля функция
|
| 48 |
GND
|
Земля силы
|
| 49 |
NC
|
Отсутствие соединения
|
| 50 |
NC
|
Отсутствие соединения
|
Определение Pin сенсорной панели
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
