Подробная информация о продукте:
|
| Ключевые слова: | 5" дисплей круга HDMI | Разрешение: | пикселы 1080*1080 |
|---|---|---|---|
| Поддержка: | HDMI1.3、 HDCP2.2、 HDCP1.4、 HDMI1.4 | Совместимый с: | Банан Pi、 черноты BB、 Pi поленики |
| Интерфейс CTP: | USB до IIC | Поверхностная яркость: | 400 cd/m2 |
| Экран касания: | CTP (емкостный экран касания) | Продолжительность жизни СИД: | 40 000 часов |
| Работая Temp.: | – 20℃ к +70℃ | Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые |
| Выделить: | Дисплей LCD круга HDMI,Поленика Pi4 вокруг дисплея LCD,дисплей 1080x1080 промышленный TFT |
||
HDMI дисплей 5 дюймов, характеристики продукта дисплея 5 дюймов PCAP TFT

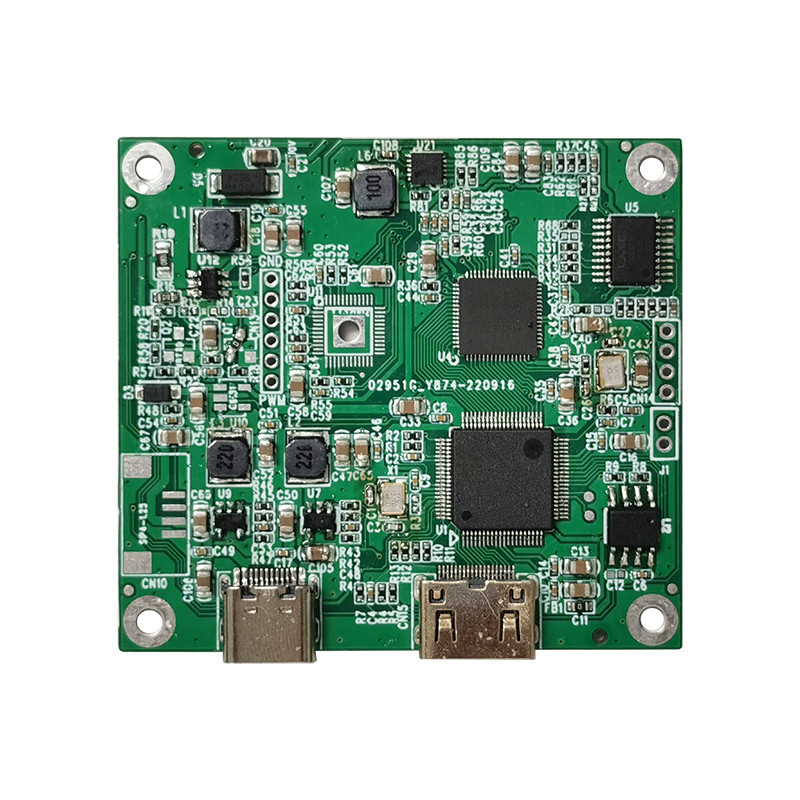

SFHDMI500H-108108A-CT модуль HDMI TFT LCD который интегрировал TFT LCD, касание PCAP и управлять доска.
1- Модуль совершенно представляет HDMI выход цифрового сигнала от ПК на экране 1080*1080 LCD.
2- Поддержка HDMI 1,3, HDMI 1,4, HDCP 1,4, стандарты HDCP 2,2. Источник сигнала HDMI совместим с ПК основного направления мини как поленика Pi, чернота BB, банан Pi, etc.
3- КАСАНИЕ от USB к I2C, никакой потребности установить водителей.
4- Дизайн главным образом использован на дисплее Pi поленики, и его можно также использовать на других приборах касания маленького экрана управлением HDMI промышленных. При использовании как дисплей Pi поленики, он поддерживает Raspbian, Ubuntu, WIN10 IOT и другие системы, одно-касание.
5- при использовании как дисплей компьютера, оно поддерживает Windows 7/8/10, 5-точечное касание, свободное от водител.
Особенность дисплея TFT:
| Параметр | Спецификация | Блок | Примечание |
| Активная область | 127,008 (H) ×127.008 (V) | mm | круг |
| Количество пикселов | 1080 (H) × 1080 RGB (V) | Пиксел | |
| Тангаж пиксела | 0,1176 (H) ×0.1176 (V) | mm | |
| Расположение пиксела | 1pixel 2domain | ||
| Цвета дисплея | 16,7 m | цвет | |
| Gamut цвета | 80% (MIN.) 86% (тип.) | ||
| Режим работы монитора | Нормально черный Transmissive режим | ||
| Габаритный план | 143 × 4,2 × (H) 140 (V) (D) | mm | |
| Осматривая направление (человеческий глаз) | Направление U/D/L/R свободное осматривая | Примечание 1,2 |
Примечание: 1. На направлении U/D/L/R, угол наблюдения такое же;
Примечание: 2. Направление алгина LC TFT и CF
| Версия | 01 | ||
| Поддержанный сигнал | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| КАСАНИЕ | Стандарт USB | ||
| VGA | Не поддержка | ||

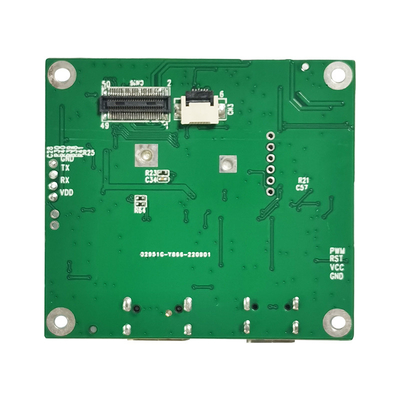

| Интерфейс на mainboard | входной сигнал | HDMI | Тип заплата 19Pin заплаты HDMI женская (горизонтальная) |
| USB | МИКРО- 5P тип 5.9MM USB женский b (горизонтальный) | ||
| Интерфейс наушника | NC | ||
| Интерфейс касания | штырь 6 | FPC-0.5-6PIN (горизонтальное) | |
| Интерфейс дисплея | 49 штырей | FPC-0.5-50PIN (горизонтальное) | |
| Аудио | Аудио выход | 8Ω1.5W | Место 4PIN-1.25 H1.8 ультратонкое женское (горизонтальное) |
| Электропитание | Потребляемая мощность | Входной сигнал 5V USB (+/-0.5V) | |
| Дисплей Vop | 3.3V | ||
| Деятельность силы | Силы дисплей дальше | ||
| Расход энергии Mainboard резервный | <0.25W | ||
| Меню OSD | Меню (запас) | Яркость, контраст, автоматическая коррекция, участок, часы, положение поля, установка функции, возврат, etc. | |
| Язык (запас) | Китайский, английский, французский, немецкий, итальянский, испанский, русский, кореец, японец, etc. | ||
| кнопка (сдержанная) | СИЛА, МЕНЮ, ВВЕРХ, ВНИЗ, ВЫХОД | ||

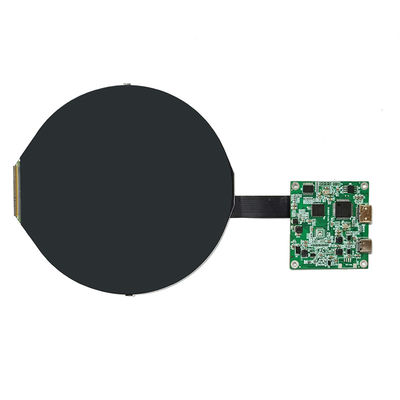

HDMI дисплей 5 дюймов, 5 изображение продукта дисплея дюйма PCAP TFT
Определение штыря интерфейса HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 защищало |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 защищало |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 защищало |
| 9 | T.M.D.S DATA0- |
| 10 | ДАННЫЕ ПО CLOCK+ T.M.D.S |
| 11 | ЧАСЫ ДАННЫМ ПО T.M.D.S защищали |
| 12 | ЧАСЫ ДАННЫМ ПО T.M.D.S |
| 13 | CEC (управление бытовой электроники опционное) |
| 14 | Сдержанный (в кабеле но N.C. на приборе) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC смололо |
| 18 | +5V (электропитание) |
| 19 | Оперативно замените кабель зонда |
Определение штыря USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Определение Pin USB TP
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Определение Pin сенсорной панели
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
