HDMI дисплей 7 дюймов, 7 дисплей дюйма PCAP TFT
SFRA700H-800480ACT-01 модуль HDMI TFT LCD который интегрировал TFT LCD, касание PCAP и управлять доска.
1- Модуль совершенно представляет HDMI выход цифрового сигнала от ПК на экране 800*480 LCD.
2- Поддержка HDMI 1,3, HDMI 1,4, HDCP 1,4, стандарты HDCP 2,2. Источник сигнала HDMI совместим с ПК основного направления мини как поленика Pi, чернота BB, банан Pi, etc.
3- КАСАНИЕ от USB к I2C, никакой потребности установить водителей.
4- Дизайн главным образом использован на дисплее Pi поленики, и его можно также использовать на других приборах касания маленького экрана управлением HDMI промышленных. При использовании как дисплей Pi поленики, он поддерживает Raspbian, Ubuntu, WIN10 IOT и другие системы, одно-касание.
5- при использовании как дисплей компьютера, оно поддерживает Windows 7/8/10, 5-точечное касание, свободное от водител.
| Версия | 01 | ||
| Поддержанный сигнал | HDMI | 480i, 480p, 576i, 576p, 720p, 1080i, 1080p | |
| КАСАНИЕ | Стандарт USB | ||
| VGA | Не поддержка | ||
| Интерфейс на mainboard | входной сигнал | HDMI | Тип заплата 19Pin заплаты HDMI женская (горизонтальная) |
| USB | МИКРО- 5P тип 5.9MM USB женский b (горизонтальный) | ||
| Интерфейс наушника | NC | ||
| Интерфейс касания | штырь 6 | FPC-0.5-6PIN (горизонтальное) | |
| Интерфейс дисплея | Штырь RGB 50 | FPC-0.5-50PIN (горизонтальное) | |
| Аудио | Аудио выход | 8Ω1.5W | Место 4PIN-1.25 H1.8 ультратонкое женское (горизонтальное) |
| Электропитание | Потребляемая мощность | Входной сигнал 5V USB (+/-0.5V) | |
| Дисплей Vop | 3.3V | ||
| Деятельность силы | Силы дисплей дальше | ||
| Расход энергии Mainboard резервный | <0.25W | ||
| Меню OSD | Меню (запас) | Яркость, контраст, автоматическая коррекция, участок, часы, положение поля, установка функции, возврат, etc. | |
| Язык (запас) | Китайский, английский, французский, немецкий, итальянский, испанский, русский, кореец, японец, etc. | ||
| кнопка (сдержанная) | СИЛА, МЕНЮ, ВВЕРХ, ВНИЗ, ВЫХОД | ||

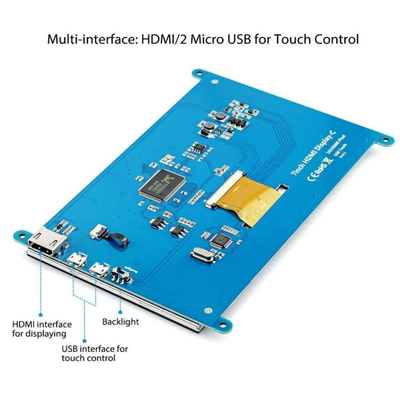

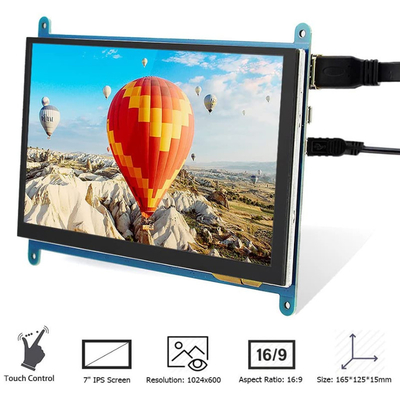

HDMI дисплей 7 дюймов, 7 изображение продукта дисплея дюйма PCAP TFT
Определение штыря интерфейса HDMI
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 защищало |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 защищало |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 защищало |
| 9 | T.M.D.S DATA0- |
| 10 | ДАННЫЕ ПО CLOCK+ T.M.D.S |
| 11 | ЧАСЫ ДАННЫМ ПО T.M.D.S защищали |
| 12 | ЧАСЫ ДАННЫМ ПО T.M.D.S |
| 13 | CEC (управление бытовой электроники опционное) |
| 14 | Сдержанный (в кабеле но N.C. на приборе) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC/CEC смололо |
| 18 | +5V (электропитание) |
| 19 | Оперативно замените кабель зонда |
Определение штыря USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Определение Pin USB TP
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Определение Pin интерфейса диктора
| 1 | ROUT+ |
| 2 | РАУТ |
| 3 | хам |
| 4 | LOUT+ |
6, определение штыря LCD
| 1 |
VLED+
|
Сила для СИД освещает контржурным светом (анод)
|
| 2 |
VLED+
|
Сила для СИД освещает контржурным светом (анод)
|
| 3 |
VLED-
|
Сила для СИД освещает контржурным светом (катод)
|
| 4 |
VLED-
|
Сила для СИД освещает контржурным светом (катод)
|
| 5 |
GND
|
Земля силы
|
| 6 |
VCOM
|
Общее напряжение тока
|
| 7 |
DVDD
|
Сила для вычислительной цепи
|
| 8 |
РЕЖИМ
|
Режим DE/SYNCHRONIZATION отборный
|
| 9 |
DE
|
Ввод данных позволяет
|
| 10 |
ПРОТИВ
|
Входной сигнал вертикальной синхронизации
|
| 11 |
HS
|
Входной сигнал строчной синхронизации
|
| 12 |
B7
|
Голубые данные (MSB)
|
| 13 |
B6
|
Голубые данные
|
| 14 |
B5
|
Голубые данные
|
| 15 |
B4
|
Голубые данные
|
| 16 |
B3
|
Голубые данные
|
| 17 |
B2
|
Голубые данные
|
| 18 |
B1
|
Голубые данные
|
| 19 |
B0
|
Голубые данные (LSB)
|
| 20 |
G7
|
Зеленые данные (MSB)
|
| 21 |
G6
|
Зеленые данные
|
| 22 |
G5
|
Зеленые данные
|
| 23 |
G4
|
Зеленые данные
|
| 24 |
G3
|
Зеленые данные
|
| 25 |
G2
|
Зеленые данные
|
| 26 |
G1
|
Зеленые данные
|
| 27 |
G0
|
Зеленые данные (LSB)
|
| 28 |
R7
|
Красные данные (MSB)
|
| 29 |
R6
|
Красные данные
|
| 30 |
R5
|
Красные данные
|
| 31 |
R4
|
Красные данные
|
| 32 |
R3
|
Красные данные
|
| 33 |
R2
|
Красные данные
|
| 34 |
R1
|
Красные данные
|
| 35 |
R0
|
Красные данные (LSB) |
| 36 |
GND
|
Земля силы
|
| 37 |
DCLK
|
Часы образца
|
| 38 |
GND
|
Земля силы
|
| 39 |
L/R
|
Левый/правый выбор
|
| 40 |
U/D
|
Up/down выбор
|
| 41 |
VGH
|
Ворота НА напряжении тока
|
| 42 |
VGL
|
Ворота С напряжения тока
|
| 43 |
AVDD
|
Сила для аналоговой схемы
|
| 44 |
ВОЗВРАТ
|
Глобальный переустановленный штырь.
|
| 45 |
NC
|
Отсутствие соединения
|
| 46 |
VCOM
|
Общее напряжение тока
|
| 47 |
DITHB
|
Колебля функция
|
| 48 |
GND
|
Земля силы
|
| 49 |
NC
|
Отсутствие соединения
|
| 50 |
NC
|
Отсутствие соединения
|
Определение Pin сенсорной панели
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
Требования для пользы
Обеспечить нормальную пользу этого продукта и предотвратить аварии как удар током или огонь, угодить чтение и понять все требования и методы работы перед использованием этого продукта. Следующие требования строго наблюдаются:
1. Электропитание DC необходимо этим продуктом произведено переходником силы AC/DC, и переходник силы AC/DC должен быть сдержан далеко от теплового источника и помещен в хорошо провентилированном месте.
2. электророзетка AC и шнур питания AC должны обратить внимание хорошее зазмеление и могут выдержать достаточное настоящее требование.
3. Ввод напряжения электропитания DC необходим этим продуктом +5V, ошибка не больше чем +/-0.5V, и течение определено согласно выбранному экрану СИД и силе всей машины.
4. внимание оплаты к хорошим вентиляции и тепловыделению, не устанавливает в закрытых не-термальных раковине или коробке, и не позволяет сразу солнечному свету или другие тепловые источники пекут.
5. внимание оплаты для избежания чрезмерной влажности и чрезмерной пыли, избежать корозии цепи причиняя отказ.
6. Собирая, оплатите внимание для того чтобы зарезервировать некоторый космос для того чтобы обеспечить конвекцию воздуха на поверхности доски для того чтобы рассеять жару, и предотвратите электрических проводников (как фиксированные плиты утюга как доски привода и высоковольтные плиты) и компонентов на доске от контактировать короткие замыкания.
7. внимание оплаты для предотвращения плиты привода от гнуть и деформировать должный к дополнительному давлению.
8. Собирая, обратите внимание правильное электрическое соединение доски привода, экран СИД, доска кнопки и другие компоненты, выбирают правильное напряжение тока деятельности экрана СИД (слишком низко покажет анормалный, слишком высокий смогите сгореть вне экран СИД), проверяют что он правилен перед приводить в действие дальше.
9. Программа на доске водителя должна соответствовать соответствуя экрану СИД.
10. внимание оплаты к электростатической защите собирая доску, и оплатить внимание для избежания короткого замыкания и статического электричества на руке повредить доску.
11. Всем интерфейсам входа и выхода нужно эксплуатироваться в случае отказа источника питания (штепсельная вилка и отключить соединители).
12. Этот продукт соответствующий для общих коммерческого использования и домочадца, температуры окружающей среды: -10~+40°C, относительная влажность: ≤80%.
13. Отключите силу когда не в пользе в течение длительного времени.
