Подробная информация о продукте:
|
| Ключевые слова: | Дисплей HDMI 5 дюймов | Разрешение: | 800*480 |
|---|---|---|---|
| Интерфейс CTP: | IIC к USB | Поддержка: | HDMI, поленика Pi, Raspbian, Ubuntu, WIN10 IOT |
| Меню (сдержанное): | Яркость, контраст, автоматическ-коррекция, участок, часы, линия положение поля, установки функции, в | Поверхностная яркость: | 300 cd/m2 - 1000 cd/m2 |
| Экран касания: | CTP (емкостный экран касания) | Осматривая направление: | IPS все углы наблюдения (85/85/85/85) |
| Продолжительность жизни СИД: | 40 000 часов | Работая Temp.: | – 20℃ к +70℃ |
| Аудио выход: | 8Ω1.5W (диктор КОРОБКИ 20*30 * 2) | ||
| Выделить: | дисплей 1000cd/M2 TFT LCD,Дисплей ISO14000 TFT LCD,5 дисплей дюйма промышленный TFT |
||

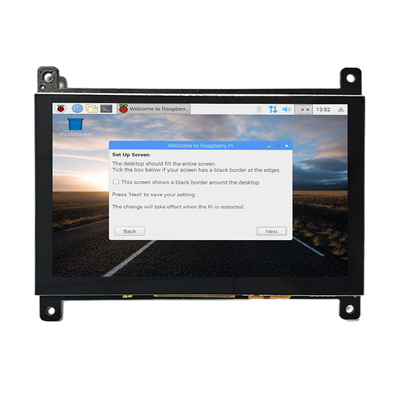

HDMI дисплей 5 дюймов, поленика Pi 5" касание LCD
SFHDMI500AU-800480A-CT новый интегрированный (экран LCD, экран касания, доска водителя) новый интегрированный отсек управления дисплея LCD. Оно совершенно представляет HDMI выход цифрового сигнала от ПК на дисплее 800*480 LCD.
1. Поддержки HDMI 1,3, HDMI 1,4, HDCP 1,4, стандарты HDCP 2,2.
2. источники HDMI совместимы с ПК основного направления мини как поленика Pi, чернота BB, и банан Pi.
3. КАСАНИЕ USB к I2C, никакой водитель установка необходима.
4. Дизайн главным образом использован на дисплее Pi поленики Pi поленики, и может также быть использован для других приборов касания маленького экрана управлением HDMI промышленных.
5. При использовании как дисплей Pi поленики, он поддерживает Raspbian, Ubuntu, WIN10 IOT и другие системы, одно-касание, и при использовании как монитор компьютера, он поддерживает Windows 7/8/10, 5-точечное касание, свободное от привод.
Характеристики продукта:
| Ключевые слова: | Дисплей HDMI 5 дюймов | Разрешение: | 800*480 |
|---|---|---|---|
| Интерфейс CTP: | IIC к USB | Поддержка: | HDMI, поленика Pi, Raspbian, Ubuntu, WIN10 IOT |
| Меню (сдержанное): | Яркость, контраст, Автоматическ-коррекция, участок, часы, линия положение поля, установки функции, возврат, Etc | Поверхностная яркость: | 300 Cd/m2 - 1000 Cd/m2 |
| Экран касания: | CTP (емкостный экран касания) | Осматривая направление: | IPS все углы наблюдения (85/85/85/85) |
| Продолжительность жизни СИД: | 40 000 часов | Работая Temp.: | – 20℃ к +70℃ |
| Соответствие: | ДОСТИГАЕМОСТЬ & RoHS уступчивые | Аудио выход: | 8Ω1.5W (диктор КОРОБКИ 20*30 * 2) |

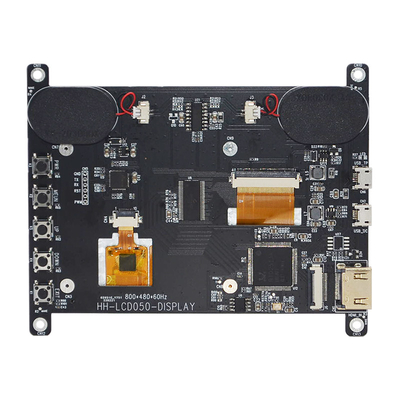

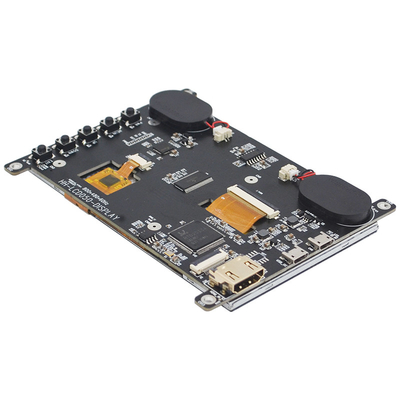

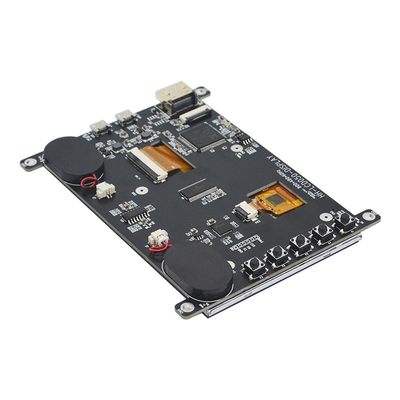

HDMI дисплей 5 дюймов, поленика Pi 5" изображение продукта LCD касания

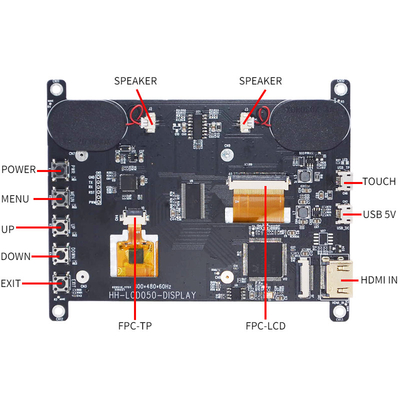

Определение Pin HDMI:
| 1 | T.M.D.S DATA2+ |
| 2 | T.M.D.S DATA2 защищало 屏蔽 |
| 3 | T.M.D.S DATA2- |
| 4 | T.M.D.S DATA1+ |
| 5 | T.M.D.S DATA1 защищало 屏蔽 |
| 6 | T.M.D.S DATA1- |
| 7 | T.M.D.S DATA0+ |
| 8 | T.M.D.S DATA0 защищало 屏蔽 |
| 9 | T.M.D.S DATA0- |
| 10 | ДАННЫЕ ПО CLOCK+ T.M.D.S |
| 11 | ДАННЫЕ ПО T.M.D.S ХРОНОМЕТРИРУЮТ защищаемое 屏蔽 |
| 12 | ЧАСЫ ДАННЫМ ПО T.M.D.S |
| 13 |
CEC (управление бытовой электроники, опционное электронное 可选择的电子消费控制器 регулятора потребителя) |
| 14 | Сдержанный (в кабеле но N.C. на приборе) |
| 15 | SCL (часы DDC) |
| 16 | SDA (данные по DDC) |
| 17 | DDC/CEC смололо |
| 18 | сила +5V |
| 19 | Горяч-swappable 热插拔探测线 проводов зонда |
Определение Pin USB 5V:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
Определение Pin USB TP:
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Определение Pin диктора:
| 1 | ROUT+ |
| 2 | РАУТ |
| 3 | хам |
| 4 | LOUT+ |
Требования для пользы
Обеспечить нормальную пользу этого продукта и предотвратить аварии как удар током или огонь, угодить чтение и понять все требования и методы работы перед использованием этого продукта. Следующие требования строго наблюдаются:
1. Электропитание DC необходимо этим продуктом произведено переходником силы AC/DC, и переходник силы AC/DC должен быть сдержан далеко от теплового источника и помещен в хорошо провентилированном месте.
2. электророзетка AC и шнур питания AC должны обратить внимание хорошее зазмеление и могут выдержать достаточное настоящее требование.
3. Ввод напряжения электропитания DC необходим этим продуктом +5V, ошибка не больше чем +/-0.5V, и течение определено согласно выбранному экрану СИД и силе всей машины.
4. внимание оплаты к хорошим вентиляции и тепловыделению, не устанавливает в закрытых не-термальных раковине или коробке, и не позволяет сразу солнечному свету или другие тепловые источники пекут.
5. внимание оплаты для избежания чрезмерной влажности и чрезмерной пыли, избежать корозии цепи причиняя отказ.
6. Собирая, оплатите внимание для того чтобы зарезервировать некоторый космос для того чтобы обеспечить конвекцию воздуха на поверхности доски для того чтобы рассеять жару, и предотвратите электрических проводников (как фиксированные плиты утюга как доски привода и высоковольтные плиты) и компонентов на доске от контактировать короткие замыкания.
7. внимание оплаты для предотвращения плиты привода от гнуть и деформировать должный к дополнительному давлению.
8. Собирая, обратите внимание правильное электрическое соединение доски привода, экран СИД, доска кнопки и другие компоненты, выбирают правильное напряжение тока деятельности экрана СИД (слишком низко покажет анормалный, слишком высокий смогите сгореть вне экран СИД), проверяют что он правилен перед приводить в действие дальше.
9. Программа на доске водителя должна соответствовать соответствуя экрану СИД.
10. внимание оплаты к электростатической защите собирая доску, и оплатить внимание для избежания короткого замыкания и статического электричества на руке повредить доску.
11. Всем интерфейсам входа и выхода нужно эксплуатироваться в случае отказа источника питания (штепсельная вилка и отключить соединители).
12. Этот продукт соответствующий для общих коммерческого использования и домочадца, температуры окружающей среды: -10~+40°C, относительная влажность: ≤80%.
13. Отключите силу когда не в пользе в течение длительного времени.
