Raspberry PI 7-дюймовый дисплей HDMI TFT LCD с емкостным экраном касания

Raspberry PI 7-дюймовый дисплей HDMI TFT LCD с емкостным экраном касания
Raspberry PI 7-дюймовый дисплей HDMI TFT LCD с емкостным экраном касания Raspberry PI 7-дюймовый дисплей HDMI TFT LCD с емкостным экраном касания Raspberry PI 7-дюймовый дисплей HDMI TFT LCD с емкостным экраном касания Raspberry PI 7-дюймовый дисплей HDMI TFT LCD с емкостным экраном касания Raspberry PI 7-дюймовый дисплей HDMI TFT LCD с емкостным экраном касания

Большие изображения :  Raspberry PI 7-дюймовый дисплей HDMI TFT LCD с емкостным экраном касания

Подробная информация о продукте:
Место происхождения: Шэньчжэнь/Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: SFRA700H-1024600ACT-01
Оплата и доставка Условия:
Количество мин заказа: 3 ПК
Цена: Negotiable based on order lot quantity
Упаковывая детали: Стандартный пакет экспортированием
Время доставки: 3-5 недель
Условия оплаты: L/C, T/T, западное соединение
Поставка способности: ПК 3000K в месяц

Raspberry PI 7-дюймовый дисплей HDMI TFT LCD с емкостным экраном касания

описание
Ключевые слова: HDMI 7 дюймов для дисплея Raspberry PI Разрешение: 1024x600
CTP-интерфейс: USB Поверхностная яркость: 500 кд/м2 - 1000 кд/м2
Сенсорный экран: CTP (емкостный сенсорный экран) булавки: 19
Направление просмотра: IPS Все углы обзора (80/80/80/80) срок службы светодиода: 40 000 часов
Рабочая темп.: от –20℃ до +70℃ Согласие: REACH и RoHS-совместимость
Выделить:

Емкостный дисплей HDMI TFT

,

Дисплей PI HDMI TFT поленики

,

Дисплей PI промышленный TFT поленики

7-дюймовый дисплей HDMI, 7-дюймовый TFT-дисплей PCAP





SFRA700H-1024600ACT-01 представляет собой ЖК-модуль HDMI TFT, который объединяет TFT LCD, сенсорный экран PCAP и панель управления.



1- Модуль отлично отображает цифровой выходной сигнал HDMI с ПК на ЖК-экране 1024*600.



2- Поддержка стандартов HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2.Источник сигнала HDMI совместим с основными мини-ПК, такими как Raspberry Pi, BB Black, Banana Pi и т. д.



3- TOUCH от USB к I2C, не нужно устанавливать драйверы.



4- Дизайн в основном используется на дисплее Raspberry Pi, а также может использоваться на других сенсорных устройствах промышленного управления HDMI с небольшим экраном.При использовании в качестве дисплея Raspberry Pi он поддерживает Raspbian, Ubuntu, WIN10 IOT и другие системы в одно касание.



5- при использовании в качестве дисплея компьютера он поддерживает Windows 7/8/10, пять точек касания, без драйверов.





Версия 01
Сигнал поддерживается HDMI 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
ТРОГАТЬ Стандарт USB
VGA Не поддерживается
Интерфейс на материнской плате вход HDMI Патч HDMI типа «мама», 19-контактный патч (горизонтальный)
USB MICRO 5P USB гнездо типа B 5,9 мм (горизонтальное)
Интерфейс наушников Северная Каролина
Сенсорный интерфейс 6-контактный ФПК-0,5-6ПИН (горизонтальный)
Интерфейс дисплея 50-контактный разъем RGB ФПК-0,5-50ПИН (горизонтальный)
Аудио Аудио выход 8 Ом 1,5 Вт 4PIN-1.25 H1.8 Ультратонкое женское сиденье (горизонтальное)
Источник питания Входная мощность USB-вход 5 В (+/- 0,5 В)
Отображение голосов 3,3 В
Силовая операция Включение дисплея
Энергопотребление материнской платы в режиме ожидания <0,25 Вт
Экранное меню Меню (резерв) Яркость, контрастность, автокоррекция, фаза, часы, положение поля, настройка функций, сброс и т. д.
Язык(резерв) Китайский, английский, французский, немецкий, итальянский, испанский, русский, корейский, японский и т. д.
кнопка (зарезервировано) ПИТАНИЕ,МЕНЮ,ВВЕРХ,ВНИЗ,ВЫХОД

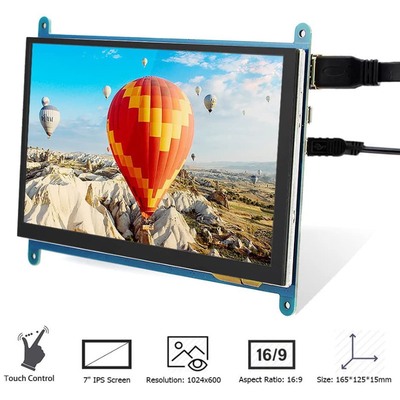

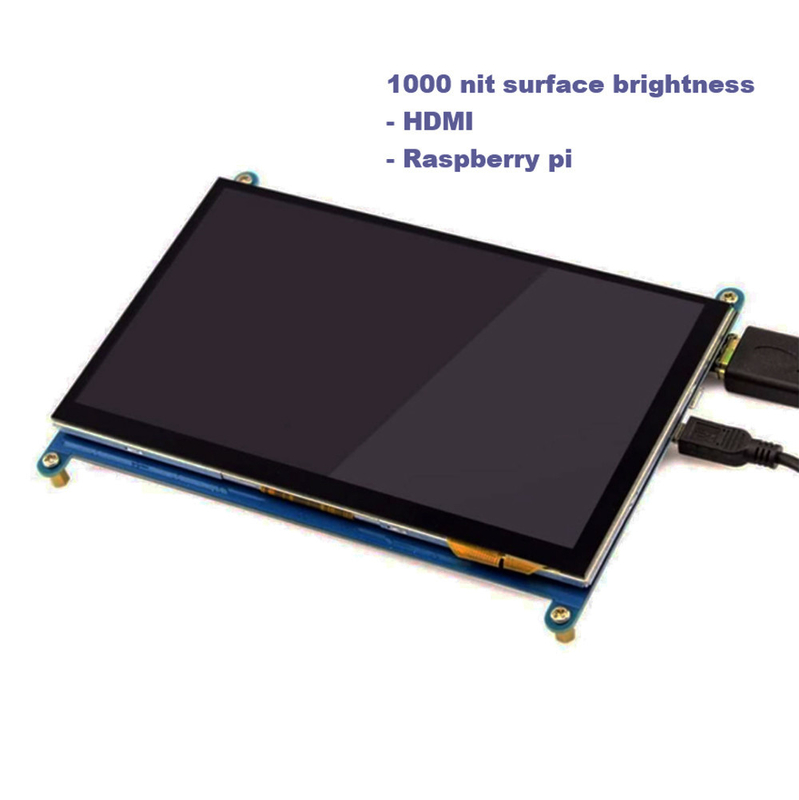

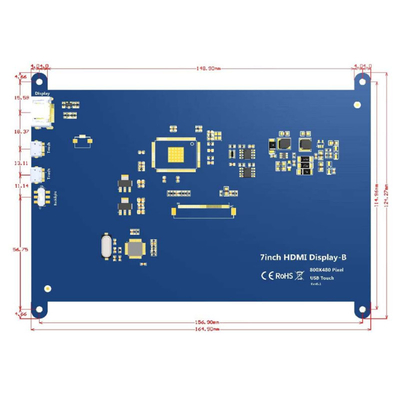

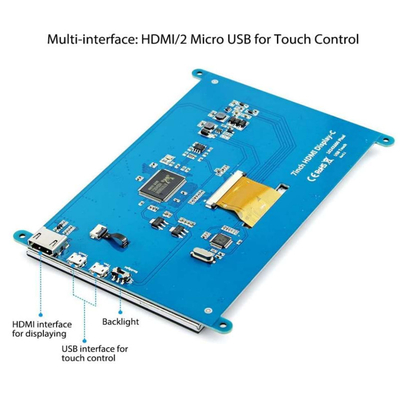

7-дюймовый дисплей HDMI, 7-дюймовый TFT-дисплей PCAPИзображение продукта



Raspberry PI 7-дюймовый дисплей HDMI TFT LCD с емкостным экраном касания 0Raspberry PI 7-дюймовый дисплей HDMI TFT LCD с емкостным экраном касания 1Raspberry PI 7-дюймовый дисплей HDMI TFT LCD с емкостным экраном касания 2



Определение контактов интерфейса HDMI

1 ДАННЫЕ ТМДС2+
2 TMDS DATA2 Экранированный
3 ДАННЫЕ TMDS2-
4 ДАННЫЕ ТМДС1+
5 TMDS DATA1 Экранированный
6 ДАННЫЕ TMDS1-
7 ДАННЫЕ TMDS0+
8 TMDS DATA0 Экранированный
9 ДАННЫЕ TMDS0-
10 ЧАСЫ ДАННЫХ TMDS+
11 ЧАСЫ ДАННЫХ TMDS Экранированные
12 ЧАСЫ ДАННЫХ TMDS-
13 CEC (дополнительное управление бытовой электроникой)
14 Зарезервировано (в кабеле, но NC на устройстве)
15 СКЛ(ДДК)
16 ПДД (ДДК)
17 DDC/CEC Заземление
18 +5В (питание)
19 Кабель зонда с горячей заменой



Определение контактов USB (5 В)

1 ВКК
2 Северная Каролина
3 Северная Каролина
4 Северная Каролина
5 ЗАЗЕМЛЕНИЕ



Определение контакта USB TP

1 ВКК
2 Д-
3 Д+
4 Северная Каролина
5 ЗАЗЕМЛЕНИЕ

Интерфейс динамика Контакт Определение

1 РАУТ+
2 МАРШРУТ-
3 LOUT-
4 ЛУТ+



6,Определение контактов ЖК-дисплея

1

ВЛЕД+



Мощность светодиодной подсветки (анод)



2

ВЛЕД+



Мощность светодиодной подсветки (анод)



3

ВЛЕД-



Мощность для светодиодной подсветки (катод)



4

ВЛЕД-



Мощность для светодиодной подсветки (катод)



5

ЗАЗЕМЛЕНИЕ



Силовая земля



6

VCOM



Общее напряжение



7

DVDD



Мощность для цифровой схемы



8

РЕЖИМ



выбор режима DE/SYNC



9

DE



Ввод данных включен



10

ПРОТИВ



Вход вертикальной синхронизации



11

ГС



Вход горизонтальной синхронизации



12

В7



Синие данные (MSB)



13

В6



Синие данные



14

В5



Синие данные



15

В4



Синие данные



16

Б3



Синие данные



17

Би 2



Синие данные



18

Б1



Синие данные



19

B0



Синие данные (LSB)



20

G7



Зеленые данные (MSB)



21

G6



Зеленые данные



22

G5



Зеленые данные



23

G4



Зеленые данные



24

G3



Зеленые данные



25

G2



Зеленые данные



26

G1



Зеленые данные



27

G0



Зеленые данные (LSB)



28

R7



Красные данные (MSB)



29

R6



Красные данные



30

R5



Красные данные



31

R4



Красные данные



32

R3



Красные данные



33

R2



Красные данные



34

R1



Красные данные



35

R0



Красные данные (младший бит)



36

ЗАЗЕМЛЕНИЕ



Заземление питания



37

ДКЛК



Образец часов



38

ЗАЗЕМЛЕНИЕ





Заземление питания



39

Л/П



Левый / правый выбор



40

У/Д



Выбор вверх/вниз



41

ВГХ



Напряжение включения ворот



42

ВГЛ



Напряжение ворот ВЫКЛ.



43

АВДД



Мощность для аналоговой схемы



44

ПЕРЕЗАГРУЗИТЬ



Пин глобального сброса.



45

Северная Каролина



Нет соединения



46

VCOM



Общее напряжение



47

ДИТБ



Функция дизеринга



48

ЗАЗЕМЛЕНИЕ



Заземление питания



49

Северная Каролина



Нет соединения



50

Северная Каролина



Нет соединения







Сенсорная панель Определение контакта

1 ВДД
2 ЗАЗЕМЛЕНИЕ
3 ТП-INT
4 ТП-РСТ
5 ТП-СКЛ
6 ТП-ПДД
