Подробная информация о продукте:
|
| Продукт: | TFT ЖК -дисплей | Размер экрана: | 13,3 дюйма (диагональ) |
|---|---|---|---|
| Разрешение: | 1920 (Г) x 1080 (В) Full HD | Яркость: | 2000 кд/м² (нит), высокая яркость |
| Интерфейс: | eDP (встроенный DisplayPort) – 2 полосы | Сенсорный экран (CTP): | Проекционно-емкостный (PCAP), стекло-стекло |
| Рабочая температура: | От -20°C до +70°C (широкий диапазон температур) | Угол обзора: | 85°/85°/85°/85° (все направления) |
| Цветовая гамма: | 72% NTSC (типичное) | тип панели: | TFT ЖК-дисплей, обычно черный, IPS |
| Основное применение: | Промышленный HMI, медицинское оборудование, POS | Согласие: | REACH, RoHS, без галогенов |
| Выделить: | 130,3-дюймовый TFT LCD дисплейный модуль,FHD eDP интерфейс LCD |
||

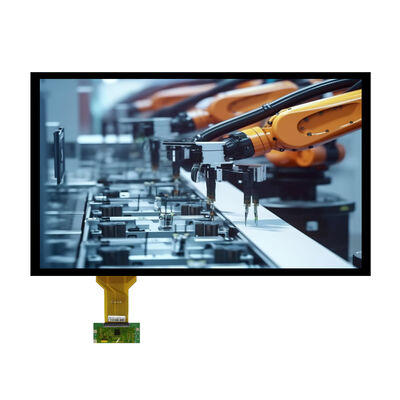

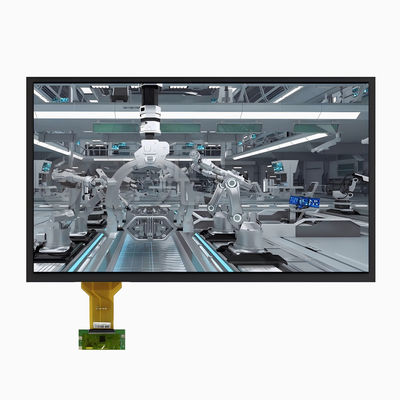

13,3-дюймовый дисплей FHD с возможностью чтения при солнечном свете, разработанный для использования на открытом воздухе и в условиях сильного окружающего освещения
Saef Technology Limited представляетSFTO1330WN-7432A-CT2, 13,3-дюймовый TFT-ЖК-модуль премиум-класса, специально созданный для приложений, в которых видимость под прямыми солнечными лучами и устойчивость к воздействию окружающей среды не подлежат обсуждению. Обладая типичной яркостью 2000 кд/м², разрешением Full HD 1920×1080 и встроенной проекционно-емкостной сенсорной панелью с антибликовой и анти-УФ-обработкой поверхности, этот модуль является идеальным решением для наружных киосков, цифровых вывесок, промышленных HMI, морской навигации и транспортной инфраструктуры.
Разработан для решения критических задач проектирования:
Читаемость при солнечном свете без компромиссов:Этот дисплей с яркостью 2000 нит сохраняет исключительную четкость даже под прямыми солнечными лучами.. Коэффициент контрастности 1000:1 и широкие углы обзора 89° гарантируют, что контент останется читаемым с любой точки зрения..
Прочный сенсорный интерфейс:Сенсорная панель PCAP оснащена химически упрочненным защитным стеклом с твердостью карандаша ≥6H, антибликовым покрытием (10 % матовости) и защитой от ультрафиолета и сохраняет работоспособность даже в тумане или при наличии капель воды на поверхности. Сенсорный контроллер ILI12511 поддерживает работу с напряжением 3,3 В или 5 В и интерфейсами I²C/USB/UART для гибкой системной интеграции.
Высокоскоростной интерфейс eDP:Встроенный интерфейс DisplayPort передает видео Full HD с частотой 60 Гц с минимальным ухудшением сигнала, поддерживая современные процессоры и платформы FPGA.. Интерфейс рассчитан на работу в режиме DE-only с тактовой частотой до 147,8 МГц.
Надежность промышленного уровня:Сертифицирован для работы при температуре от -20°C до +70°C и хранения при температуре от -30°C до +80°C, прошел комплексные испытания на надежность, включая термический удар, влажность, вибрацию и электростатический разряд (воздух ±8 кВ, контакт ±4 кВ).
Технические характеристики проектирования системы:
| Параметр | Ценить |
|---|---|
| Активная область | 293,76 × 165,24 мм |
| Шаг пикселя | 0,153 мм × 0,153 мм |
| Цвета дисплея | 16,7 млн. |
| Тип подсветки | Светодиод с боковой подсветкой, 2 строки × 5 светодиодов |
| Напряжение подсветки | 27–33 В (тип. 30 В) |
| Ток подсветки | Всего 600 мА (300 мА на цепочку) |
| Источник питания | VCC = 3,3 В, BLU = 12 В |
| Сенсорный интерфейс | I²C/USB/UART (по выбору) |
| Сенсорное напряжение | 3,3 В или 5 В (по выбору) |
| среднее время безотказной работы | 40 000 часов (подсветка) |
Настройка и инженерная поддержка
Хотя этот модуль представляет собой комплексное решение для сенсорного дисплея, компания Saef предлагаетполукастомные и полностью кастомныеварианты, соответствующие вашим точным требованиям:
Оптическая настройка:Отрегулируйте яркость, уровень антибликового покрытия или добавьте покрытие, защищающее от отпечатков пальцев (AF).
Механические модификации:Настройте габаритные размеры, длину FPC или расположение монтажных отверстий.
Сенсорные обновления:Интегрируйте различные сенсорные контроллеры или поддерживайте функцию сенсорного управления в перчатках.
Адаптация интерфейса:Измените количество полос eDP или добавьте параметры вывода LVDS.
Настройка прошивки:Настройте язык экранного меню, систему цвета или параметры DCR.
Идеально подходит для:
Наружные цифровые вывески и киоски
Морские и навигационные дисплеи
Транспортные и навигационные системы
Промышленные панели управления в ярко освещенных помещениях
Медицинское диагностическое оборудование (операционные дисплеи)
Аэрокосмические приложения
Высококлассная бытовая электроника (игровые, творческие рабочие станции)
Создан для самых суровых условий и обеспечивает полную интеграцию.
В компании Saef мы сотрудничаем с командами инженеров на всех этапах: от концепции до производства, предоставляя подробную техническую документацию, оценочные образцы и оперативную поддержку при проектировании, чтобы гарантировать безупречную работу вашего дисплея в полевых условиях.
Механические размеры
![]()
Механические размеры сенсорного экрана
![]()
Абсолютные максимальные рейтинги
| Параметр | Символ | Мин. | Макс. | Единица |
| Рабочая температура | ВЕРШИНА | +20 | +70 | ℃ |
| Температура хранения | ТСТ | -30 | +80 | ℃ |
| Рабочая влажность окружающей среды | Прыгать | - | 90 | % относительной влажности |
| Влажность при хранении | Хст | - | 90 | % относительной влажности |
| Требование к выделению тепла | Трлс | 15 | ℃ | |
Электрические характеристики модуля TFT LCD
|
Параметр |
Символ | Рейтинги |
Единица |
||
| МИН | ТИП | МАКС | |||
| Входное напряжение источника питания | ВДД | 3.0 | 3.3 | 3.6 | В |
| Ток источника питания | IDD | - | - | - | мА |
|
Источник питания светодиодного драйвераНапряжение |
HVDD | 2,7 | 24 | В | |
|
Источник питания светодиодного драйвераТекущий |
ИХВДД | 20 |
- |
мА | |
| Потребляемая мощность светодиодов | ПЛЕД | 2,7 | Вт | ||
| Положительное входное пороговое напряжение | ВИТ+ | +100 | мВ | ||
| Отрицательное входное пороговое напряжение | ВИТ- | -100 | мВ | ||
| Синфазное дифференциальное входное напряжение | Вком | подлежит уточнению | В | ||
Характеристики блока подсветки
| Элемент | Символ | МИН | ТИП | МАКС | ЕДИНИЦА |
Тест Состояние |
| Напряжение питания | Вф | 27 | 30 | 33 | В | Если=300 МАКС 2 |
| Ток питания | Если | - | 600 | - | мА | - |
| Обратное напряжение | Вр | - | - | 5 | В | 10 мкА |
| Рассеяние мощности | ПД | - | 18 | - | Вт | - |
| Единообразие для LCM | - | 80 | - | - | % | Если = 600 мА |
| Продолжительность жизни | - | 40000 | - | - | час | Если=600 мА |
| Цвет подсветки | Белый | |||||
Спецификация CTP
| Категория | Параметр | Спецификация |
|
Общий |
Структура | Защитное стекло + Стекло DITO |
| Усиление крышки линзы | Химически усиленный | |
| Твердость поверхности линзы крышки |
≥6H (твердость карандаша) |
|
| Скорость передачи света | ≥85% | |
| Рабочая температура | -20℃ ~ +70℃, относительная влажность ≤85% | |
| Температура хранения | -30℃ ~ +80℃, относительная влажность ≤85% | |
|
Электрический |
Интерфейс | ИИК/USB/УАРТ |
| Сенсорный IC | IL12511 | |
| Напряжение источника питания (VDD) |
3,3 В или 5 В (по выбору) |
|
|
Сопротивление хоста (ПДД/СКЛ) |
Настраивается на материнской плате |
|
| Относящийся к окружающей среде | Условия эксплуатации | Функционален в тумане/поверхностной воде. |
|
Поверхность Характеристики |
Поверхностные чернила | Анти-УФ |
| Обработка поверхности | Антибликовый (Дымка: 10%) | |
| ЖК-ТП Ламинирование | OCA (Оптически прозрачный клей) | |
| Согласие | Стандарты материалов | Соответствует RoHS и без галогенов |
