Подробная информация о продукте:
|
| Ключевые слова: | 13.3 дюйма Капацитивный сенсорный экран TFT | Резолюция: | пикселы 1920*1080 |
|---|---|---|---|
| ЖК-дисплей с сенсорным экраном: | 327.2 x 215,2 x 6,55 мм (с касанием) | Активная зона: | 2930,76 x 165,24 (мм) |
| ЖК-интерфейс: | EDP | CTP-интерфейс: | USB |
| сенсорный экран: | CTP (проективный емкостный сенсорный экран) | Поверхностная яркость: | 300 Cd/m2 |
| Операционная температура.: | -10°C до +60°C | Температура хранения.: | -20℃ к +60℃ |
| Тип отображения: | IPS полный угол обзора | Обработка поверхности: | Чистый тип |
| Соотношение контраста: | 800:1 | Срок службы светодиодов: | 30 000 часов |
| сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | ЭДП TFT LCD дисплей,13.3 дюймовый TFT LCD дисплей,IPS дисплея TFT LCD |
||
SFTO1330SM-7191ACT спецификация.pdf
IPS TFT LCD экран 13,3 дюйма FHD EDP дисплей
13,3-дюймовый FHD EDP-монитор обычно относится к жидкокристаллическому дисплею с разрешением 1920 × 1080 Full HD, с 13,3-дюймовой IPS TFT LCD-панелью и расширенным интерфейсом отображения (eDP).Ниже приведены некоторые ключевые характеристики продукта и параметрыSFTO1330SM-7191ACT:
Тип панели:IPS TFT LCD, обеспечивающий широкий угол обзора и точность цвета.
Решение:1920 × 1080 пикселей, также известный как разрешение Full HD (FHD), обеспечивающее четкие детали изображения.
Яркость:Яркость различных моделей может варьироваться, но обычно составляет около 350cd / m 2, подходящей для различных условий использования.
Соотношение контраста:800:1, обеспечивая отличное представление светлых и темных деталей.
Угол обзора:Технология IPS обеспечивает угол обзора почти 180 °, что позволяет поддерживать цвет и контрастность под разными углами.
Время ответа:Обычно около 30 мс, достаточно для непрофессиональных графических приложений.
Цветовая гамма:Покрывает 72% цветовой гаммы NTSC, способной отображать богатые цвета.
Интерфейс:Интерфейс eDP, поддерживающий 30-контактные терминальные соединения, обеспечивающие высокоскоростную передачу данных.
Тип подсветки:WLED-заднее освещение, обеспечивающее равномерную яркость и более длительный срок службы.
Рабочая температура:в целом в диапазоне от -10 до 60 °C, подходящих для различных условий окружающей среды.
Капацитивный сенсорный экран:Предлагает емкостный сенсорный экран, поддерживает многоприкосновение, позволяя пользователям взаимодействовать с помощью касания.Капацитивные сенсорные экраны имеют характеристики высокой прозрачности и быстрого ответа, что делает их подходящими для применений, требующих прямого взаимодействия.
Механические характеристики
| Параметр | Спецификация | Единица |
| Номер модели | SFTO1330SM-7191ACT | |
| Размер дисплея | 13.3 (диагональная) | дюйм |
|
размеры контура |
327.2 х 215.2 х 6.55 |
мм |
| Активная зона | 293.76H) ×165.24 ((V) | мм |
| Формат пикселей |
1920 ((H) ×1080 ((V) (1 пиксель = R + G + B точка) |
пиксель |
| Пиксельный пич | 0.153 ((H) х 0.153 (V) | мм |
| Конфигурация пикселей | Вертикальная полоса R, G, B | |
| Режим отображения | Обычно черный | |
| Обработка поверхности переднего поляризатора | Антиотражающее покрытие: (3H) | |
| Сенсорный экран | Прогнозируемая емкостная сенсорная панель |

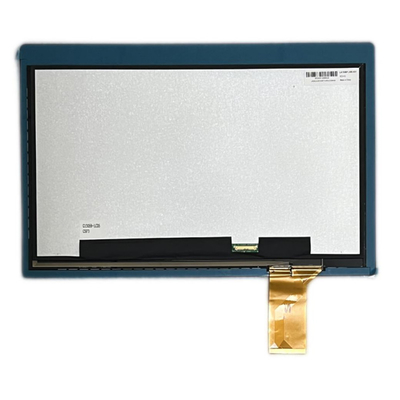

ПродуктРисунок
Определение пин интерфейса
| Пин No. | Символ | I/O | Функция |
| 1 | CABC_EN / NC | - | Зарезервировано для CD |
| 2 | H_GND | П | Высокоскоростной раунд |
| 3 | Лена 1_N | Я... | Дополнительная сигнальная связь полоса 1 |
| 4 | Пробег 1_P | Я... | Истинная сигнальная линия 1 |
| 5 | H_GND | П | Высокоскоростной раунд |
| 6 | Проезд 0_N | Я... | Дополнительная сигнальная линия 0 |
| 7 | Пробег 0_P | Я... | Истинная сигнальная линия 0 |
| 8 | H_GND | П | Высокоскоростной раунд |
| 9 | AUX_CH_P | Я... | Истинный вспомогательный канал сигналов |
| 10 | AUX_CH_N | Я... | Дополнительный вспомогательный канал сигналов |
| 11 | H_GND | П | Высокоскоростной раунд |
| 12 | LCD_VDD | П | Логика ЖК-дисплея и мощность драйвера (3,3 В) |
| 13 | LCD_VDD | П | Логика ЖК-дисплея и мощность драйвера (3,3 В) |
| 14 | NC | Я... | Зарезервировано для использования производителями ЖК-дисплеев |
| 15 | LCD_GND | П | Логика LCD и заземление драйвера |
| 16 | LCD_GND | П | Логика LCD и заземление драйвера |
| 17 | HPD | О | Пинальный сигнал HPD |
| 18 | Светодиод-1 | П | Подсветка |
| 19 | Светодиод-2 | П | Подсветка |
| 20 | Светодиод-3 | П | Подсветка |
| 21 | LED-4 | П | Подсветка |
| 22 | BL ENABLE | Я... | Заднее освещение включено/выключено |
| 23 | BL PWM DIM | Я... | Система PWM |
| 24 | SCL/NC | - | Зарезервировано для использования производителями ЖК-дисплеев |
| 25 | SDA/NC | - | Зарезервировано для использования производителями ЖК-дисплеев |
| 26 | BL PWR | П | Мощность подсветки |
| 27 | BL PWR | П | Мощность подсветки |
| 28 | BL PWR | П | Мощность подсветки |
| 29 | BL PWR | П | Мощность подсветки |
| 30 | NC | - | Зарезервировано для использования производителями ЖК-дисплеев |
Определение пин-кода USB PCAB
1 VCC
2 USB-накопителя
3 USB+
4 ГНД
Абсолютные максимальные рейтинги
| Параметр | Символ | Минуточку. | Макс. Макс. | Единица | Примечания |
| Напряжение источника питания подсветка | HVDDOUT | - | - | V | Ta = 25 °C Примечание 1&2 Примечания |
| Электрический ток светодиодного фонаря | IHVDD | - | - | mA | |
| Обратное напряжение светодиодного подсветки | VR | - | - | V | |
| Операционная температура | TOP | - 10 | 60 | °C |
Ta = 25 °C Примечание 1&2 |
| Температура хранения | TST | - 20 | 60 | °C | |
| Рабочая влажность окружающей среды | Прыгай. | - | 90 | % RH | |
| Влажность хранилища | Взгляните. | - | 90 | % RH | |
| Требование к выделению тепла | Трлс | 15 | °C | ||
Электронные спецификации TFT LCD
| Параметр | Символ | Рейтинги | Единица | ||
| МИН | Тип | Максимум | |||
| Входное напряжение источника питания | V DD | 3.0 | 3.3 | 3.6 | V |
| Ток питания | IDD | - | - | - | mA |
| Напряжение источника питания для светодиодного драйвера | Высокое напряжение | 2.7 | 24 | V | |
| Ток питания дисковода LED | IHVDD | 20 | - | mA | |
| Потребление электроэнергии от светодиодов | ПЛЕД | 2.7 | W | ||
| Положительное входное пороговое напряжение | VIT+ | +100 | mV | ||
| Напряжение порога ввода с отрицательным давлением | ВИТ- | -100 | mV | ||
| Дифференциальное входное напряжение общего режима | Vcom | ТБД | V | ||
Электронные спецификации для подсветки
| Параметр | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Напряжение питания | VBL | 5 | 12.0 | 37 | V |
| Ток питания для заднего освещения | ILED | 6 |
- |
25 | mA |
| Электрическое питание для заднего освещения | ПЛЕД | 0.18 | - | 5.55 | W |
| Модулируемое напряжение светового сигнала | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| Соотношение контроля яркости | Обязанность | 1 | - | 100 | % |
| Частота управления яркостью | fPWM | 100 | - | 1,600 | КГц |
| LED-BL Включено/Отключено Высокое напряжение | VCNTH | 1.2 | 5.0 | V | |
| LED-BL Включение/выключение низкого напряжения | VCNTL | 0 | - | 0.6 | V |
| Срок службы светодиодов | - | 30,000 | 40,000 | - | h |

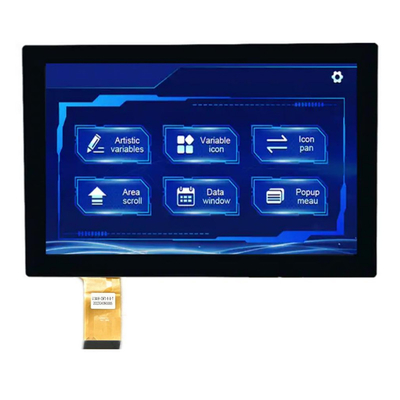

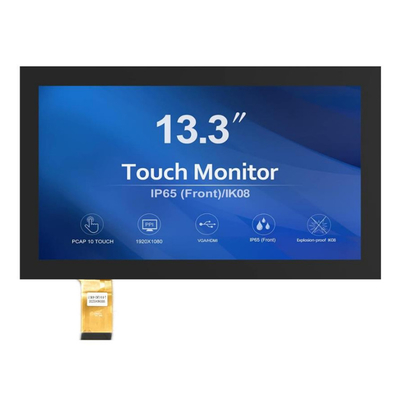

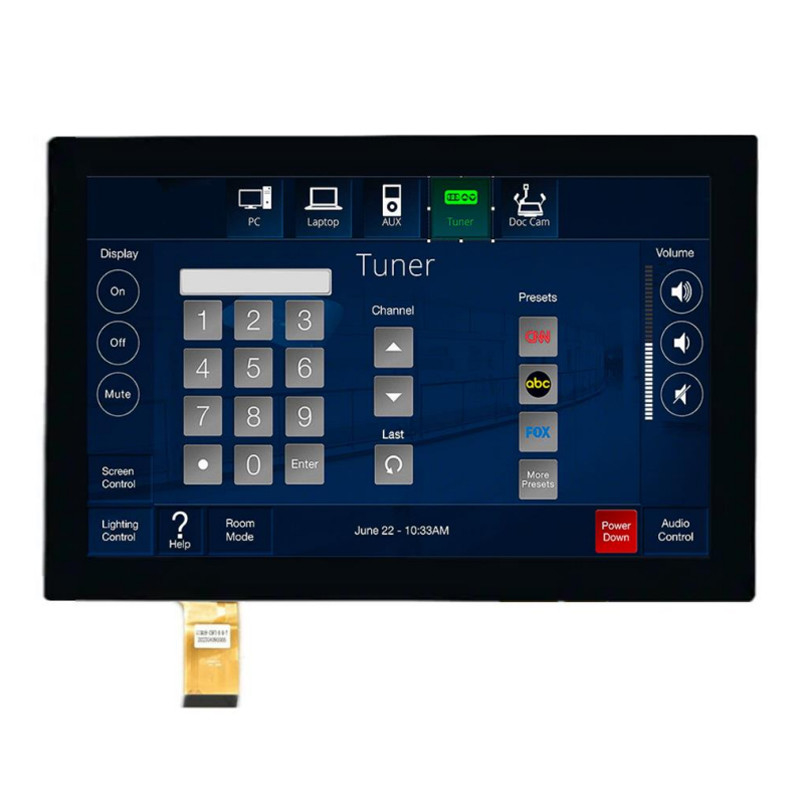

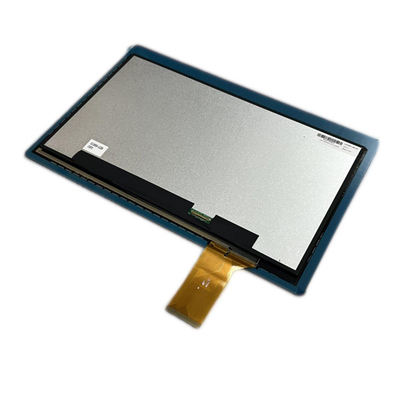

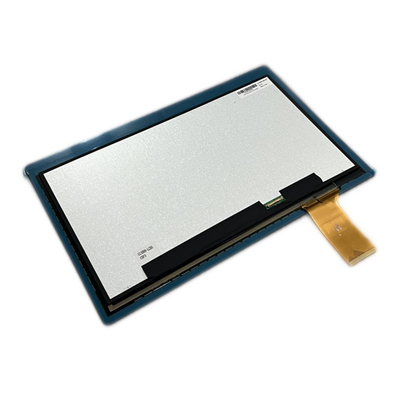

Изображение продукта
