Подробная информация о продукте:
|
| Ключевые слова: | 21.5 дюймовый PCAP TFT дисплей | Резолюция: | пикселы 1920*1080 |
|---|---|---|---|
| Размер ЖК: | 495.6 x 292,2 x 10,57 (в/о Touch) | ЖК-дисплей с сенсорным экраном: | 526 x 324 x 15.16 (с касанием) |
| Активная зона: | 476.064 ((H) х 267.786 ((V) | ЖК-интерфейс: | ЛВДС |
| CTP-интерфейс: | USB | Сенсорный экран: | CTP |
| Поверхностная яркость: | 1000 cd/m2 | Операционная температура.: | -0°C до +50°C |
| Температура хранения.: | -20℃ к +60℃ | Тип отображения: | IPS полный угол обзора |
| Обработка поверхности: | Помох 25%, 3H | Соотношение контраста: | 1000 |
| Отображение цвета: | 16,7 m | Срок службы светодиодов: | 30 000 часов |
| Сертификат: | ISO9001:2015 / ISO1400:2015 | Соответствие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 21.5 дюймовый TFT LCD дисплей,ЖК-дисплей TFT,читаемый при солнечном свете |
||
** Загрузка таблицы данных **
SFTO2150SM-7048A3CT Спецификация.pdf
О данном пункте SFTO2150SM-7048A3CT

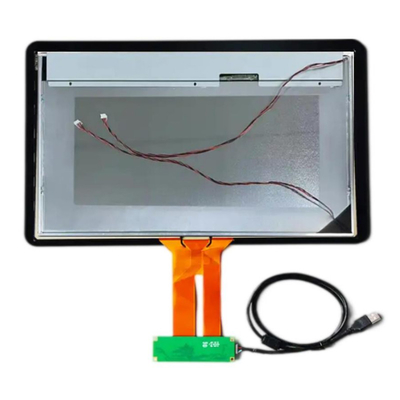

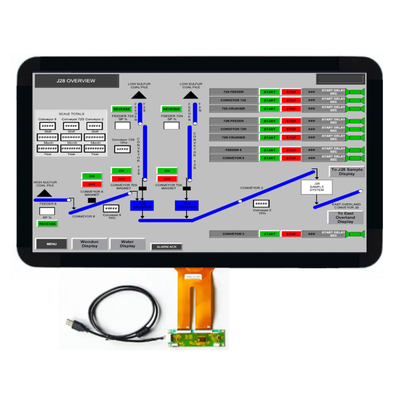

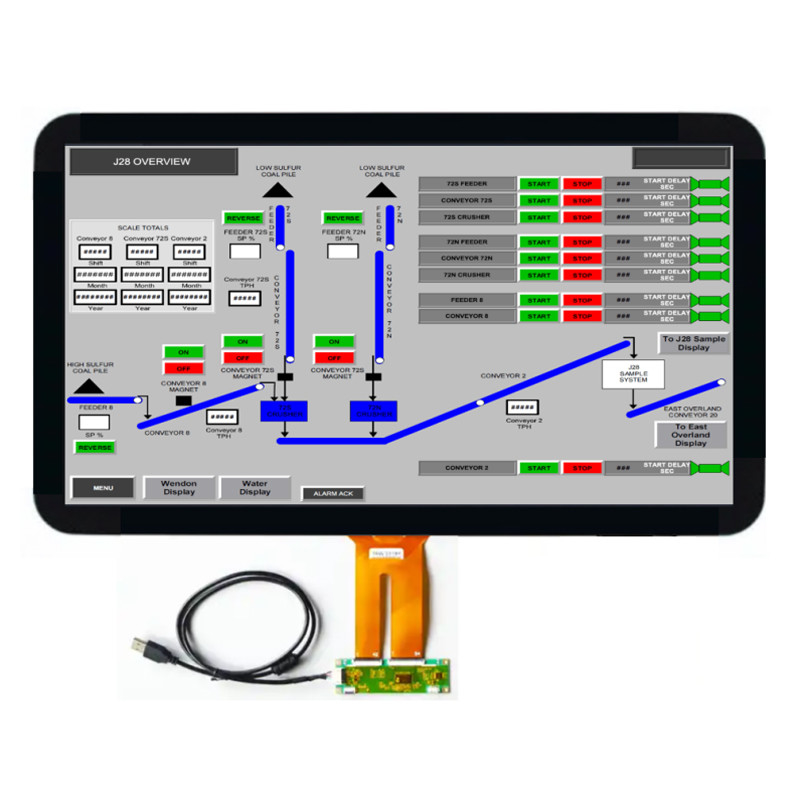

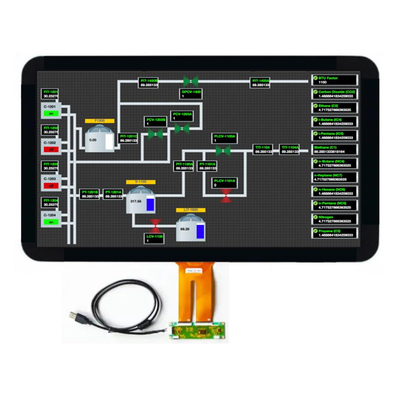

Ниже представлена презентация продукта для 21,5-дюймового TFT LCD-дисплея:
Размер и разрешение: Этот 21,5-дюймовый TFT LCD дисплей имеет разрешение Full HD 1920x1080 пикселей, обеспечивая четкое и деликатное отображение изображения.
Тип дисплея:Использование технологии IPS (In Plane Switching) обеспечивает постоянный цвет и яркость под любыми углами.
Сенсорный экран:с емкостным сенсорным экраном USB; поддержка индивидуального емкостного сенсорного экрана (CTP) для улучшения взаимодействия с пользователем и удобства эксплуатации.
Интерфейс:Оснащен интерфейсом LVDS, поддерживающим 30 PIN-соединений для обеспечения высокоскоростной передачи данных.
Яркость и видимость:Яркость достигает 1000 cd / m 2, что позволяет поддерживать четкую видимость даже при прямом солнечном свете, что делает его очень подходящим для наружных или ярких условий.
Температура работы и хранения:Диапазон температуры работы составляет -0 ~ + 50 ° C, а диапазон температуры хранения - 20 ~ + 60 ° C, что отвечает потребностям использования в различных условиях окружающей среды.
Применение:Подходит для различных сценариев применения, таких как интерактивные рекламные щиты, цифровые вывески, системы точек продаж, образовательные дисплеи и т. д.
Услуги на заказ:Предоставление индивидуальных решений для емкостных или резистивных сенсорных экранов на основе потребностей клиентов.
Соответствие материалам:Материалы соответствуют стандартам RoHS, обеспечивая защиту окружающей среды и безопасность пользователей.
Контроль качества:Продукт реализовал ряд мер контроля качества, включая контроль производственного процесса, автоматизированное испытательное оборудование, ручное испытание, проверку отбора проб, систему управления качеством,и надзора и инспекции со стороны третьих лиц, чтобы обеспечить качество продукции.
Техническая поддержка и услуги:Предоставление высококачественных услуг технической поддержки, включая библиотеки образцов кодов, руководства по данным IC, загрузку спецификаций продуктов и поддержку решений,чтобы помочь клиентам достичь уникальных требований к отображению.
Этот 21,5-дюймовый FHD TFT LCD дисплей является идеальным выбором для различных коммерческих и промышленных приложений из-за его высокого разрешения, высокой яркости и хорошей адаптивности к окружающей среде.
Особенности
21.5 дюймовый TFT дисплей - это резервный тип модуля
21.5 дюйма TFT LCD с LVDS интерфейс
21.5 дюймовый PCAP TFT дисплей с высокоскоростной реакцией
21.5 дюймовый сенсорный TFT-экран имеет 6-битную (Hi-FRC) глубину цвета, дисплей 16,7M цветов
21.5 дюймовый LCD дисплей модуль имеет встроенный краевой тип (LED) подсветки
21.5 дюймовый TFT совместим с RGB98% и NTSC45% (NTSC72% также доступен)
21.5 дюймовый TFT-экран имеет высокое соотношение яркости и контраста, низкое отражение и широкий угол обзора
21.5 дюймовый TFT PCAP экран имеет только DE (data enable)
21.5 дюймовый промышленный дисплей свободен от Rohs и галогенов
210,5-дюймовый промышленный TFT - TEO 6.0, ES6.0 Соответствует
21.5 дюймовый LCD Touch имеет функцию коррекции гамма
| Ключевые слова: | 21.5 дюймовый PCAP TFT дисплей |
| Решение: | 1920*1080 пикселей |
| Интерфейс ЖК: | ЛВДС |
| Размер ЖК-диска: | 495.6 X 292.2 X 10.57 мм (без прикосновения) |
| ЖК-дисплей с сенсорным экраном: | 526 X 324 X 15,16 мм (с касанием) |
| Активная зона: | 476.064 ((H) X 267.786 ((V) Мм |
| Интерфейс CTP: | USB |
| Светимость поверхности: | 1000 Cd/m2 |
| Прикосновение к экрану | CTP (проективный емкостный сенсорный экран) |
| Рабочая температура: | -10°C до +60°C |
| Температура хранения: | -20°C до +60°C |
| Тип дисплея: | IPS полный угол обзора |
| Контрастный коэффициент: | 1000 |
| Продолжительность жизни светодиода: | 30000 часов |
| Обработка поверхности: | Дым 25%, 3H |
| Цвет отображения: | 16.7 М |
| Сертификат: | ISO9001:2015 / ISO1400:2015 |
| Соответствие: | Соответствует требованиям REACH & RoHS |
Механический чертеж
Определение пин интерфейса
| Пин No. | Символ | Описание |
| 1 | RxO0- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
| 2 | RxO0+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
| 3 | RxO1- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
| 4 | RxO1+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
| 5 | RxO2- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
| 6 | RxO2+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
| 7 | ГНД | Земля |
| 8 | Рекс ОКЛК- | отрицательный вход дифференциального часа LVDS (необычный час) |
| 9 | RxOCLK+ | Положительный вход дифференциального часа LVDS (необычный час) |
| 10 | RxO3- | Ввод отрицательных дифференциальных данных LVDS (необычные данные) |
| 11 | RxO3+ | Ввод положительных дифференциальных данных LVDS (необычные данные) |
| 12 | RxE0- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
| 13 | RxE0+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
| 14 | ГНД | Земля |
| 15 | RxE1- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
| 16 | RxE1+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
| 17 | ГНД | Земля |
| 18 | RxE2- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
| 19 | RxE2+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
| 20 | РексЭКЛК- | отрицательный вход дифференциального часа LVDS (парный час) |
| 21 | RxECLK+ | отрицательный вход дифференциального часа LVDS (парный час) |
| 22 | RxE3- | Ввод отрицательных дифференциальных данных LVDS (парные данные) |
| 23 | RxE3+ | Ввод положительных дифференциальных данных LVDS (парные данные) |
| 24 | ГНД | Земля |
| 25 | CTL | CTL_DVR |
| 26 | CE | CE_DVR |
| 27 | NC | Никакой связи. |
| 28 | VDD | Входное напряжение источника питания |
| 29 | VDD | Входное напряжение источника питания |
| 30 | VDD | Входное напряжение источника питания |
Определение пин-кода USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 ГНД
Электрические характеристики
| Параметр | Символ | Минуты | Тип Макс | Единица | |
| Напряжение питания | VDD | 4.5 | 5.0 | 5.5 | V |
| Ток питания | IVDD | 500 | 1200 | mA | |
| Потоки в спешке | IRUSH | 2.0 | 3.0 | А. | |
| Допустимое входное волновое напряжение | VRF | 300 | mV | ||
| Дифференциальное высокое входное пороговое напряжение | ВИЧ | +100 | mV | ||
| Дифференциальное низкоуровневое входное пороговое напряжение | VIL | -100 | mV | ||
| Дифференциальное входное напряжение | ВИД | 200 | 600 | mV | |
| Входное напряжение ((BL) | VBL_I | -Нет.3 | ВДД+0.3 | mV | |
| Дифференциальное входное напряжение общего режима | ВКМ | 1.0 | 1.2 | 1.5 | |
| Потребление энергии | ВД | 2.5 | 6 | W | |
Оптические характеристики
| Параметр | Условия | Минуточку. | Тип. | Макс. Макс. | Единица | |
|
Угол обзора (CR>10) |
Горизонтальные | θL | 85 | 89 | - |
степень |
| θ R | 85 | 89 | - | |||
| Вертикальная | θT | 85 | 89 | - | ||
| θB | 85 | 89 | - | |||
| Соотношение контраста | Центр | 700 | 1000 | - | - | |
| Время ответа | Tr+Td | - | 14 | 20 | мс | |
|
Цвет CF Хроматичность (CIE1931) |
Красный х |
Тип -0.03 |
0 |
Тип: +0.03 |
0 | |
| Красный y | - | - | ||||
| Зеленый х | - | - | ||||
| Зеленый y | - | - | ||||
| Синий х | - | - | ||||
| Синий y | - | - | ||||
| Белый х | 0.323 | - | ||||
| Белый | 0.379 | - | ||||
| Центр Светимость белого цвета | Год действия | 800 | 1000 | cd/m | ||
| Переговоры | Кт | 2.0 | % | |||
Ппункт IМагия
Производственные мощности и сертификаты
Проектируемый емкостный сенсорный экран (PCAP)
Проектированная емкостная (PCAP) сенсорная технология предлагает быстрый и чувствительный ответ и профессиональную надежность в сочетании.
Технология проецированного емкостного сенсорного экрана предназначена для строгих промышленных, медицинских и автомобильных приложений.что является интегрированным встроенным решением, которое помогает упростить цепочку поставок и сборку.
Стекло покрытия:
1. Форма: специальные размеры, формы, краевые обработки, отверстия и вырезы
2Цвет: шелковая печать, логотип
3Стекло: стекло Gorilla, закаленное стекло, PMMA
4Обработка: зеркало, AG, AR, AF
Датчик:
1Материал датчика: стекло, пленка, пленка + пленка.
2FPC: Форма конструкции необязательна.
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix и так далее
4Интерфейс: I2C, USB, RS232
