Подробная информация о продукте:
|
| Тип дисплея: | Трансфлекторная ЖК-дисплей TFT | Размер экрана: | 2,8 дюйма |
|---|---|---|---|
| Разрешение: | 240 x 320 пикселей | Яркость: | 300 кд/м² (типичное) |
| Коэффициент контрастности: | 500: 1 | Угол обзора: | 60° все направления |
| Интерфейс: | MCU (8/16-бит) и SPI (3/4-проводной) | Драйвер IC: | ST7789T3 |
| Эксплуатационная температура.: | -20 до +70 ℃ | Подсветка: | 4 светодиода, боковая подсветка |
| Источник питания: | ВДД 2,4–3,3 В, VDDI 1,65–3,3 В | Согласие: | Соответствует требованиям REACH & RoHS |
| Сенсорный интерфейс: | 4-проводной резистивный (опционально/настраиваемый) | Кастомизация: | Доступна бесплатная техническая поддержка и полуиндивидуальный дизайн |
| Выделить: | 2,8-дюймовый TFT LCD дисплейный модуль,LCD с разрешением 240x320 с SPI |
||

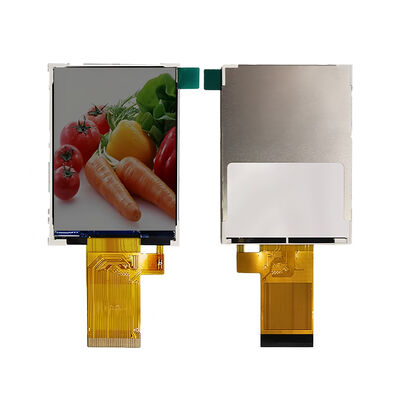

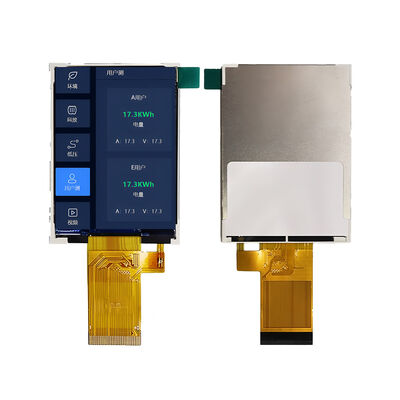

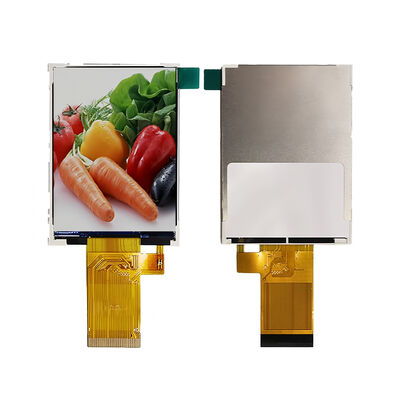

Проектированный для требовательных приложений: 2,8-дюймовый трансфлективный TFT LCD модуль
В Saef Technology Limited мы специализируемся на разработке высокопроизводительных дисплейных решений для инженеров и системных конструкторов, которым требуется надежность, ясность,и гибкость в сложных условияхНаш 2,8-дюймовый Трансфлективный ТФТ ЖК-модуль (SFTO280PY-7422AN) создан, чтобы превосходить как в ярких наружных условиях, так и в условиях низкой освещенности в помещении, что делает его идеальным выбором для портативных счетчиков,портативные приборы, промышленных HMI и медицинских изделий.
С высокоярким фоновым освещением 300 cd/m2 и трансфлекторной технологией отображения,Этот модуль обеспечивает отличную читаемость под прямым солнечным светом при сохранении работы с низкой мощностью в тусклых условиях.Контрастное соотношение 500:1 и широкий угол обзора 60° обеспечивают постоянное качество зрения из всех направлений.
Модуль, предназначенный для бесшовной интеграции, поддерживает как параллельные MCU серии 8080 (8/16-битные), так и SPI (3/4-проводной) интерфейсы.Он предлагает быстрое время отклика (16 мс) и стабильную связь для приложений в реальном времени..
Этот дисплей, рассчитанный на работу при температуре от -20 до +70 °C и хранение при температуре от -30 до +80 °C, создан для устойчивости к экстремальным условиям, идеально подходит для наружных, автомобильных и промышленных систем.
4-LED краевое освещение обеспечивает средний срок службы 40 000 часов, в то время как модуль проходит строгие испытания на окружающую среду, включая вибрации, ESD (± 8 кВ воздух / ± 4 кВ контакт),и теплового цикла для обеспечения долговечности в полевых условиях.
Мы предлагаем бесплатную техническую поддержку и услуги по разработке дизайна, включая интеграцию сенсорных панелей (RTP / CTP), опции разъемов, настройку прошивки и механические адаптации.Необходимо ли вам модуль с подключением или индивидуальное решение для отображения, наша инженерная команда здесь, чтобы помочь.
Площадь дисплея: 43,2 x 57,6 мм
Пиксельное расстояние: 0,06 (H) x 0,18 (V) мм
Глубина цвета: 262K
Силовое питание: 2,8В (VCC), 1,8В (IOVCC)
Размеры: 50,0 x 69,2 x 2,3 мм
Вес: оптимизирован для портативных конструкций
Соответствие: RoHS, REACH, ISO 9001:2015, ISO 14001:2015
С более чем десятилетним опытом в области TFT LCD и сенсорных дисплеев, Saef Technology предоставляет:
Поддержка на экспертном уровне: Прямой доступ к нашей инженерной команде для обзора дизайна, проверки и устранения неполадок.
Быстрый прототип: короткие сроки производства образцов и вариантов на заказ.
Глобальная логистика: надежная доставка в ЕС, США и по всему миру.
Обеспечение качества: каждый модуль проверяется по стандартам MIL-STD-105E с проверкой на основе AQL.
Ручные испытательные и измерительные устройства
Переносные медицинские мониторы
Промышленные панели управления
Навигация на открытом воздухе и телематика
IoT и встроенные системы
Автомобильные приборные панели и морские дисплеи
Готовы интегрировать высоко видимость, высокую надежность дисплея в ваш следующий проект?
Обращайтесь к нашей технической команде по продажам для получения консультаций по ценообразованию, таблицам данных и индивидуальному дизайну.
Механические габариты
![]()
Определение пин интерфейса
| Пин No. | Символ | Функция |
| 1 | XL | Прикоснись к левой линии. |
| 2 | YU | Прикоснись к верхней цепи. |
| 3 | XR | Прикоснись к правой линии. |
| 4 | YD | Прикоснись к нижней линии. |
| 5 | ГНД | Земля |
| 6 | ОВВСК | Силовое питание 1,8 В. |
| 7 | ВКК | Силовое питание 2,8 В. |
| 8 | ФМАРК | Сигнал синхронизации кадров |
| 9 | CS | Чип выбирает входный пин (активный низкий) |
| 10 | RS/SPI_SCL | Отображение данных/командного выборного булава в параллельном часовом интерфейсе SPI |
| 11 | WR/SPI_RS |
Включить запись в параллельный интерфейс 8080 MCU. Отображение данных/командных выборных пин в интерфейсе SPI |
| 12 | РД | Читать включено в параллельном интерфейсе 8080 MCU. |
| 13 | SDA | Пин входа/выхода интерфейса SPI. |
| 14 | СДО | Пин выхода интерфейса SPI. |
| 15 | Перезагрузка | Внешний вход с перезагрузкой. |
| 16 | ГНД | Земля |
| 17-32 | DB0-DB15 | Параллельная интерфейсная шина данных MCU. |
| 33 | LEDA | Светодиодный задний свет ((Анод) |
| 34-36 | LEDK | Светодиодный задний свет ((Катодный) |
| 37 | NC | NC |
| 38 | IM0 | Выберите режим интерфейса MCU |
| 39 | IM1 | Выберите режим интерфейса MCU |
| 40 | IM2 | Выберите режим интерфейса MCU |
Абсолютный максимальный рейтинг
| Положение | Символ | Рейтинг | Единица |
| Напряжение питания | VDD | - 0,3 - +4.6 | V |
| Напряжение питания (логическое) | VDDI | - 0,3 - +4.6 | V |
| Напряжение питания драйвера | VGH-VGL | -0,3 ~ +30.0 | V |
| Диапазон логического входного напряжения | ИНО автомобиля | -0,3 ~ VDDI + 0.5 | V |
| Диапазон логического выходного напряжения | VO | -0,3 ~ VDDI + 0.5 | V |
| Диапазон рабочей температуры | TOPR | -20 ~ +70 | °C |
| Диапазон температуры хранения | TSTG | -30 ~ +80 | °C |
Электрические характеристики постоянного тока
|
Параметр |
Символ |
Состояние |
Спецификация |
Единица |
||
| Минуты. | Тип. | Макс. | ||||
| Силовое и рабочее напряжение | ||||||
| Напряжение системы | VDD |
Работающий напряжение |
2.4 | 2.75 | 3.3 | V |
| Рабочее напряжение интерфейса | VDDI |
Поставки I/O Напряжение |
1.65 | 1.8 | 3.3 | V |
| Высокое напряжение | ВГГ | 12.2 | 14.97 | V | ||
| Двигатель шлюза низкое напряжение | VGL | - Двенадцать.5 | - Семь.16 | V | ||
| Напряжение питания драйверов ворот | ‒ ВГГ-ВГЛ. | 19.36 | 27.47 | V | ||
| Ввод / выход | ||||||
| Логическое высокое входное напряжение | ВИЧ | 0.7VDDI | VDDI | V | ||
| Логически низкое входное напряжение | VIL | ВСС | 0.3VDDI | V | ||
| Высокое выходное напряжение логического типа | VOH | IOH = -1,0mA | 0.8VDDI | VDDI | V | |
| Логически низкое выходное напряжение | VOL | IOL = +1,0mA | ВСС | 0.2VDDI | V | |
| Логический высокоприводный ток | IIH | VIN = VDDI | 1 | uA | ||
| Логически низкий входный ток | IIL | VIN = VSS | -1 | uA | ||
| Ток утечки ввода | IIL | IOH = -1,0mA | -Нет.1 | +0.1 | uA | |
| Напряжение VCOM | ||||||
| Амплитуда VCOM | VCOM | ВСС | V | |||
| Драйвер источника | ||||||
| Диапазон выхода источника | Внешний вид | ИНН | VAP | V | ||
| Гамма-относительное напряжение (положительно) | VAP | 4.45 | 6.4 | V | ||
| Гамма-относительное напряжение (отрицательно) | ИНН | - Четыре.6 | - Второй.65 | V | ||
| Время расчета источника выхода | Тр | Ниже с точностью 99% | 20 | мы | ||
| Выходное изъятие напряжения | VOFFSET | 35 | mV | |||
Оптические спецификации
| Положение | Символ | Состояние | Минуты | Тип | Макс | Единица | |
| Белая светимость (Центр) | Лв. |
Θ=0 Нормальное Просмотр Угол IBL=80mA |
- Я... | 300 | - Я... | cd/m2 | |
| Время ответа | Tr+Tf | - Я... | 16 | - Я... | мс | ||
| Соотношение контраста | КР | - Я... | 500 | - Я... | - Я... | ||
|
ЦветХроматичность(CIE1931) |
белый | Wx | - Я... | 0.301 | - Я... | ||
| Уай | - Я... | 0.337 | - Я... | ||||
|
Угол обзора |
- Что? |
ТЛ |
CR≥10 |
- Я... | 60 | - Я... | |
| ΘR | - Я... | 60 | - Я... | ||||
|
Вер |
ТУ | - Я... | 60 | - Я... | |||
| ΘD | - Я... | 60 | - Я... | ||||
| Однородность яркости | Среднее | Θ=0 | 80 | 90 | - Я... | % | |
| Цветовая гамма | NTSC | Θ=0 | - Я... | 55 | - Я... | % | |
| Оптимальное направление | Трансфлективный | ||||||
Характеристики подсветки
| Положение | Символ | Минуты | Тип | Макс | Единица |
| Светодиодный ток | IL | - | 60 | 80 | mA |
| Напряжение светодиода | VL | - | 2.8 | 3.2 | V |
| Время эксплуатации светодиода | Ч. | 30000 | 40000 | - | Час |
