8-дюймовый TFT ЖК-дисплейный модуль 1024×768 XGA IPS панель

8-дюймовый TFT ЖК-дисплейный модуль 1024×768 XGA IPS панель

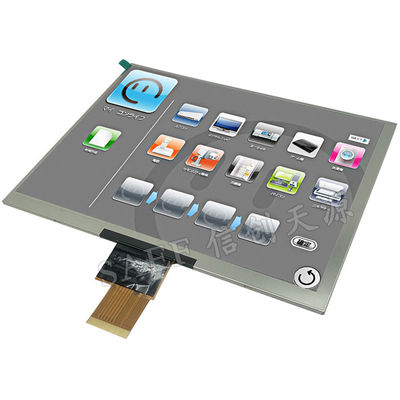

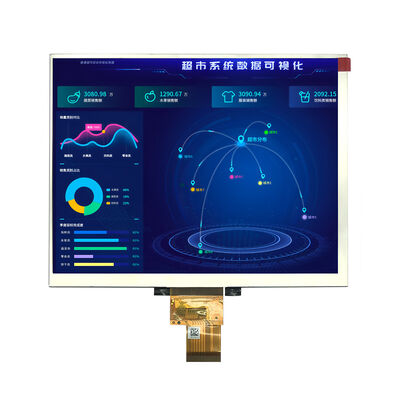

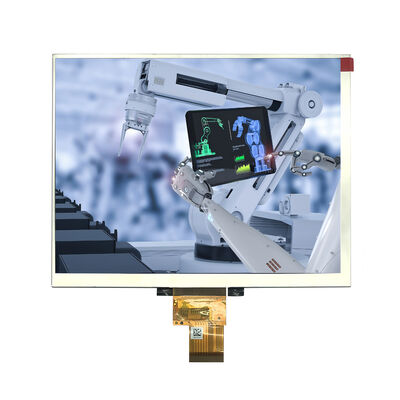

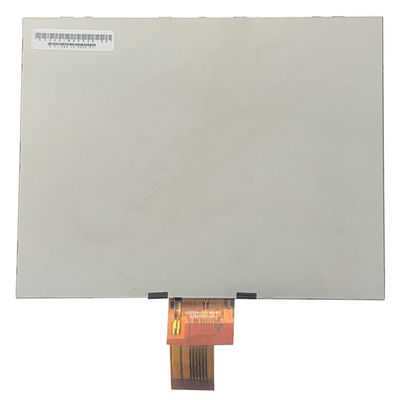

8-дюймовый TFT ЖК-дисплейный модуль 1024×768 XGA IPS панель 8-дюймовый TFT ЖК-дисплейный модуль 1024×768 XGA IPS панель 8-дюймовый TFT ЖК-дисплейный модуль 1024×768 XGA IPS панель 8-дюймовый TFT ЖК-дисплейный модуль 1024×768 XGA IPS панель

Большие изображения :  8-дюймовый TFT ЖК-дисплейный модуль 1024×768 XGA IPS панель

Подробная информация о продукте:
Место происхождения: Шэньчжэнь / Китай
Фирменное наименование: SAEF
Сертификация: ISO9001 / ISO14000
Номер модели: СФТО800Ш-8833АН
Документ: SFTO800SH-8833AN Datasheet.pdf
Оплата и доставка Условия:
Количество мин заказа: 3 единицы (Обсуждается для заказов образцов)
Цена: USD20- 25 (FOB Shenzhen, Price varies based on order quantity & configuration)
Упаковывая детали: Стандартный экспортный пакет
Время доставки: 3 рабочих дня для образцов, 5-6 недель для MP
Условия оплаты: LC, T/T, Western Union, PayPal
Поставка способности: 3000 тысяч штук в месяц

8-дюймовый TFT ЖК-дисплейный модуль 1024×768 XGA IPS панель

описание
Размер экрана: Диагональ 8,0 дюйма Разрешение: 1024 × 768 (XGA)
Технология: IPS TFT, активная матрица a-Si Глубина цвета: 16,7 миллионов цветов
Угол обзора: 170° (CR≥10) Интерфейс: Цифровой вход LVDS
Поверхностная яркости: 300 кд/м² (типичное) Коэффициент контрастности: 800:1 (Типичный)
Подсветка: Светодиод, 12 В, 300 мА сенсорный экран: Доступно (RTP/CTP опционально)
Потребляемая мощность: 0,383 Вт (только панель, типично) Механическая совместимость: Замена Innolux HJ080IA-01E
Эксплуатационная температура.: -20 до +70 ℃ Согласие: Соответствует требованиям REACH & RoHS
Выделить:

8-дюймовый TFT LCD дисплейный модуль

,

1024x768 XGA IPS панель

,

ЖК-дисплей Saef Technology



Готовый к работе 8-дюймовый TFT LCD модуль для требовательных промышленных и медицинских применений



SFTO800SH-8833AN от Saef Technology — это высокопроизводительный 8-дюймовый TFT LCD дисплейный модуль, разработанный для инженеров и системных интеграторов, которым требуется надежность, оптическая четкость и бесшовная интеграция в критических условиях. Обладая IPS-панелью с разрешением XGA (1024×768), этот модуль обеспечивает стабильную цветопередачу и широкие углы обзора до 170°, что делает его идеальным для интерфейсов человек-машина (HMI), медицинских мониторов, испытательного оборудования и систем промышленного управления.



Почему стоит выбрать этот 8-дюймовый TFT LCD модуль?

  1. Plug-and-Play совместимость

    • Полностью совместим с дисплеями Innolux HJ080IA-01E, что позволяет легко выполнять обновления без механической переделки.

    • Интерфейс LVDS поддерживает 6-битный/8-битный ввод данных с гибким управлением направлением сканирования (выводы L/R, U/D).

  2. Разработан для надежности

    • Работает в расширенном диапазоне температур (-20°C to +60°C) с высокой влагостойкостью.

    • Прочная конструкция соответствует стандартам ISO9001 и ISO14001, подкреплена годовой функциональной гарантией.

  3. Оптимизированные оптические характеристики

    • Яркость 300 кд/м² и коэффициент контрастности 800:1 обеспечивают читаемость в условиях высокой освещенности.

    • Цветовая гамма 70% NTSC и твердое покрытие поверхности уменьшают блики и повышают долговечность.

  4. Эффективность энергопотребления и подсветки

    • Низкое энергопотребление (0,383 Вт типичное) с поддержкой CABC (Content Adaptive Brightness Control) для динамического управления подсветкой.

    • Срок службы светодиодной подсветки рассчитан на 40 000 часов (50% яркости), что сокращает циклы технического обслуживания.

  5. Гибкость дизайна и настройка

    • Мы предлагаем бесплатные или полуиндивидуальные решения, включая интеграцию сенсорного экрана (RTP/CTP), индивидуальные разъемы, модификации рамки и корректировки прошивки.

    • Совместимость pin-to-pin и подробные механические чертежи (предоставляются) упрощают компоновку печатной платы и конструкцию корпуса.



Технические особенности для системных проектировщиков:

  • Контроллер синхронизации: Поддерживает только режим DE; режим SYNC не требуется.

  • Последовательность включения питания: Строго определенное время нарастания/спада для предотвращения фиксации и обеспечения долгосрочной стабильности.

  • ESD и обработка: Полные рекомендации по статической защите включены для сборки и интеграции.



Целевые области применения:

  • Промышленные HMI и панели ПЛК

  • Медицинские диагностические устройства и мониторы пациентов

  • Автомобильные приборные панели и приборы

  • Испытательное и измерительное оборудование

  • Киоски и POS-системы



Сертифицировано и безопасно:
Соответствует требованиям RoHS (2011/65/EU, 2015/863/EU), REACH и упаковано в соответствии с директивами 94-62/EC.



Подготовьте свое дисплейное решение:
Если вам требуется замена или полностью настроенный 8-дюймовый TFT LCD с сенсорным экраном, Saef Technology предоставляет экспертную поддержку от прототипа до производства. Свяжитесь с нами сегодня для получения технических паспортов, файлов CAD и бесплатного обзора дизайна.





Габаритные размеры



8-дюймовый TFT ЖК-дисплейный модуль 1024×768 XGA IPS панель 0



Определение контактов интерфейса



Номер контакта Символ В/В Функция
1 VCOM P Общее напряжение
2 VDD P Напряжение питания для цифровой схемы
3 VDD P Напряжение питания для цифровой схемы
4 NC --- Нет подключения
5 Сброс I Глобальный вывод сброса

6

STBYB

I

Режим ожидания, обычно подтягивается к высокому уровню STBYB = “1”, нормальная работа

STBYB = “0”, контроллер синхронизации, драйвер источника выключится, все выходы High-Z

7 GND P Земля
8 RXIN0- I - Дифференциальный вход данных LVDS
9 RXIN0+ I + Дифференциальный вход данных LVDS
10 GND P Земля
11 RXIN1- I - Дифференциальный вход данных LVDS
12 RXIN1+ I + Дифференциальный вход данных LVDS
13 GND P Земля
14 RXIN2- I - Дифференциальный вход данных LVDS
15 RXIN2+ I + Дифференциальный вход данных LVDS
16 GND P Земля
17 RXCLKIN- I - Дифференциальный вход тактирования LVDS
18 RXCLKIN+ I + Дифференциальный вход тактирования LVDS
19 GND P Земля
20 RXIN3- I - Дифференциальный вход данных LVDS
21 RXIN3+ I + Дифференциальный вход данных LVDS
22 GND P Земля
23 NC --- Нет подключения
24 NC --- Нет подключения
25 GND P Земля
26 NC --- Нет подключения
27 DIMO O Выходной сигнал контроллера CABC подсветки
28 SELB I Выбор режима 6 бит/8 бит
29 AVDD P Питание для аналоговой схемы
30 GND P Земля
31 LED- P Катод светодиода
32 LED- P Катод светодиода
33 L/R I Горизонтальная инверсия
34 U/D I Вертикальная инверсия
35 VGL P Напряжение выключения затвора
36 CABCEN1 I Включение CABC H/W
37 CABCEN0 I Включение CABC H/W
38 VGH P Напряжение включения затвора
39 LED+ P Анод светодиода
40 LED+ P Анод светодиода



Абсолютный максимальный рейтинг



Элемент

Символ

Значения



Единица измерения

Мин. Макс.

Напряжение питания

VCC -0.3 5.0 В
AVDD 6.5 13.5 В
VGH -0.3 40 В
VGL -20 0.3 В
VGH-VGL - 40 В
Рабочая температура Температура хранения TOP -20 60
TST -30 70



Типичные условия эксплуатации



Элемент

Символ

Значения



Единица измерения

Мин. Тип. Макс.

Напряжение питания

VCC 3.0 3.3 3.6 В
AVDD 9.8 10 10.2 В
VGH 18.6 18.9 19.2 В
VGL -8.1 -7.8 -7.5 В
Напряжение входного сигнала VCOM 3.0 3.6 3.9 В
Высокое напряжение входной логики VIH 0.7Vcc - Vcc В
Низкое напряжение входной логики VIL 0 - 0.3Vcc В



Потребляемый ток



Элемент

Символ

Значения

Единица измерения

Примечание

Мин. Тип. Макс.

Ток для драйвера

IGH - 0.65 1.0 мА VGH=18.9V
IGL - 0.65 1.0 мА VGL=-7.8V
ICC - 35 60 мА Vcc=3.3V
IAVDD - 25 40 мА AVDD=10.0V



Условия управления подсветкой



Элемент

Символ

Значения

Единица измерения

Мин. Тип. Макс.
Напряжение для светодиодной подсветки VL 11. 12 13.2 В
Ток для светодиодной подсветки IL - 300 - мА
Срок службы светодиода - 30,000 40,000 - ч



Электрические характеристики переменного тока



Параметр Символ Значения Единица измерения
Мин. Тип. Макс.
Частота тактирования RxFCLK 20 - 71 МГц
Допуск перекоса входных данных TRSKM 500 - - пс
Время высокого уровня тактирования TLVCH - 4/(7* RxFCLK) - нс
Время низкого уровня тактирования TLVCL - 3/(7* RxFCLK) - нс



Электрические характеристики постоянного тока



Параметр Символ Значения Единица измерения
Мин. Тип. Макс.
Дифференциальное входное высокое пороговое напряжение RxVTH

-

-

+0.1 В
Дифференциальное входное низкое пороговое напряжение RxVTL -0.1

-

-

В
Диапазон входного напряжения (односторонний) RxVIN 0

-

2.4 В
Дифференциальное входное синфазное напряжение RxVCM |VID |/2

-

2.4-|VID |/2 В
Дифференциальное напряжение |VID | 0.2 - 0.6 В
Дифференциальный входной ток утечки RVxliz -10 - +10 uA



Оптические характеристики



Элемент

Символ

Условие

Значения

Единица измерения

Мин. Тип. Макс.

Угол обзора (CR≥ 10)

θL Φ=180°(9 часов) 75 85 -

градус

θR Φ=0°(3 часа) 75 85 -
θT Φ=90°(12 часов) 75 85 -
θB Φ=270°(6 часов) 75 85 -
Время отклика TON+ TOFF     25 50

мс

Коэффициент контрастности CR Нормальный θ=Φ=0° 600 800 - -



Цветовая хроматичность

WX 0.238 0.288 0.338 -
WY 0.276 0.326 0.376

-

Коэффициент пропускания Tr

-

3.8 4.3

-

%
Равномерность

-

-

75

-

-

%
Яркость

L

-

-

300

-

кд/м2



Свяжитесь с нами
Мы рады узнать о ваших проектах. Если у вас есть какие-либо вопросы, с нами можно связаться по адресу sales2@saef.com.cn





Контактная информация
Shenzhen Saef Technology Ltd.

Контактное лицо: Cologne Ke

Телефон: +8613502983321

Факс: 86-755-2370-9419
