Подробная информация о продукте:
|
| Размер дисплея: | 15,6 дюйма | Разрешение: | 1920х1080 Full HD |
|---|---|---|---|
| Технология: | IPS-панель | Интерфейс: | eDP 1.2 (2 полосы) |
| Поверхностная яркости: | 500–600 кд/м² | Угол обзора: | 85°/85°/85°/85° (Л/П/В/С) |
| Цветовая гамма: | 45% NTSC | Подсветка: | Светодиод, срок службы 40 000 часов |
| Рабочая температура: | от 0°С до 50°С | Источник питания: | DC 3.3V |
| Монтаж: | Стандартный VESA или индивидуальный | Обработка поверхности: | Антибликовый (твердость 3H) |
| Согласие: | RoHS, без галогенов | Сенсорный экран готов: | Емкостная сенсорная панель |
| Выделить: | 150,6-дюймовый FHD TFT LCD модуль,Дисплей промышленного класса IPS |
||

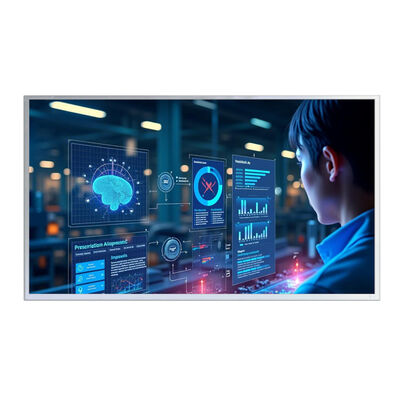

Разработано для точности: 15,6-дюймовый FHD TFT LCD модуль, разработанный для промышленного совершенства
Компания Saef Technology Limited представляет SFT01560SM-7411AN, высокопроизводительный 15,6-дюймовый FHD TFT LCD модуль, созданный для удовлетворения строгих требований промышленной автоматизации, систем HMI и встраиваемых приложений. Благодаря технологии IPS, широким углам обзора и надежному интерфейсу eDP этот дисплей обеспечивает исключительную четкость, надежность и универсальность для инженеров и системных интеграторов в Европе и Соединенных Штатах.
Четкое визуальное отображение:
Разрешение 1920×1080 с технологией IPS обеспечивает стабильность цвета и четкость при углах обзора 85° — идеально подходит для панелей управления и многоэкранных сред.
Промышленная прочность:
Благодаря антибликовой поверхности (твердость 3H) и рабочему диапазону температур от 0°C до 50°C, этот модуль превосходно работает на заводских цехах, в медицинских устройствах и уличных киосках.
Усовершенствованная интеграция eDP:
Поддерживает eDP 1.2 с 2-полосной архитектурой, упрощая интеграцию, уменьшая количество кабелей и энергопотребление — идеально подходит для конструкций с ограниченным пространством.
Высокая яркость и долговечность:
Яркость 500–600 кд/м² и светодиодная подсветка со сроком службы 30 000–40 000 часов обеспечивают читаемость при высокой освещенности и в условиях непрерывной работы.
Архитектура, готовая к настройке:
Хотя стандартные модели поставляются без сенсорного экрана, мы предлагаем полностью настраиваемые решения, включая резистивные или емкостные сенсорные экраны (RTP/CTP), модифицированные рамки, альтернативные интерфейсы (LVDS, HDMI) и адаптированную прошивку.
Нужен дисплей, соответствующий строгим механическим характеристикам?
Тонкий профиль нашего модуля (глубина 6,25 мм) и точные размеры (360,0×212,3 мм) обеспечивают бесшовную интеграцию в компактные корпуса.
Беспокоитесь о целостности сигнала в шумной среде?
Интерфейс eDP со встроенными тактовыми сигналами снижает электромагнитные помехи, а наши дополнительные экранирование и надежные варианты разъемов обеспечивают стабильную работу.
Ищете дисплей, поддерживающий работу 24/7?
Благодаря низкому энергопотреблению (<0,7 Вт типичное) и высоким показателям надежности этот модуль протестирован для длительного использования в промышленных и коммерческих условиях.
Требуется настройка без высоких затрат на NRE?
Saef предлагает бесплатные или недорогие полуиндивидуальные модификации, включая интеграцию сенсорного экрана, печать логотипа, изменение разъемов и адаптацию платы драйвера.
Сертификация ISO 9001:2015 и ISO 14001:2015 — приверженность качеству и устойчивому развитию.
Прямая поддержка с завода — технические консультации, поддержка образцов и быстрое прототипирование.
RoHS и без галогенов — соответствие экологическим требованиям для мировых рынков.
Сделано для экспертов — технические паспорта включают подробные распиновки, временные диаграммы, оптические характеристики и механические чертежи для ускорения цикла проектирования.
Интерфейсы человек-машина (HMI)
Системы промышленного управления
Автоматизация производства и робототехника
Терминалы точек продаж (POS)
Медицинские устройства мониторинга
Дисплеи для транспорта и логистики
Игровые и интерактивные киоски
Готовы к интеграции? Свяжитесь с нашей инженерной командой для получения бесплатных расценок на настройку, запросов образцов или технических паспортов. Мы поддерживаем низкий MOQ и быструю обработку для проектов OEM/ODM.
Габаритные размеры
![]()
Определение контактов интерфейса
| Номер контакта | Символ | Ввод/вывод | Функция |
| 1 | NC | - | Зарезервировано для CD |
| 2 | H_GND | P | Высокоскоростной круг |
| 3 | Lane1_N | I | Дополнительный сигнал Link Lane 1 |
| 4 | Lane1_P | I | Истинный сигнал Link Lane 1 |
| 5 | H_GND | P | Высокоскоростной круг |
| 6 | Lane0_N | I | Дополнительный сигнал Link Lane 0 |
| 7 | Lane0_P | I | Истинный сигнал Link Lane 0 |
| 8 | H_GND | P | Высокоскоростной круг |
| 9 | AUX_CH_P | I | Истинный сигнал вспомогательного канала |
| 10 | AUX_CH_N | I | Дополнительный сигнал вспомогательного канала |
| 11 | H_GND | P | Высокоскоростной круг |
| 12 | LCD_VDD | P | Питание логики и драйвера ЖК-дисплея (3,3 В) |
| 13 | LCD_VDD | P | Питание логики и драйвера ЖК-дисплея (3,3 В) |
| 14 | NC | I | Зарезервировано для использования производителем ЖК-дисплеев |
| 15 | LCD_GND | P | Земля логики и драйвера ЖК-дисплея |
| 16 | LCD_GND | P | Земля логики и драйвера ЖК-дисплея |
| 17 | HPD | O | Контакт сигнала HPD |
| 18 | LED-1 | P | NC |
| 19 | LED-2 | P | NC |
| 20 | LED-3 | P | NC |
| 21 | LED-4 | P | NC |
| 22 | BL_ENABLE | I | NC |
| 23 | BL_PWM_DIM | I | NC |
| 24 | NC | - | Зарезервировано для использования производителем ЖК-дисплеев |
| 25 | NC | - | Зарезервировано для использования производителем ЖК-дисплеев |
| 26 | BL_PWR | P | NC |
| 27 | BL_PWR | P | NC |
| 28 | BL_PWR | P | NC |
| 29 | BL_PWR | P | NC |
| 30 | NC | - | Зарезервировано для использования производителем ЖК-дисплеев |
Максимальный абсолютный предел
| Элемент | Символ | Значение | Единица измерения |
| Напряжение питания | VCC | 0,3~4 | В |
| Напряжение питания логики | Vsignal | -0,3 - VCC | В |
| Рабочая температура | Topr | от 0 до 50 | °C |
| Температура хранения | Tstg | от -10 до 60 | °C |
Электрооптические характеристики подсветки
| Элемент | Символ | МИН | ТИП | МАКС | ЕДИНИЦА |
| Напряжение питания | Vf | 28 | 30 | 33 | В |
| Ток питания | If | - | 270 | 360 | мА |
| Срок службы | - | 30000 | 40000 | - | ч |
Оптические характеристики
| Параметр | Условия | Мин. | Тип. | Макс. | Единица измерения | |
|
Угол обзора (CR>10) |
Горизонтальный | θL | - | 85 | - |
градус |
| θ R | - | 85 | - | |||
| Вертикальный | θT | - | 85 | - | ||
| θB | - | 85 | - | |||
| Коэффициент контрастности | Центр | 600 | 800 | - | - | |
| Время отклика | Tr+Td | - | 25 | 35 | мс | |
|
Цвет CF Хроматичность (CIE1931) |
Красный x |
Тип. -0,03 |
0,642 |
Тип. +0,03 |
- | |
| Красный y | 0,3078 | - | ||||
| Зеленый x | 0,283 | - | ||||
| Зеленый y | 0,594 | - | ||||
| Синий x | 0,142 | - | ||||
| Синий y | 0,149 | - | ||||
| Белый x | 0,303 | - | ||||
| Белый y | 0,329 | - | ||||
| Соотношение NTSC | % | (45) | - | |||
|
Центральная яркость белый |
YLI | 500 | 600 | кд/м2 | ||
| Равномерность белого 13pt | δW | 75 | 80 | |||
