Подробная информация о продукте:
|
| Продукт: | 2,4 дисплей дюйма TFT LCD | Разрешение: | 240 × 320 пикселей (RGB) |
|---|---|---|---|
| Покрыть размер стекла: | Настраиваемый | Направление просмотра: | направление просмотра на 12 часов |
| Интерфейс: | MPU 8/9/16/18-битный параллельный, SPI, RGB | Подсветка: | Белый светодиод, 4 канала, ток 80 мА |
| Драйвер IC: | ILI9341 | Коэффициент контрастности: | 250:1 (типичное) |
| Поверхностная яркости: | 350 кд/м2 | Рабочая температура: | от -20°С до +70°С |
| Светодиодная жизнь: | 40 000 часов | Согласие: | Соответствует требованиям REACH & RoHS |
| Сенсорный экран готов: | Резистивная сенсорная панель на 4 провода | Кастомизация: | Доступно для интеграции CTP/RTP. |
| Выделить: | 2.4-дюймовый TFT LCD модуль с драйвером ILI9341,Промышленный IPS дисплей 240x320,TFT LCD модуль с гибким интерфейсом |
||

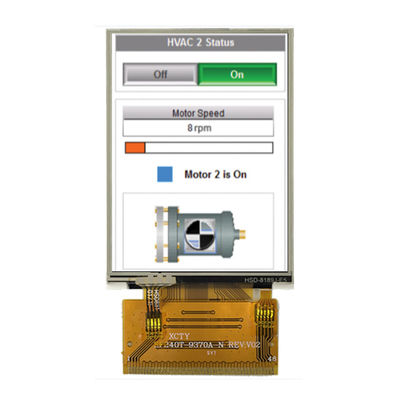

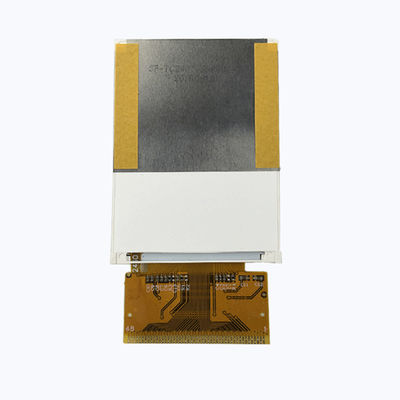

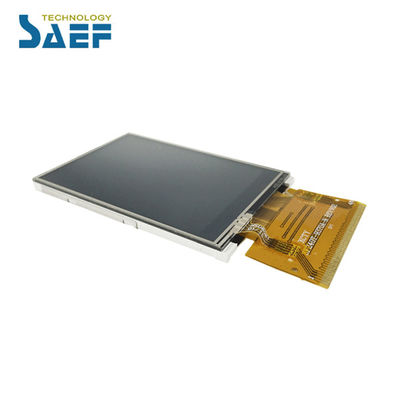

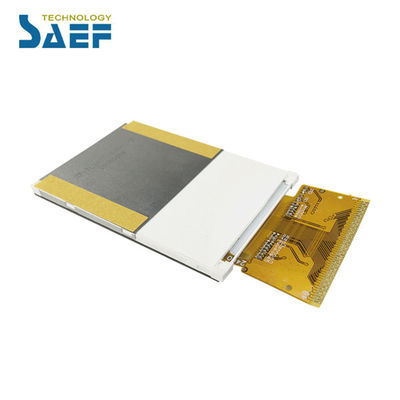

Высококонфигурируемый 2,4-дюймовый TFT LCD для универсальных встроенных и промышленных приложений
Saef Technology Limited представляет SF-TC240H-8944A-N, универсальный 2,4-дюймовый модуль TFT LCD, предназначенный для инженеров, которым требуется гибкость интерфейса без ущерба для производительности дисплея.С разрешением 240x320, драйвер ILI9341 и поддержка нескольких режимов интерфейса, включая параллельные MPU, SPI и RGB. Этот модуль идеально подходит для промышленных HMI, медицинских изделий, испытательного оборудования, бытовой электроники,и панели IoT.
Проектировано для гибкости проектирования и простоты интеграции:
Поддержка мультиинтерфейсов: Конфигурируйте как MPU 8/9/16/18-битный параллельный, SPI или RGB интерфейс через IM[3:0] пинны, что позволяет обеспечить бесперебойную совместимость с широким спектром MCU и процессоров.
Яркий и читаемый дисплей: яркость 250 cd/m2 и контрастное соотношение 250:1 обеспечивают четкую видимость в различных условиях освещения.Направление просмотра в 12 часов оптимизировано для приложений в режиме портрета.
Touch Panel Ready: включает в себя специальные булавки (YU, XL, YD, XR) для легкой интеграции 4-проводной резистивной сенсорной панели, упрощая конструкции с сенсорной поддержкой.
Устойчивый и надежный: диапазон температур работы от -20°C до +70°C и всеобъемлющие испытания надежности обеспечивают стабильную производительность в сложных условиях.
Технические спецификации для интеграции системы:
Активная область: ~ 36,72 мм × 48,96 мм
Размеры модуля: 42,72 мм × 60,26 мм × 2,3 мм
Напряжение питания: VCI = 2,6 V ≈ 3,3 V, VDD3 = 1,8 V ≈ 3,3 V
Заднее освещение: 4 белых светодиода, Vf = 3,0V ≈ 3,4V, If = 80mA в общей сложности
Сигналы интерфейса: включает TE (эффект разрыва), DOTCLK, HSYNC/VSYNC для режима RGB
Соответствие: разработан для соответствия промышленным стандартам с экологическими и надежными испытаниями
Зачем сотрудничать с Saef для решения ваших дисплеев?
В то время как этот модуль предназначен для резистивной сенсорной интеграции, Saef специализируется на настраиваемых и полунастраиваемых дисплеях.
Обновление на емкостное касание: интеграция проецированного емкостного касания (PCT) с интерфейсом I2C/SPI.
Изменить интерфейс и вывод: настроить макет FPC, картографирование сигнала или тип разъема, чтобы соответствовать вашему дизайну PCB.
Настройка оптической производительности: настройка яркости, контраста, цветовой гаммы или характеристик угла обзора.
Механическая настройка: изменение габаритов контура, ширины рамки или особенностей монтажа.
Идеально для:
Промышленные интерфейсы человека-машины (HMI)
Переносные медицинские устройства мониторинга
Ручные измерительные приборы
Умные панели управления домами
Дисплеи автомобильных приборных панелей
Потребительская электроника и игровые устройства
Созданный, чтобы адаптироваться, созданный, чтобы продержаться.
В Saef мы тесно сотрудничаем с инженерными командами, чтобы обеспечить плавную интеграцию дисплеев и надежное исполнение.мы предоставляем техническую поддержку и настройку, необходимую для более быстрого вывода вашего продукта на рынок.
Призыв к действию в отношении вопросов высокой важности:
Вам нужен универсальный дисплей, который соответствует вашим требованиям к интерфейсу? Запросите лист данных, оценочный образец или консультацию по индивидуальному дизайну с нашей инженерной командой сегодня.
Механические габариты
![]()
Определение пин интерфейса
| Нет, нет, нет. | ПИН-код | I/O | Описание |
| 1 | YU | Я... | Пин панели сенсорной |
| 2 | XL | Я... | Пин панели сенсорной |
| 3 | YD | Я... | Пин панели сенсорной |
| 4 | XR | Я... | Пин панели сенсорной |
| 5 | ГНД | Я... | Земля |
| 6 | ВКИ | Я... | Силовое питание 2.8В напряжение |
| 7 | VDD3 | Я... | Силовое питание 2.8V/1.8V Напряжение |
| 8 | VDD3_P(NC) | - | Открыть |
| 9 | BC_CTRL ((NC) | - | Открыть |
| 10 | BC ((NC) | - | Открыть |
|
11 |
ТЭ |
О |
Выходной шприц с разрывным эффектом для синхронизации MPU с записью кадров, Когда этот пин не активирован, этот пинНизкий. |
| 12-29 | DB17-DB0 | I/O | Отображение данных I/O |
| 30 | SDA | I/O | Сигнал серийного ввода |
| 31 | DOTLCK | Я... | Сигнал точечного часа для работы с интерфейсом RGB |
| 32 | ЕНАБЛЕ | Я... | Сигнал включения данных для работы с интерфейсом RGB |
| 33 | HSYNC | Я... | Линейный горизонтальный синхронизирующий сигнал |
| 34 | VSYNC | Я... | Сигнал вертикальной синхронизации кадра |
| 35 | RDX | Я... | Читать входный шприц сигнала |
| 36 | WRX | Я... | Напишите входный пин для сигналов |
| 37 | DCX | Я... | Регистрировать выбранный сигнал |
| 38 | CSX | Я... | Входной пин для сигнала выбора чипа |
| 39 | Перезагрузка | Я... | Вводный сигнал LCM Reset |
| 40 | IM0 |
Я... |
Пожалуйста, обратитесь на четвертую страницу, Выберите режим интерфейса MCU |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | Я... | ЛЭД-анод |
| 45 | LED_K1 | Я... | Светодиодный катод |
| 46 | LED_K2 | Я... | Светодиодный катод |
| 47 | LED_K3 | Я... | Светодиодный катод |
| 48 | LED_K4 | Я... | Светодиодный катод |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | °C |
| Температура хранения | Tstg | -30 до 80 | °C |
Характеристики постоянного тока
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
|
Работающийнапряжение |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | - | 5 | mA | VDD=2,8V,Ta=25°C |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Утечка вводатекущий |
IIL | - Один.0 | - | 1.0 | μA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
| Напряжение питания | Vf | 3.0 | 3.2 | 3.4 | V | Если=80mA |
| Ток подачи | Если | - | 80 | - | mA | - |
| Обратное напряжение | ВР | - | - | 5 | V | - |
| Рассеивание энергии | Pd | - | 288 | - | mW | - |
| Интенсивность света для LCM |
- |
- | 250 | - | Cd/m2 | Если=80mA |
| Единообразие для LCM | - | 80 | - | - | % | Если=80 mA |
| Цвет подсветки | Белый | |||||
ОптическиеХарактеристики
| Нет, нет, нет. | Положение | Символ | Условия | Спецификация | Единица | |||
| Минуты | Тип | Макс | ||||||
| 1 | Время ответа | Tr+Tf | 25°C |
- |
15 |
- |
Мисс | |
| 2 | Передача (с ПЛ) | T ((%) | - | - | 7.1 | - | - | |
|
3 |
Уровень контраста |
КР |
θ=0, нормальное угол обзора |
- |
250 |
- |
- |
|
|
4 |
Просмотр Угол |
Вот так. | θR |
CR>10 |
- | 45 | - |
Уровень |
| θL | - | 45 | - | |||||
| Вер. | Θ+ | - | 35 | - | ||||
| Я... | - | 15 | - | |||||
