Подробная информация о продукте:
|
| Продукт: | 1.8 дюймовый TFT экран | Разрешение: | 128x160 пикселей |
|---|---|---|---|
| Драйвер IC: | ILI9163C | Очертание Дим.: | 34,0 х 43,70 х 2,4 мм |
| сенсорный экран: | без сенсорного экрана | Направление просмотра: | 6:00 |
| Интерфейс: | SPI-интерфейс | Связь: | Пайрь |
| PIN -код: | 18 штырей | Поверхностная яркости: | 250 cd/m2 ((nits) |
| Светодиодная жизнь: | 40 000 часов | Согласие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1.77-дюймовый TFT LCD сенсорный экран,128x160 SPI TFT дисплей,компактный встраиваемый LCD с резистивным касанием |
||
Компактное и экономичное сенсорное дисплейное решение для встраиваемых и промышленных применений

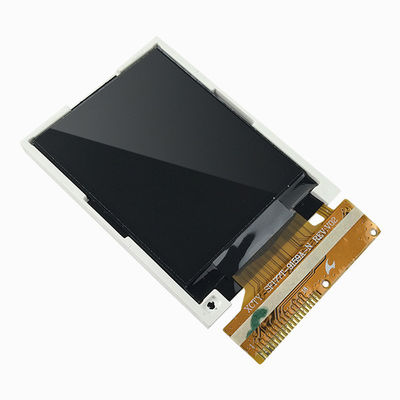

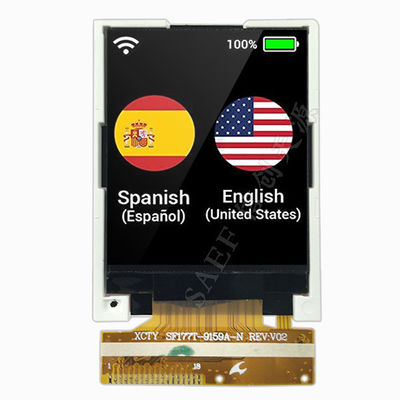

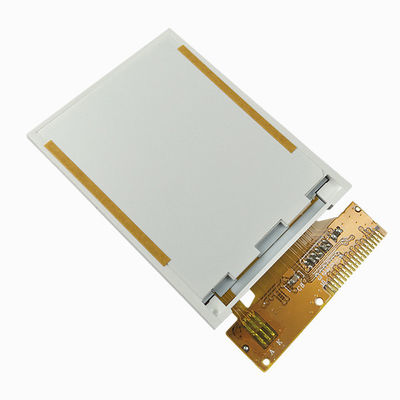

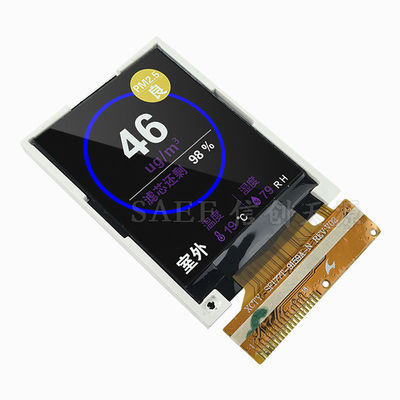

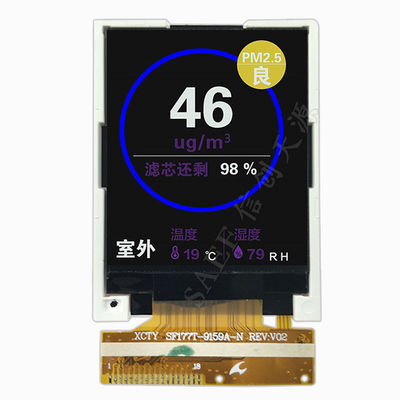

Компания Saef Technology Limited представляет SF-TC177T-9159B-N, надежный 1,77-дюймовый TFT LCD модуль, разработанный для применений, где важны пространство, стоимость и сенсорная функциональность. Обладая разрешением 128x160, интегрированной 4-проводной резистивной сенсорной панелью и интерфейсом SPI, управляемым микросхемой ILI9163C, этот модуль идеально подходит для портативных устройств, промышленного управления, портативных приборов и интерфейсов потребительской электроники.
Разработан для простоты и долговечности:
Интегрированная резистивная сенсорная панель: с более чем 1 000 000 циклов касания и линейностью в пределах ±1,5%, эта RTP обеспечивает надежный ввод в средах, где емкостное касание может быть неприемлемо, например, при работе в перчатках или в запыленных условиях.
Интерфейс SPI для легкой интеграции: минимизирует количество контактов и упрощает разводку печатной платы, делая его совместимым с широким спектром микроконтроллеров и снижая сложность системы.
Компактный размер: Размеры всего 34,0 мм × 43,70 мм × 2,4 мм, этот дисплей идеально подходит для конструкций с ограниченным пространством без ущерба для функциональности.
Широкий диапазон рабочих температур: Сертифицирован для работы от -20°C до +70°C, обеспечивая стабильную работу в различных условиях окружающей среды.
Технические характеристики для проверки конструкции:
Активная область: прибл. 28,03 мм × 35,04 мм (рассчитано на основе типичного шага пикселя)
Питание: VDD = 2,6 В–3,3 В, VDDIO = 2,8 В/1,8 В
Подсветка: Белый светодиод, прямое напряжение 3,0 В–3,4 В (ток 30 мА)
Характеристики сенсорной панели: Сопротивление по оси X 150–500 Ом, по оси Y 200–800 Ом; рабочее напряжение ≤7 В постоянного тока
Соответствие: Разработан в соответствии с промышленными стандартами надежности с тестированием на высокую/низкую температуру, влажность, тепловой удар и виброустойчивость
Почему стоит выбрать Saef для вашего дисплейного решения?
Хотя этот модуль поставляется стандартно с резистивной сенсорной панелью, Saef предлагает бесплатную полу-настройку для адаптации дисплея к вашим точным потребностям:
Обновления сенсорной панели: Переключение на емкостное касание (PCT) с интерфейсом I²C/SPI.
Гибкость интерфейса: Изменение на интерфейсы RGB или параллельные в зависимости от выбора MCU.
Оптическая настройка: Настройка яркости, контрастности или характеристик угла обзора.
Механическая настройка: Настройка габаритных размеров, длины FPC или вариантов монтажа.
Идеально подходит для:
Портативных промышленных терминалов
Портативных устройств медицинского мониторинга
Панелей управления умным домом
Дисплеев для автомобильного рынка
Интерфейсов потребительской электроники
Панелей управления устройствами IoT
Создан для интеграции, разработан для работы.
В Saef мы сотрудничаем с инженерами на протяжении всего цикла проектирования, предлагая образцы, техническую поддержку и настройку, чтобы ваш дисплей легко интегрировался и надежно работал в вашем приложении.
Габаритные размеры
![]()
Определение контактов интерфейса
| № | ИМЯ КОНТАКТА | В/В | Описание |
| Время отклика | VSS | В | Земля |
| Коэффициент пропускания (с PL) | LED- | В | Катод светодиода |
| Коэффициент контрастности | LED+ | В | Анод светодиода |
| Гор. | VSS | В | Земля |
| В | RESET | В | Входной сигнал сброса LCM |
| 6 | A0 | В | Сигнал выбора регистра |
| 7 | SDA | В | Входной сигнал данных дисплея |
| 8 | SCK | В | Входной сигнал тактирования дисплея |
| 9 | VDD | В | Напряжение питания 2,8 В |
| 10 | VDDIO | В | Напряжение питания 2,8 В/1,8 В |
| 11 | CS | В | Входной контакт для сигнала выбора микросхемы |
| 12 | VSS | В | Земля |
| 13 | YD | В | Входной сигнал сенсорной панели |
| 14 | XL | В | Входной сигнал сенсорной панели |
| YU | В | Входной сигнал сенсорной панели | |
| 16 | XR | В | Входной сигнал сенсорной панели |
| 17 | VSS | В | Земля |
| 18 | VSS | В | Земля |
Максимальный абсолютный предел
| Символ | Условия | Значение | Мин |
| Напряжение питания для логики | VDD | 1,6~3,3 | - |
| Входное напряжение | Vin | VDD+0,3 | - |
| Рабочая температура | Topr | -20 to 70 | °C |
| Температура хранения | Tstg | -30 to 80 | °C |
Характеристики постоянного тока
| Символ | Условия | Тип | Тип | 1 | Мин | Условие испытания |
|
Рабочее напряжение |
VDD | 2,6 | 2,8 | 3,3 | - | |
| Ток питания | IDD | В | - | VDD=2,8 В, Ta=25.C | ||
| Входное напряжение | VIH | 0,8VDD | VDD | - |
|
|
| VIL | 0 | 0,2VDD | - | |||
|
Ток утечки на входе IIL |
-1,0 | - | мкА | VIN=VDD или VSS | Электрооптические характеристики подсветки |
Элемент
| Символ | Условия | ТИП | МАКС | ЕДИНИЦА | Тест |
Условие Напряжение питания |
| Vf | 3,0 | 3,2 | 3,4 | В | - | Цвет подсветки |
| If | - | - | - | |||
| Vr | - | В | - | |||
| Pd | - | - | - | |||
| - |
|
- | If=30 мА | Равномерность для LCM | ||
| - | - | If=30 мА | Цвет подсветки | |||
| Белый | Оптические характеристики | |||||
№
| ЭЛЕМЕНТ | Символ | Условия | Спецификация | Единица измерения | Мин | |||
| Тип | Макс | 1 | ||||||
| Время отклика | Tr+Tf | 25℃ | - |
|
|
2 | ||
| Коэффициент пропускания (с PL) | T(%) | - | - | |||||
|
Коэффициент контрастности |
Cr |
θ=0, Нормальный |
угол обзора - 250 |
|
- |
|
|
|
|
Гор. |
θR CR>10 |
- | 45 |
- |
Θ+ |
45 |
||
| - | Θ+ | |||||||
| 35 | - | - | ||||||
| - | ||||||||
