Подробная информация о продукте:
|
| Продукт: | 1,14-дюймовый TFT-ЖК-дисплей | Разрешение: | 135 x 240 пикселей (RGB) |
|---|---|---|---|
| Тип дисплея: | IPS TFT, обычно черный | Интерфейс: | 4-проводная SPI |
| Рабочая температура: | от -20°С до +70°С | Драйвер IC: | ST7789V |
| Поверхностная яркости: | 400 кд/м² (типичное) | Направление просмотра: | 80° во всех направлениях |
| Напряжение питания: | 2,5 В – 3,3 В | Подсветка: | белый светодиод, ток возбуждения 20 мА |
| Сенсорная панель: | Не включено (настраивается по запросу) | Согласие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1.14-дюймовый TFT LCD модуль,SPI интерфейс TFT дисплей,Низкомощный ЖК-модуль ST7789V |
||
Ультракомпактный, высокопроизводительный TFT LCD для встраиваемых систем с ограниченным пространством

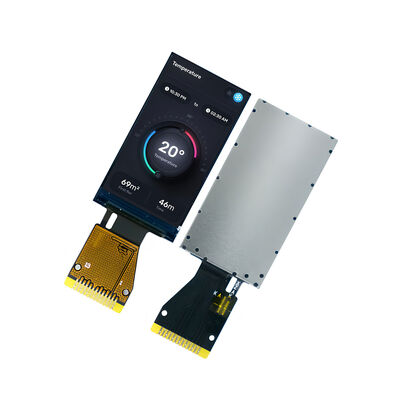

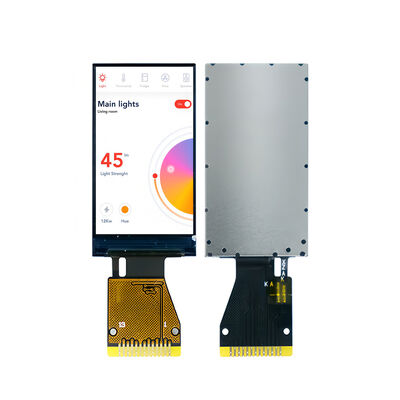

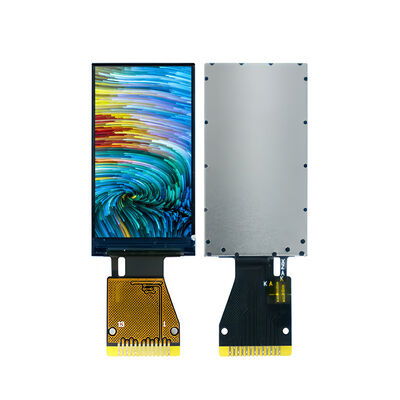

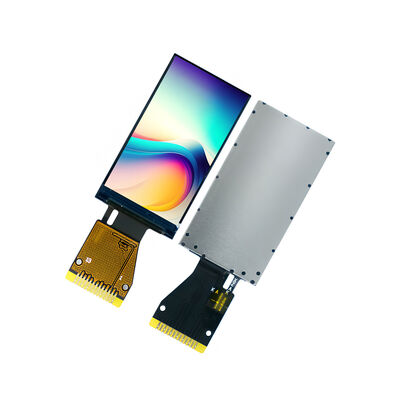

Компания Saef Technology Limited представляет SFTO114JY-7422AN, 1,14-дюймовый TFT LCD модуль, разработанный для применений, где критически важны размер, энергоэффективность и четкость изображения. С разрешением 135×240, яркостью 400 кд/м² и ультракомпактными размерами 17,6 мм × 31,0 мм, этот дисплей идеально подходит для носимых устройств, портативных медицинских мониторов, панелей управления IoT, портативных приборов и интерфейсов умного дома.
Оптимизирован для маломощных и высокоинтегрированных конструкций:
Эффективный интерфейс SPI: 4-проводной интерфейс SPI минимизирует количество контактов и упрощает разводку печатной платы, что делает его идеальным для систем на базе микроконтроллеров с ограниченным количеством входов/выходов.
Высокая яркость и контрастность: При яркости 400 кд/м² и коэффициенте контрастности 800:1 этот дисплей обеспечивает отличную читаемость как в помещении, так и в условиях, близких к наружным.
Широкий диапазон рабочих температур: Сертифицирован для работы при температуре от -20°C до +70°C, подходит для устройств, подверженных различным условиям окружающей среды.
Низкий профиль энергопотребления: Потребляет всего 8 мА типично во время работы и всего 15µA в спящем режиме, что продлевает срок службы батареи в портативных устройствах.
Технические характеристики для инженерной оценки:
Активная область: 14,864 мм × 24,912 мм
Шаг пикселя: 0,1101 мм (H) × 0,1038 мм (V)
Напряжение питания: VDD = 2,4 В–3,3 В, VDDIO = 1,65 В–3,3 В
Напряжение подсветки: 2,9 В–3,1 В (типичное значение 3,0 В)
Срок службы: 30 000 часов (типичное значение)
Соответствие: RoHS, REACH, ISO9001:2015, ISO14001:2015
Почему стоит сотрудничать с Saef для вашего дисплейного решения?
Хотя этот модуль предлагается как стандартный дисплей без сенсорного экрана, Saef специализируется на полузаказных и полностью заказных дисплейных решениях. Мы можем интегрировать резистивные или емкостные сенсорные панели, изменять интерфейсы, регулировать уровни яркости или адаптировать механические размеры в соответствии с вашими точными требованиями к дизайну — и все это с инженерной поддержкой на протяжении всего процесса.
Идеально подходит для:
Носимых устройств для здоровья и фитнеса
Портативного медицинского диагностического оборудования
Панелей управления умным домом
Дисплеев датчиков IoT
Портативных инструментов для тестирования и измерения
Индикаторов промышленного статуса
Вспомогательных дисплеев для бытовой электроники
Разработан для соответствия, создан для работы.
В Saef мы понимаем, что важен каждый пиксель и контакт. Наша команда инженеров готова помочь вам беспрепятственно интегрировать этот дисплей в ваш продукт — или настроить его для лучшего соответствия вашим потребностям.
Призыв к действию для ценных запросов:
Нужно компактное дисплейное решение, которое не идет на компромисс с производительностью? Запросите образец, техническое описание или консультацию по индивидуальному дизайну с нашей командой инженеров уже сегодня.
Механические размеры
![]()
Абсолютные максимальные значения
| Параметр | Символ | Мин. | Макс. | Ед. |
| Напряжение питания (ввод/вывод) | VDD | -0,3 | 4,6 | В |
| Напряжение аналогового питания | VDDIO | -0,3 | 4,6 | В |
| Напряжение логического входа | VIN | -0,3 | VDD+0,3 | В |
| Рабочая температура | Top | -20 | 70 | ℃ |
| Температура хранения | Tst | -30 | 80 | ℃ |
Электрические характеристики
| Параметр | Символ | Мин. | ТИП | МАКС. | Ед. |
| Напряжение для светодиодной подсветки | VbL | 2,9 | 3,0 | 3,1 | В |
| Напряжение питания для логики | VDD | 2,4 | 2,8 | 3,3 | В |
| Рабочее напряжение интерфейса | VDDIO | 1,65 | 1,8 | 3,3 | В |
| Высокое напряжение драйвера затвора | VGH | 12,2 | - | 14,97 | В |
| Низкое напряжение драйвера затвора | VGL | -12,5 | - | -7,16 | В |
| Рабочий ток для VDD | IDD | -- | 8 | 10 | мА |
| Ток для светодиодной подсветки | I bL | 20 | - | мА | |
| Яркость | Lbr | 350 | 400 | -- | кд/м2 |
| Спящий режим VDD | I dd | -- | 15 | 30 | мкА |
| Спящий режим VDDIO | I ddio | -- | 5 | 10 | мкА |
|
Время работы |
-- |
20000 |
30000 |
-- |
Часы |
Определение контактов интерфейса
| № | Символ | Описание |
| 1 | NC | Нет подключения. |
| 2 | NC | Нет подключения. |
| 3 | SDA | Контакт ввода/вывода интерфейса SPI. |
| 4 | SCL | Этот контакт используется для тактирования последовательного интерфейса. |
| 5 | RS | Контакт выбора данных/команды дисплея в 4-проводном последовательном интерфейсе. |
| 6 | RESET | Этот сигнал сбрасывает устройство, сигнал активен низким уровнем. |
| 7 | CS | Контакт выбора микросхемы, низкий уровень включает, высокий уровень отключает. |
| 8 | GND | Силовая земля. |
| 9 | NC | Нет подключения. |
| 10 | VDD | Источник питания для аналоговых устройств |
| 11 | LEDK | Катод светодиода |
| 12 | LEDA | Анод светодиода |
| 13 | GND | Силовая земля. |
Оптические характеристики
| Элемент | Символ |
Измерение Условия |
Мин. | Тип. | Макс. | Ед. | |
| Время отклика | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
мс |
|
Угол обзора |
θ |
φ = 0o | 25 oC | - | 80 | - |
Град |
| φ =180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ =270o | 25 oC | - | 80 | - | |||
| Коэффициент контрастности | CR | - | 25 oC | 800 | - | - | |
|
Цвет CIE Координата |
Белый | X | 25 oC | 0,304 | 0,306 | 0,308 |
- |
| Y | 25 oC | 0,325 | 0,327 | 0,329 | |||
| Красный | X | 25 oC | 0,608 | 0,610 | 0,612 | ||
| Y | 25 oC | 0,331 | 0,333 | 0,335 | |||
| Зеленый | X | 25 oC | 0,279 | 0,281 | 0,283 | ||
| Y | 25 oC | 0,531 | 0,533 | 0,535 | |||
| Синий | X | 25 oC | 0,144 | 0,146 | 0,148 | ||
| Y | 25 oC | 0,136 | 0,138 | 0,140 | |||
|
Пропускание (с поляризатором) |
4,8 | % | |||||
