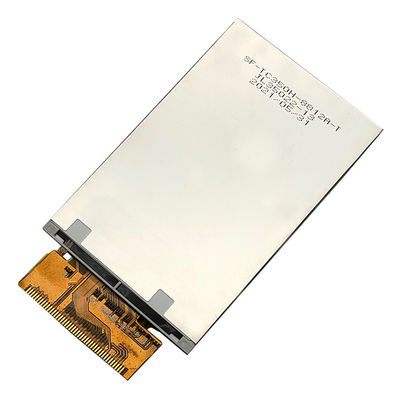

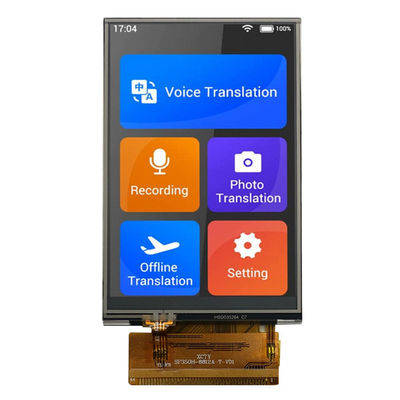

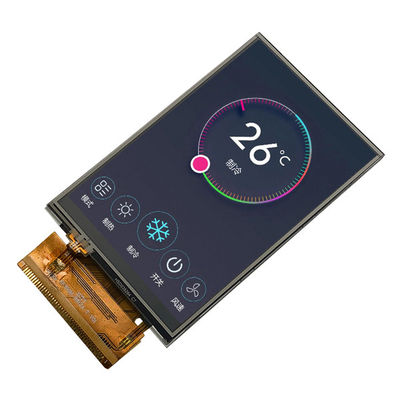

3.5-дюймовый TFT LCD с резистивной сенсорной панелью. 320×480 16-битный параллельный интерфейс. ILI9488 Драйвер.

Надежное, экономически эффективное решение для сенсорного дисплея для требовательных встроенных приложений

Saef Technology Limited представляет SF-TC350H-8812A-T, надежный 3,5-дюймовый модуль TFT LCD, разработанный для приложений, где долговечность, простота и надежность имеют первостепенное значение.С разрешением 320×480, интегрированная резистивная сенсорная панель и широко поддерживаемый 16-битный параллельный интерфейс, управляемый IC ILI9488, этот модуль идеально подходит для промышленных HMI, медицинских устройств, систем точки продажи,и встроенные панели управления.

Проектировано для стабильности и простоты интеграции:

• Проверенная резистивная технология соприкосновения:000,000 циклов ввода и линейности в пределах ±1,5%, этот RTP обеспечивает надежную производительность в средах, где емкостное прикосновение может быть менее подходящим, например, работа с перчатками или пыльные условия.

• Широкий диапазон температур работы: сертифицирован для работы от -20°C до +70°C и хранения от -30°C до +80°C, обеспечивая постоянную производительность в сложных условиях.

• Простой интерфейс и низкая сетевая нагрузка: 16-битный параллельный интерфейс уменьшает сложность разработки и совместим с широким спектром микроконтроллеров и встроенных процессоров.ускорение времени выхода на рынок.

• Оптическая производительность, адаптированная к читаемости: яркость 300 cd/m2 и контрастное соотношение 250:1 обеспечивают четкую видимость в типичных условиях освещения в помещении и промышленности.Направление просмотра 12 часов оптимизирует ориентацию дисплея для вертикальных приложений.

Технические спецификации для рассмотрения конструкции:

• Подача питания: VDD = 2,8V ± 0,2V, IOVCC = 1,8V ≈ 2,8V

• Заднее освещение: белый светодиод с краевым освещением, 19,2 В типичное переднее напряжение (20 мА привода)

• Оценки сенсорной панели: сопротивление по оси X 300 900Ω, по оси Y 200 500Ω; рабочее напряжение ≤ 7 В постоянного тока

• Механический контур: 54,48 мм × 84,71 мм × 3,25 мм (максимум)

• Соответствие: предназначен для соответствия промышленным стандартам надежности с испытаниями на высокую/низкую температуру, влажность, тепловой удар и сопротивление вибрации.

Почему вы должны выбрать Saef для своего дисплея?

В то время как этот модуль поставляется в стандартном комплекте с резистивной сенсорной панелью, мы понимаем, что требования проекта развиваются.

• Обновления сенсорной панели: переход от резистивного к емкостному сенсорному устройству (PCT) с интерфейсом I2C/SPI.

• Адаптация интерфейса: модифицируйте на RGB, SPI или MIPI DSI интерфейсы на основе архитектуры системы.

• Оптические и механические настройки: настройка яркости, способов скрепления, длины FPC или размеров контура.

• Custom Branding: Добавьте логотипы, пользовательские маски или декоративные рамки.

Идеально для:

• Промышленные панели управления и HMI

• Медицинское оборудование для мониторинга и диагностики

• Переносные испытательные и измерительные устройства

• Розничные POS-терминалы и киоски

• Дисплеи для автомобильных запасных частей

• Панели домашней автоматики и безопасности

Создан для инженеров, инженерами.
В Saef мы сотрудничаем с вами на протяжении всего цикла проектирования, предоставляя образцы, техническую документацию и поддержку по настройке, чтобы ваш дисплей интегрировался плавно и работал надежно.

Призыв к действию в отношении вопросов высокой важности:
Если вам нужен дисплей, соответствующий вашим требованиям к надежности, свяжитесь с нашей инженерной командой для получения таблиц данных, оценочных образцов или консультации по индивидуальному дизайну.

Механические размеры

Определение пин интерфейса

Максимальная абсолютная граница

Характеристики постоянного тока

Заднее освещение Электрооптические характеристики

Спецификации панели сенсорного экрана

Оптический Sспецификации
