Подробная информация о продукте:
|
| Продукт: | 1,05-дюймовый TFT-ЖК-дисплей | Разрешение: | 120 x 240 пикселей (RGB) |
|---|---|---|---|
| Тип дисплея: | IPS TFT, обычно черный | Интерфейс: | 4-проводная SPI |
| Рабочая температура: | от -20°С до +70°С | Драйвер IC: | GC9A01 |
| Поверхностная яркости: | 400 кд/м² (типичное) | Направление просмотра: | 80° во всех направлениях |
| Напряжение питания: | 2,5 В – 3,3 В | Размеры: | 14,25 мм х 28,60 мм х 1,56 мм |
| Сенсорная панель: | Не входит в комплект (настраиваемый) | Согласие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 1,05-дюймовый TFT LCD дисплейный модуль,120x240 TFT LCD дисплейный модуль |
||

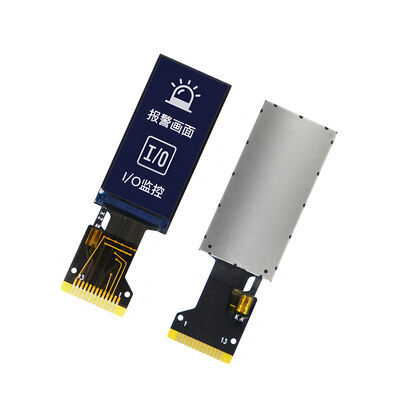

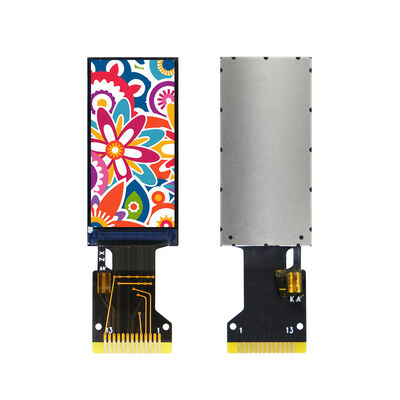

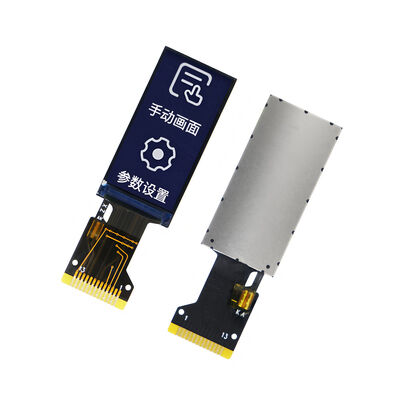

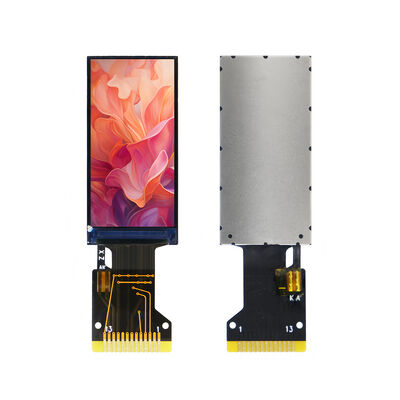

Saef Technology Limited представляет SFTO105JY-7403AN, премиальный 1,05 дюймовый TFT LCD модуль, предназначенный для инженеров и разработчиков продуктов, ищущих компактное высокопроизводительное решение для дисплея.С резкой панелью 120x240 IPS и 400 cd/m2 яркости, этот модуль обеспечивает исключительную читаемость как в помещении, так и на улице.Он легко интегрируется в ограниченные пространством встроенные системы, устройств Интернета вещей, носимых устройств и промышленных HMI.
Чистый широкоугольный IPS дисплей:
Технология IPS обеспечивает минимальное смещение цветов, что делает ее идеальной для многоориентационных приложений.
Оптимизирован для суровой среды:
Работает надежно от -20°C до +70°C, с терпимостью к хранению от -30°C до 80°C. Разработан для поддержания производительности в сложных условиях, от автомобильных приборных панелей до наружного оборудования мониторинга.
Малоэнергетический, эффективный дизайн:
Поддерживает питание 2,5V ∼ 3,3V и имеет одно белое светодиодное подсветку с типичным током 20mA. Идеально подходит для батарейных и энергочувствительных приложений.
Компактный и легко интегрируемый:
Размер модуля составляет всего 14,25 мм х 28,60 мм х 1,56 мм, с активной площадью 11,88 мм х 23,76 мм. 4-проводная SPI уменьшает количество штифтов и упрощает макет печатных плат.
По умолчанию не касается Но полностью настраивается:
Эта стандартная модель не включает в себя сенсорную панель. Тем не менее, Saef предлагает бесплатные или полуконструированные варианты, включая резистивные или емкостные сенсорные перекрытия (RTP / CTP), индивидуальные интерфейсы, разъемы,и механические адаптации для удовлетворения ваших точных требований к конструкции.
Мы понимаем проблемы, с которыми вы сталкиваетесь: выбор дисплея, который балансирует размер, четкость, энергопотребление и экологическую надежность.
Высокая яркость и оптическая производительность:
400 cd/m2 обеспечивает видимость в условиях яркого освещения. Контрастное соотношение 800:1 и быстрое время отклика улучшают пользовательский опыт в динамических приложениях.
Надежная связь и целостность сигнала:
Ясные характеристики синхронизации и четко определенный график (включая управление RESET, D/C и CS) обеспечивают стабильную связь с MCU-хостами, такими как STM32, ESP32 и Raspberry Pi.
Качество подтверждено и готовы к соблюдению:
Каждый модуль проходит строгий осмотр в соответствии с MIL-STD-105E, с ограничениями AQL на основные и незначительные дефекты.и экологические директивы ЕС.
Испытания на расширенную прочность:
Подвергается эксплуатации при высокой/низкой температуре, тепловым циклам, вибрациям, ESD (±8 кВ воздух, ±4 кВ контакт) и испытаниям на падение для обеспечения долгосрочной надежности в реальной эксплуатации.
Поддержка экспертов и настройка:
Мы работаем непосредственно с инженерными командами, чтобы предоставить персонализацию дисплея, техническую документацию и поддержку интеграции.или сенсорная функция, мы можем быстро адаптироваться.
Быстрое создание прототипов и объемные поставки:
Наше производственное предприятие в Шэньчжэне оборудовано для поставки высококачественных модулей с постоянной производительностью.
Глобальная логистика и прямой доступ инженера:
Мы обслуживаем OEM-производителей и системных интеграторов по всей Европе и США с надежной доставкой и прямым техническим контактом.
Носящиеся устройства
Переносные медицинские приборы
Промышленные панели управления
Интеллектуальные домашние интерфейсы
Автомобильные дисплеи
IoT шлюзы и датчики
Потребительская электроника
Повысите производительность с помощью дисплея, который сочетает в себе четкость, долговечность и гибкость дизайна.
Свяжитесь с компанией Saef Technology сегодня же для получения таблиц данных, специальных предложений и образцов техники.
Механические размеры
![]()
Абсолютные максимальные рейтинги
| Положение | Символ | Минуточку. | Макс. Макс. | Единица |
| Напряжение аналогового питания | ВКК | -Нет.3 | 4.6 | V |
| Рабочая температура | Сверху | - 20 | 70 | °C |
| Температура хранения | Tst | -30 | 80 | °C |
Характеристики постоянного тока
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Напряжение аналогового питания | ВКК | 2.5 | 2.8 | 3.3 | V |
| Входное высокое напряжение | ИНО автомобиля | 0.7*IOVCC | - | ОВВСК | V |
| Входное низкое напряжение | VIL | ВСС | - | 0.3*IOVCC | V |
| Выходное высокое напряжение | VOH | 0.8*IOVCC | - | ОВВСК | V |
| Выходное низкое напряжение | VOL | ВСС | - | 0.2*IOVCC | V |
| Вводный ток | IIN | - | 20 | - | mA |
Характеристика подсветки
| Положение | Символ | Минуточку. | Тип. | Макс. Макс. | Единица |
| Напряжение вперед | VF | 2.9 | 3.0 | 3.1 | V |
| Впередний ток | Если | - | 20 | - | mA |
| Рассеивание энергии | Pd | - | 60 | - | mW |
| Время службы светодиода ((25 oC) | - | 30000 | 40000 | - | Часы |
| Яркость поверхности | - | - | 400 | - | cd/m2 |
Определение пин интерфейса
| - Нет, нет. | Символ | Описание |
| 1 | NC | Нет связи. |
| 2 | NC | Нет связи. |
| 3 | SDA | Пин входа/выхода интерфейса SPI. |
| 4 | SCL | Часы серийного интерфейса. |
| 5 | D/C | Отображение данных/принт выбора команды |
| 6 | RESX |
Этот сигнал перезагрузит устройство и должен быть применен для правильной инициализации чипа. - Сигнал активный, низкий. |
|
7 |
CSX |
-Пин для выбора чипа Снизить мощность. Высокая инвалидность. |
| 8 | ГНД | На землю. |
| 9 | NC | Нет связи. |
| 10 | ВКК | Электрическое питание для аналоговых. |
| 11 | Светодиод-К | Катод фонового освещения |
| 12 | Светодиод-А | Анод подсветка |
| 13 | ГНД | На землю. |
Оптические характеристики
| Положение | Символ |
Измерение Условия |
Минуточку. | Тип. | Макс. Макс. | Единица | |
| Время ответа | Tr+Tf |
θ = 0o φ = 0o |
25 oC |
- |
30 | 40 |
мс |
|
Угол обзора |
θ |
φ = 0o | 25 oC | - | 80 | - |
Уровень |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Соотношение контраста | КР | - | 25 oC | 800 | - | - | |
|
Цвет CIE Координаты |
Белый | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| Красный | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| Зеленый | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| Синий | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
|
Трансмиссивность (с поляризатором) |
5.09 | % | |||||
