Подробная информация о продукте:
|
| продукт: | 3,97-дюймовый TFT-ЖК-дисплей | разрешение: | 480 x 800 пикселей (RGB) |
|---|---|---|---|
| Драйвер IC: | NT3202SH или эквивалентный | Очертание Дим.: | 57.14 х 96,85 х 1,95 мм |
| Рабочая температура: | -20 ° C до +70 ° C. | Опция сенсорной панели: | Настраиваемый (доступен RTP/CTP) |
| Направление просмотра: | Все углы обзора (IPS) | Интерфейс: | МИПИ (ДСИ) |
| Коэффициент контрастности: | 800:1 (тип.) | PIN -код: | 24 штифта |
| Поверхностная яркости: | 420 cd/m2 ((nits) | Тип подсветки: | Белый светодиод |
| Светодиодная жизнь: | 40 000 часов | Согласие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 3,97-дюймовый TFT LCD дисплейный модуль,Дисплей с интерфейсом MIPI 480x800 |
||

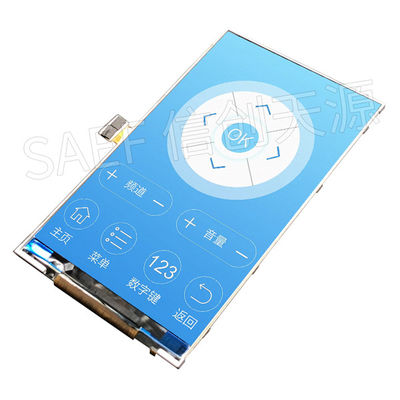

Высокояркий 3,97-дюймовый TFT LCD модуль – интерфейс MIPI, идеально подходит для наружных и промышленных дисплеев
Компания Saef Technology Limited представляет SF-TC397B-8275A-N, надежный 3,97-дюймовый TFT LCD модуль, разработанный для применений, требующих превосходной видимости в условиях высокой освещенности. Обладая разрешением 480×800 RGB, интерфейсом MIPI (DSI) и исключительной яркостью 420 кд/м², этот дисплей идеально подходит для промышленных HMI, наружного оборудования, медицинских устройств и автомобильных дисплеев.
Разработано для инженеров – основные технические характеристики:
Сверхвысокая яркость (420 кд/м²) – обеспечивает четкую читаемость даже при прямом солнечном свете или ярком внутреннем освещении.
Интерфейс MIPI DSI – маломощный, высокоскоростной последовательный интерфейс, идеально подходящий для современных встраиваемых процессоров (ARM, Qualcomm и т. д.).
Широкий диапазон рабочих температур (–20°C to +70°C) – надежная работа в экстремальных условиях.
Высокий коэффициент контрастности (800:1) – обеспечивает четкое изображение с глубоким черным цветом и яркими цветами.
Всенаправленный обзор – стабильное качество изображения под любым углом.
Драйвер IC NT35512SH – поддерживает расширенное управление дисплеем и режимы пониженного энергопотребления.
Поддержка настройки и интеграции:
Этот модуль доступен как отдельный дисплей или может быть полностью настроен с резистивными или емкостными сенсорными панелями (RTP/CTP), адаптированной длиной FPC, адаптацией интерфейса и оптическим склеиванием. Наша команда инженеров предоставляет бесплатную поддержку при проектировании для обеспечения бесшовной интеграции в вашу систему.
Создано для надежности и долговечности:
Каждое устройство проходит строгие испытания в соответствии с MIL-STD-105E, включая хранение при высоких/низких температурах, устойчивость к влажности, тепловой удар и визуальный контроль на основе AQL. Благодаря сроку службы 50 000 часов, этот дисплей рассчитан на работу в сложных условиях.
Почему стоит сотрудничать с Saef Technology?
Экспертное техническое руководство – прямой доступ к нашим инженерам по дисплеям для обзора схем, настройки прошивки и оптической оптимизации.
Быстрое прототипирование – образцы на заказ доступны в течение 2–3 недель.
Готовность к рынкам ЕС и США – разработано в соответствии с международными стандартами безопасности и охраны окружающей среды.
Гибкость OEM/ODM – от полузаказных до полностью заказных конструкций, мы адаптируемся к вашей цепочке поставок и потребностям соответствия.
Идеальные области применения:
Наружные POS-терминалы и киоски
Панели управления и HMI для промышленности
Медицинские мониторы и диагностические устройства
Автомобильные приборные панели и информационно-развлекательные системы
Авиационные и морские дисплеи
Высокояркие портативные терминалы
Свяжитесь с нами сегодня для получения технических паспортов, информации о ценах и бесплатной консультации по настройке. Позвольте Saef Technology стать вашим надежным партнером в области высокопроизводительных дисплейных решений.
Механические размеры
![]()
Определение контактов интерфейса
| № | ИМЯ КОНТАКТА | Описание |
| 1 | MIPI_TCN | DSI-CLK- сигналы тактирования |
| 2 | MIPI_TCP | DSI-CLK+ сигналы тактирования |
| 3 | GND | ЗЕМЛЯ |
| 4 | MIPI_TDN0 | DSI-D0- сигналы данных |
| 5 | MIPI_TDP0 | DSI-D0+ сигналы данных |
| 6 | GND | ЗЕМЛЯ |
| 7 | MIPI_TDP1 | DSI-D1+ сигналы данных |
| 8 | MIPI_TDN1 | DSI-D1- сигналы данных |
| 9 | GND | ЗЕМЛЯ |
| 10-11 | NC | NC |
| 12 | GND | ЗЕМЛЯ |
| 13-14 | NC | NC |
| 15 | GND | ЗЕМЛЯ |
| 16 | VDD18_PMU | Питание 1,8 В-2,8 В |
| 17 | NC | NC |
| 18 | LRSTB | Вход сброса LCM |
| 19 | NC | NC |
| 30 | LPTE | Вывод эффекта разрыва |
| 21 | VDD28_PMU | Питание 2,8 В |
| 22 | GND | ЗЕМЛЯ |
| 23 | VLED_P | Светодиодный анод |
| 24 | VLED_N | Светодиодный катод |
Абсолютные максимальные значения
| Элемент | Символ | Мин. | Макс. | Единица измерения | |
| Напряжение питания | Питание | VDD | -0,3 | +5,1 | В |
| Аналоговый | В | ||||
| Ввод/вывод | IOVDD | -0,3 | +5,1 | В | |
| Входное напряжение | Vi | -0,3 | IOVDD+0,3 | В | |
| Температура хранения | T stg | -30 | +80 | ºC | |
| Рабочая температура | T op | -20 | +70 | ºC | |
| Влажность при хранении | Hstg | 20 | Примечание 1 | %RH | |
| Рабочая влажность | H op | 20 | Примечание 1 | %RH | |
Примечание 1: макс. 90% относительной влажности, если Ta ниже 50ºC; макс. 60% относительной влажности, если Ta выше 60ºC.
Характеристики постоянного тока
| Элемент | Символ | Мин. | Тип. | Макс. | Единица измерения | |
| Напряжение питания | Питание | VDD | 2,4 | 2,8 | 3,3 | В |
| Аналоговый | VCI | 2,4 | 2,8 | 3,3 | В | |
| Ввод/вывод | IOVDD | 1,65 | 1,8/2,8 | 3,3 | В | |
| Низкое логическое входное напряжение | VIL | -0,3IOVDD | 0,3IOVDD | В | ||
| Высокое логическое входное напряжение | VIH | 0,7IOVDD | IOVDD | В | ||
| Низкое логическое выходное напряжение | VOL | 0,2IOVDD | В | |||
| Высокое логическое выходное напряжение | VOH | 0,8IOVDD | В | |||
| Потребление тока | Нормальный дисплей | Ivdd | Хроматичность | мА | ||
| Режим ожидания | Ivdd | 100 | мкА | |||
| Частота кадров | fFR | Гц | ||||
Оптические характеристики
| Подсветка включена (трансмиссионный режим) | Элемент | Символ | Условие | Спецификация | Единица измерения | |||
| Мин. | Тип. | Макс. | ||||||
| Яркость на поверхности (If =15 мА) | Lv |
Обычно угол обзора θX = θY =0º 360 |
420 | - | Коэффициент контрастности | |||
| CR | - | - | ||||||
| TR | - | 20 | 30 | TF | ||||
| - | 30 | Хроматичность | ||||||
|
Трансмиссионный Красный |
XR | - |
|
0,660 | 0,675 | - | ||
| 0,300 | 0,315 | 0,330 | - | |||||
| XG | 0,229 | 0,244 | 0,259 | - | ||||
| 0,554 | 0,569 | 0,584 | - | |||||
| XB | 0,128 | 0,143 | 0,158 | - | ||||
| 0,073 | 0,088 | 0,103 | - | |||||
| XW | 0,273 | 0,288 | 0,303 | - | ||||
| 0,293 | 0,308 | 0,326 | - | |||||
|
Горизонтальный θX+ |
Центр CR≥10 |
- |
80 - |
- |
80 |
|||
| - | - | |||||||
|
80 - |
θY- | - | ||||||
| Соотношение NTSC (гамма) | - | |||||||
| 60 | ||||||||
