Подробная информация о продукте:
|
| продукт: | 3-дюймовый TFT-ЖК-дисплей | разрешение: | 360x640 пикселей |
|---|---|---|---|
| Направление просмотра: | Все (80°/80°/80°/80°) | Поверхностная яркости: | 300 кд/м2 (настраиваемый) |
| Интерфейс: | RGB 16 бит | Рабочее напряжение: | 2,8 В (диапазон 2,6–3,3 В) |
| PIN -код: | 40 булавок | Драйвер IC: | ST7701S |
| Эксплуатационная температура.: | -20 до +70 ℃ | Коэффициент контрастности: | 10001 (тип.) |
| Опция сенсорной панели: | Настраиваемый (доступен RTP/CTP) | Согласие: | Соответствует требованиям REACH & RoHS |
| Выделить: | 3-дюймовый TFT LCD дисплейный модуль,360x640 RGB IPS панель,Модуль ЖК-дисплея водителя ST7701S |
||

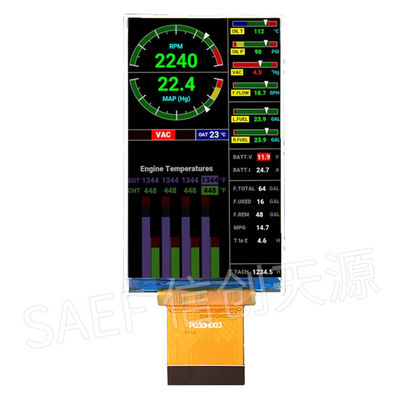

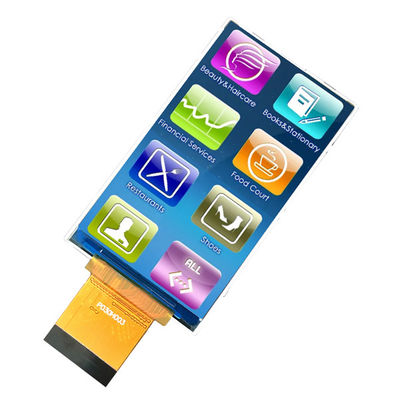

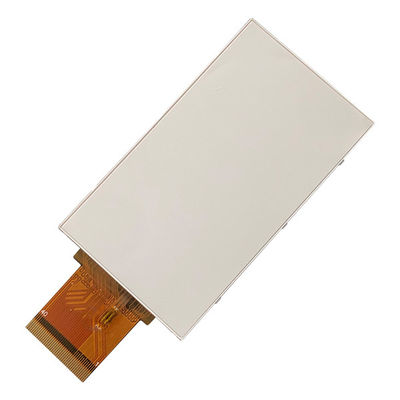

Высокопроизводительный 3-дюймовый TFT LCD дисплейный модуль
Saef Technology Limited представляет SF-TO300PY-8975A-N, профессиональный 3-дюймовый TFT LCD модуль, предназначенный для встроенных систем, промышленных устройств управления, медицинских устройств, портативных инструментов,и потребительской электроникиС его 360×640 RGB IPS панель и ST7701S драйвер IC, этот дисплей обеспечивает четкое визуальное изображение, широкие углы обзора, и надежная производительность даже в сложных условиях.
Ключевые преимущества проектирования для инженеров:
Технология IPS True All-Viewing Direction - стабильное качество изображения под горизонтальным и вертикальным углом 80°, идеально подходит для устройств с множественной ориентацией.
Широкий диапазон температур работы (от 20°C до +70°C) обеспечивает стабильность как в промышленном, так и в наружном применении.
Низкое энергопотребление: Типичный ток всего 12mA @ 2.8V, оптимизированный для устройств, работающих на батарее.
Высокая контрастность и яркость: Контрастное соотношение 1000:1 и светимость 300 cd/m2 для четкой четкости при различных условиях освещения.
Длительный срок службы светодиодного фонаря более 52 560 часов при 50% яркости, что снижает затраты на техническое обслуживание и замену.
Поддержка настройки и интеграции:
Мы понимаем, что у каждого проекта есть уникальные требования. Этот дисплейный модуль может быть полностью настроен с резистивными или емкостными сенсорными панелями (RTP/CTP), индивидуальными интерфейсами,модифицированные варианты установкиНаша инженерная команда предлагает бесплатную поддержку в разработке, чтобы помочь вам интегрировать этот дисплей в вашу систему.
Надежность построена по промышленным стандартам:
Каждый модуль проходит строгие испытания по MIL-STD-105E, включая хранение при высокой/низкой температуре, тепловой удар, устойчивость к влаге и визуальную проверку.Наша гарантия качества на основе AQL гарантирует, что каждый блок соответствует самым высоким стандартам производительности и долговечности.
Почему выбрать компанию Saef Technology Limited?
Техническая поддержка на экспертном уровне - прямой доступ к нашим инженерам-дисплеям для схематических обзоров, интеграции драйверов и оптической настройки.
Быстрое прототипирование и отбор образцов Получить индивидуальные образцы всего за 2-3 недели.
Соответствие рынку ЕС и США Проектировано и протестировано в соответствии с международными стандартами безопасности и экологии.
Гибкость OEM/ODM от полузаказных до полностью заказных конструкций мы адаптируемся к потребностям цепочки поставок.
Целевые приложения:
Ручные терминалы и сканеры
Промышленные HMI и панели управления
Устройства медицинского мониторинга
Умные домашние дисплеи
Автомобильные приборные панели
Интернет вещей и носимые технологии
Свяжитесь с нами сегодня, чтобы получить информационные листы, цены и бесплатную консультацию по настройке.
Механические размеры
![]()
Определение интерфейса пин
| Номер подставки | Символ | Функция |
| 1 | LEDA | Светодиодный задний свет ((Анод) |
| 2 | LEDK | Светодиодный задний свет ((Катодный) |
| 3 | ГНД | Земля |
| 4 | ВКК | Силовое питание 2,8 В. |
| 5 | D0N(NC) | NC |
| 6 | D0P ((NC) | NC |
| 7 | ГНД | Земля |
| 8 | CKN(NC) | NC |
| 9 | ЦКП (НК) | NC |
| 10 | ГНД | Земля |
| 11 | D1N(NC) | NC |
| 12 | D1P ((NC) | NC |
| 13 | ГНД | Земля |
| 14 | VS | Сигнал синхронизации кадров для интерфейса RGB |
| 15 | HS | Сигнал линейной синхронизации для интерфейса RGB |
| 16 | PCLK | Сигнал точечного часа для работы интерфейса RGB |
| 17 | ЭД | Сигнал включения данных для работы интерфейса RGB |
| 18-22 | B0-B4 | Синий RGB кабель передачи данных |
| 23-28 | G0-G5 | Зеленый RGB кабель передачи данных |
| 29-33 | R0-R4 | РГБ красный кабель передачи данных |
| 34 | Перезагрузка | Внешний вход для сброса |
| 35 | CS | Чип выбирает входный пин |
| 36 | SCL | Ввод серийного часа для интерфейса SPI |
| 37 | SDA | Двусторонний пин серийного ввода/вывода данных |
| 38 | IM1 ((IOVCC) | Выберите режим интерфейса системы (снабжение 1,8 В) |
| 39 | IM2 ((GND) | Выберите режим интерфейса системы ((Земля) |
| 40 | ОВВСК | Силовое питание 1,8 В |
Максимальная абсолютная граница
| Положение | Символ | Стоимость | Единица |
| Напряжение питания для логики | VDD | 1.6~3.3 | V |
| Входное напряжение | Вино | ВДД+0.3 | V |
| Рабочая температура | Топр | - От 20 до 70 | .C |
| Температура хранения | Tstg | -30 до 80 | .C |
Характеристики постоянного тока (VDD=2,8V,Ta=25.C)
| Положение | Символ | Минуты | Тип | Макс | Единица | Условия испытания |
|
Работающий напряжение |
VDD | 2.6 | 2.8 | 3.3 | V | - |
| Ток подачи | IDD | - | 12 | 15 | mA | ВДД = 2,8 В, ТА = 25,С |
| Входное напряжение | ВИЧ | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
|
Утечка ввода текущий |
IIL | - Один.0 | - | 1.0 | μA | VIN=VDD или VSS |
Заднее освещение Электрооптические характеристики
| Положение | Символ | МИН | Тип | Максимум | ЕДИНСТВО |
Испытание Состояние |
| Напряжение питания | Vf | - | 19.2 | - | V | Если=20MA |
| Ток подачи | Если | - | 20 | mA | - | |
| Обратное напряжение | ВР | - | - | 5 | V | - |
| Рассеивание энергии | Pd | - | 384 | - | mW | - |
| Интенсивность света для LCM |
- |
- | 300 | - | Cd/m2 | Если=20MA |
| Единообразие для LCM | - | 80 | - | - | % | Если=20MA |
| Цвет подсветки | Белый | |||||
Оптические характеристики
| Нет, нет, нет. | ИТМ | Символ | Условия | Спецификация | Единица | |||
| Минуты | Тип | Макс | ||||||
| 1 | Время ответа | Tr+Tf | 25°C | 30 | 35 |
- |
Мисс | |
|
2 |
ПросмотрУгол |
Вот так. | θR |
CR>10 |
80 | - | Уровень | |
| θL | 80 | - | Уровень | |||||
| Вер. | Θ+ | - | 80 | - | Уровень | |||
| Я... | - | 80 | - | Уровень | ||||
