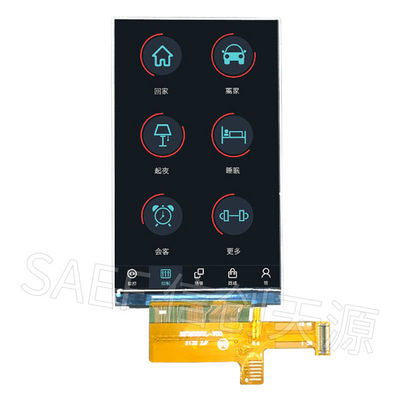

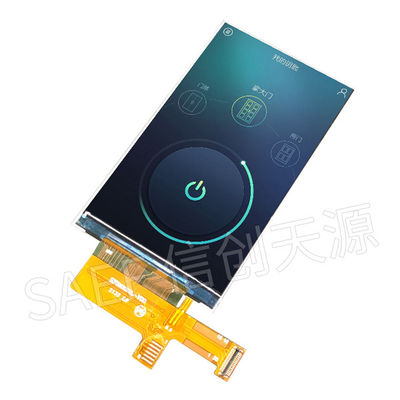

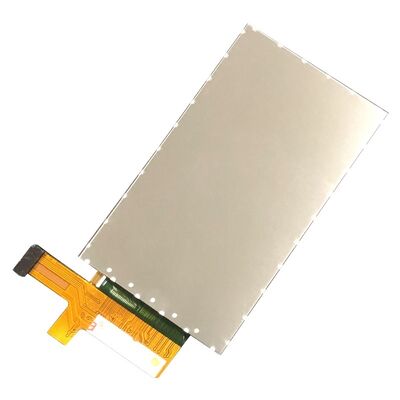

3.1-дюймовый IPS TFT LCD дисплейный модуль с разрешением HD, интерфейсом MIPI, промышленного класса с опциональным сенсорным устройством
Saef Technology Limited представляет высокопроизводительный 3,1-дюймовый IPS TFT LCD модуль, разработанный для приложений, требующих отличных углов просмотра, последовательного воспроизведения цвета,и надежная эксплуатацияС разрешением 480×800 HD, интерфейсом MIPI и опциональным емкостным сенсорным устройством, этот дисплей идеально подходит для портативных медицинских устройств, портативных инструментов, промышленных HMI, смарт-домашних контроллеров,и встроенных систем, где пространство, ясность и интерактивность имеют решающее значение.
Ключевые характеристики и технические преимущества:
- Технология IPS для постоянного угла обзора
Угол просмотра 80° во всех направлениях обеспечивает минимальное смещение цвета и постоянное качество изображения из любой точки зрения, идеально подходит для многопользовательских или внеосевых приложений просмотра.
- Высокое разрешение и цветовая производительность
480×800 пикселей с цветовой поддержкой 16,7M обеспечивают четкий текст, графику и значки.
- Интерфейс MIPI для высокоскоростной передачи данных
Двухполосный MIPI (D-PHY) уменьшает EMI, упрощает планировку и позволяет работать с низкой мощностью, идеально подходит для портативных и батарейных конструкций.
- Широкий диапазон температур работы
Направлен на -20 °C до +60 °C, обеспечивая стабильную производительность в различных условиях окружающей среды, от внутренних панелей управления до устройств, применяемых в полевых условиях.
- Интегрированный сенсорный интерфейс готов
Предварительно сконфигурированные пины I2C (CTP_INT, CTP_RST, CTP_SDA, CTP_SCL) позволяют легко интегрировать емкостные сенсорные панели для интерактивных приложений.
- Низкое энергопотребление с драйвером ST7701S
Типичное потребление тока до 30 мА в нормальном режиме и 100 мКА в режиме ожидания, оптимизированное для энергочувствительных конструкций.
Размер модуля 43,48 mm × 74,72 mm × 1,6 mm (без учета FPC) позволяет интегрировать его в продукты с ограниченным пространством без ущерба для площади дисплея.
- Настраиваемые опции касания и механики
Мы предлагаем услуги по разработке на заказ, добавляем емкостное или резистивное соприкосновение, модифицируем рамки, регулируем точки крепления или настраиваем прошивку дисплея для соответствия требованиям вашей системы.
Разработан для надежной интеграции в сложных приложениях
3,1-дюймовый TFT-модуль Saef® решает ключевые инженерные проблемы в разработке встроенных дисплеев:
-
Поддержка целостности сигнала MIPI с встроенным сопоставлением импедансов и подавлением шума
-
Точные руководящие принципы последовательности питания для предотвращения замыкания и обеспечения долгосрочной надежности
-
ПКЗ с усиленными зонами изгиба для надежных соединений в компактных или складываемых конструкциях
-
Подробный код инициализации и схемы времени для более быстрой интеграции программного обеспечения
Разрабатываете ли вы портативный диагностический инструмент, промышленный портативный терминал, умный термостат,или интерфейс носящегося устройства.
Зачем сотрудничать с Saef Technology?
-
Техническая поддержка: наша команда обеспечивает анализ целостности сигнала, настройку прошивки и руководство по термическому проектированию.
-
Быстрый прототип: образцы отправляются в течение 5-7 рабочих дней с полной документацией.
-
Качество и прослеживаемость: Каждый блок проверяется по стандартам AQL (основная 0.4, Minor 1.0) и поддерживает полную отслеживаемость партии.
-
Глобальное соответствие: готовый к ROHS и совместимый с требованиями рынка ЕС/США.
Идеальное применение:
-
Переносные медицинские и диагностические устройства
-
Промышленные портативные терминалы и HMI
-
Умные дома и панели управления IoT
-
Дисплеи носимых устройств
-
Автомобильные вспомогательные экраны
-
Розничные и платежные терминалы
Готовы интегрировать высокопроизводительный дисплей?
Свяжитесь с нашей технической командой по продажам для получения таблиц данных, оптических отчетов, опций сенсорной панели или индивидуальной консультации о продукте.и интерактивности к вашему следующему встроенному дизайну.
Механические размеры
Определение пин интерфейса
| Нет |
СИМБОЛ |
Функция |
| 1 |
ГНД |
Силовое заземление |
| 2 |
CLKP |
MIPI ck |
| 3 |
CLKN |
MIPI ck |
| 4 |
ГНД |
Силовое заземление |
| 5 |
DATA0P |
Данные MIPI |
| 6 |
DATA0N |
Данные MIPI |
| 7 |
ГНД |
Силовое заземление |
| 8 |
DATA1P |
Данные MIPI |
| 9 |
DATA1N |
Данные MIPI |
| 10 |
ГНД |
Силовое заземление |
| 11-12 |
NC |
NC |
| 13 |
ГНД |
Силовое заземление |
| 14-15 |
NC |
NC |
| 16 |
LEDA |
ЛЭД-анод |
| 17 |
LEDK |
Светодиодный катод |
| 18 |
VDD |
Силовое питание для аналоговых, VDD = 2,5V ~ 3,3V. |
| 19 |
VDDIO |
Силовое питание для логики, VDDIO=1.8V~3.3V. |
| 20-21 |
NC |
NC |
| 22-23 |
ГНД |
Силовое заземление |
| 24 |
CTP_INT |
Выход на сенсорной панели прерывается. |
| 25 |
CTP_RST |
Переключаем сенсорную панель. |
| 26 |
CTP_SDA |
Данные I2C на сенсорной панели. |
| 27 |
CTP_SCL |
Часы I2C на сенсорной панели. |
| 28 |
LCM_RST
|
Этот сигнал перезагрузит устройство и должен быть применен для правильной инициализации чипа. |
| 29 |
ТЭ |
Сигнал с эффектом разрыва используется для синхронизации MCU с записью в памяти. |
| 30 |
ГНД |
Силовое заземление |
Абсолютные максимальные рейтинги
| Положение |
Символ |
Минуточку. |
Макс. Макс. |
Единица |
| Напряжение питания |
Электрическое питание |
VDD |
-Нет.3 |
+4.6 |
V |
| Аналогичный |
- |
- |
- |
V |
| И.О. |
ИОВДД |
-Нет.3 |
+4.6 |
V |
| Входное напряжение |
Ви |
-Нет.3 |
IOVDD+0.3 |
V |
| Температура хранения |
T stg |
-30 |
+80 |
oC |
| Рабочая температура |
Оп |
- 20 |
+70 |
oC |
| Влажность хранилища |
HСТГ
|
10 |
Примечание 1 |
% RH |
| Рабочая влажность |
Оп |
10 |
Примечание 1 |
% RH |
Примечание 1: 90% RH max, если Ta ниже 50oC; 60% RH max, если Ta выше 60oC.
Характеристики постоянного тока
| Положение |
Символ |
Минуточку. |
Тип. |
Макс. Макс. |
Единица |
| Напряжение питания |
Электрическое питание |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Аналогичный |
ВКИ |
2.4 |
2.8 |
3.3 |
V |
| И.О. |
ИОВДД |
1.65 |
1.8/2.8 |
3.3 |
V |
| Логика Низкое входное напряжение |
VIL |
-0.3IOVDD |
- |
0.3IOVDD |
V |
| Логика Высокое входное напряжение |
ВИЧ |
0.7IOVDD |
- |
ИОВДД |
V |
| Логика Низкое выходное напряжение |
VOL |
- |
- |
0.2IOVDD |
V |
| Логика Высокое выходное напряжение |
VOH |
0.8IOVDD |
- |
- |
V |
| Текущее потребление |
Нормальное отображение |
Ивддд |
- |
30 |
- |
mA |
| Режим ожидания |
Ивддд |
- |
100 |
- |
uA |
| Частота кадров |
fFR |
- |
60 |
- |
Гц |
Оптические спецификации
| Заднего освещения включено (режим передачи) |
Положение |
Символ |
Состояние |
Спецификация |
Единица |
| Минуточку. |
Тип. |
Макс. Макс. |
| Светимость на поверхности ((Если =15mA) |
Лв.
|
Обычно.
смотреть
угол
θX = θY =0o
|
300
|
350
|
-
|
cd/m2
|
| Соотношение контраста |
КР |
- |
1000 |
- |
- |
| Время ответа |
ТР |
- |
10 |
20 |
мс
|
| TF |
- |
- |
20 |
30 |
|
Хроматичность
Трансмиссивный
|
Красный |
XR |
-
|
0.645 |
0.660 |
0.675 |
- |
| YR |
0.300 |
0.315 |
0.330 |
- |
| Зеленый |
XG |
0.229 |
0.244 |
0.259 |
- |
| YG |
0.554 |
0.569 |
0.584 |
- |
| Синий |
XB |
0.128 |
0.143 |
0.158 |
- |
| YB |
0.073 |
0.088 |
0.103 |
- |
| Белый |
XW |
0.273 |
0.288 |
0.303 |
- |
| И.В. |
0.293 |
0.308 |
0.326 |
- |
|
Просмотр
Угол
|
Ориз
натальный
|
θX+ |
Центр
CR≥10
|
- |
80 |
- |
Дег.
|
| θX- |
- |
80 |
- |
|
Вертикальная
Альфа
|
θY+ |
- |
80 |
- |
| θY- |
- |
80 |
- |
| |
Соотношение NTSC ((Gamut) |
- |
- |
- |
60 |
- |
% |
